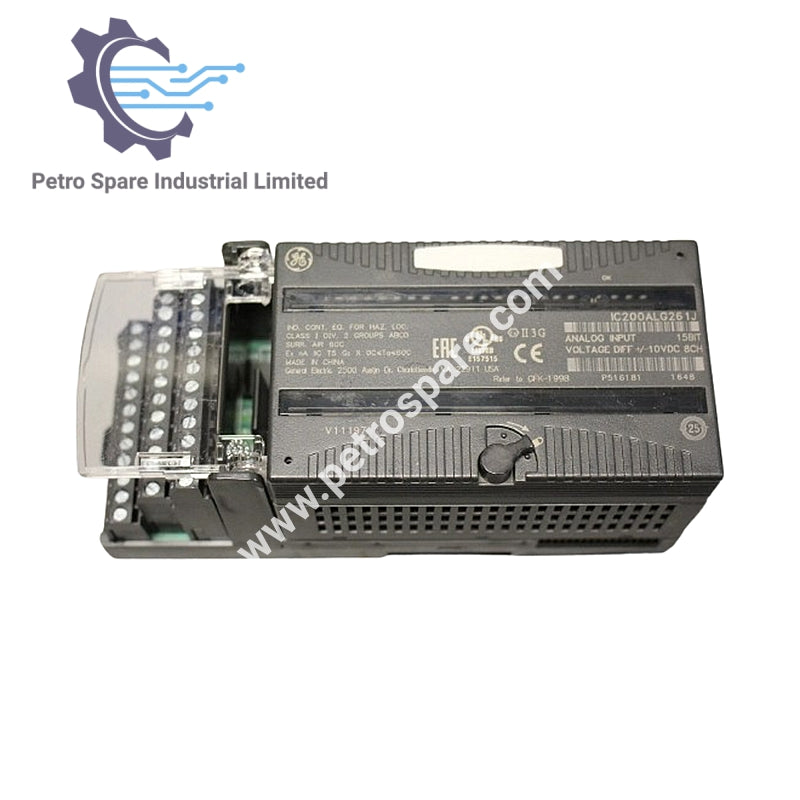

IC200ALG261

Présentation

IC200ALG261 est un module d'entrée analogique 8 canaux avec une résolution de 15 bits de la série GE Fanuc VersaMax.

Paramètres du Signal Analogique

• Canaux : 8 différentiels (groupe unique)

• Plage de tension : –10 à +10 VCC

• Résolution : 15 bits

• Fréquence de mise à jour : 7,5 ms

• Filtre d'entrée : Non applicable

Caractéristiques d'alimentation et logiques

• Consommation d'alimentation du backplane : 200 mA depuis le bus +5 V

• Tolérance logique d'entrée : 250 VAC en continu

• Alimentation de sortie : 5 V disponible

• Indicateurs : Voyants LED d'état

• Diagnostics : Alertes en cas de perte d'alimentation interne ; les interférences RF peuvent affecter la précision (±1%)

Notes d'installation et de câblage

• Risque d'insertion à chaud : Une insertion incorrecte peut perturber d'autres modules

• Type de câble : Paire torsadée blindée recommandée

• Mise à la terre : De préférence au niveau de l'appareil source ; sinon via le module E/S

• Accessoires optionnels : Barrette de bornes auxiliaire E/S pour connexions de blindage

---
