CC-PAIN01

Aperçu

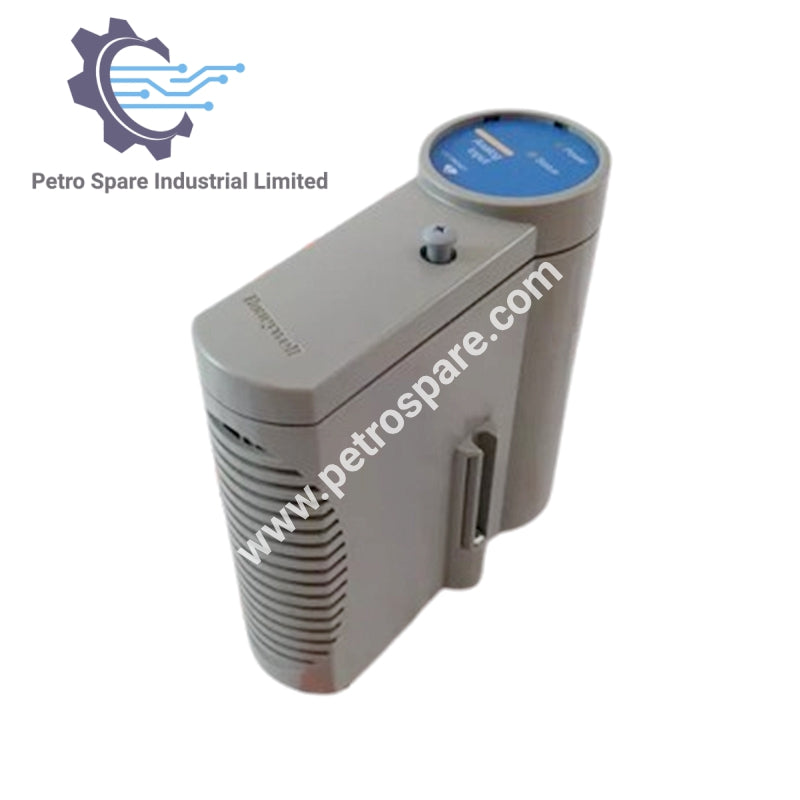

Le Honeywell CC-PAIN01 est un module d'entrée analogique de haut niveau conçu pour une acquisition de données précise, supportant 16 canaux à entrée simple avec une plage d'entrée de 4-20 mA.

Spécifications électriques

• Canaux d'entrée : 16 canaux à entrée simple

• Type d'Entrée : Courant (transmetteurs 2 fils ou auto-alimentés)

• Plage d'entrée : 4-20 mA (à travers 200 Ω)

Précision et performance

• Résolution du Convertisseur A/N : 16 bits

• Rapport de rejet en mode commun (DC à 60 Hz) : 70 dB (déséquilibre de source de 500 Ω)

• Rapport de rejet en mode normal (à 60 Hz) : 20 dB

• Réponse du filtre en mode normal : RC à un pôle, -3 dB @ 6,0 Hz

• Diaphonie (DC à 60 Hz, canal à canal) : -60 dB

• Vitesse de Balayage d'Entrée : 50 ms

Gestion de la tension et de la puissance

• Entrée en mode normal maximale : ±30 Volts

• Précision matérielle (@ CMV = 0 V):

• ±0,075 % de l'échelle complète (23,5°±2 °C)

• ±0,15 % de l'échelle complète (0 à 60 °C)

• Conditionnement de la puissance du champ de l'émetteur : Circuits de limitation de courant individuellement protégés pour une interface non incendive de classe 1, division 2. Aucun fusible requis

---
