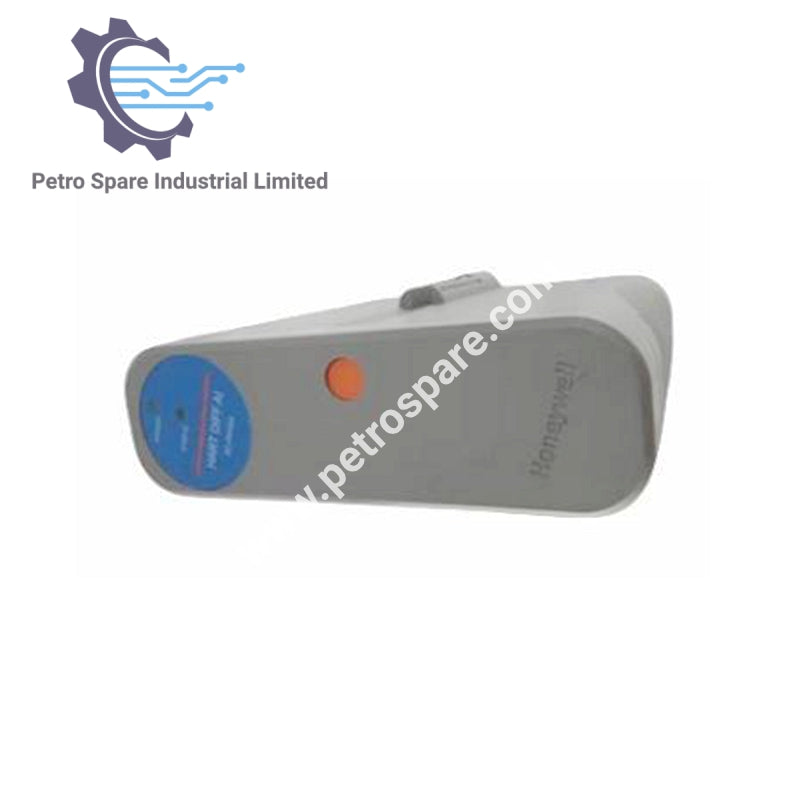

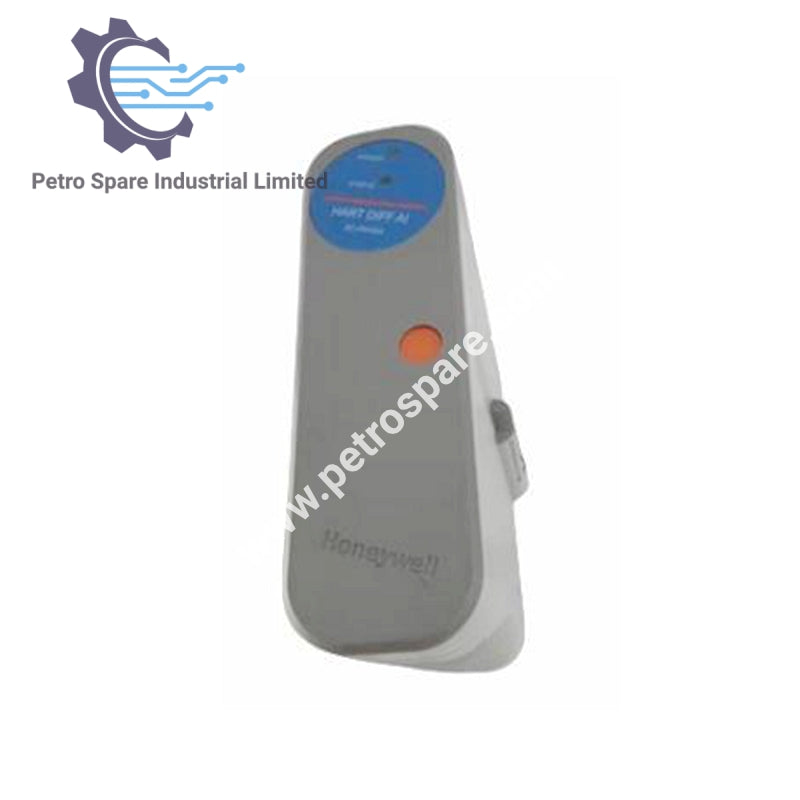

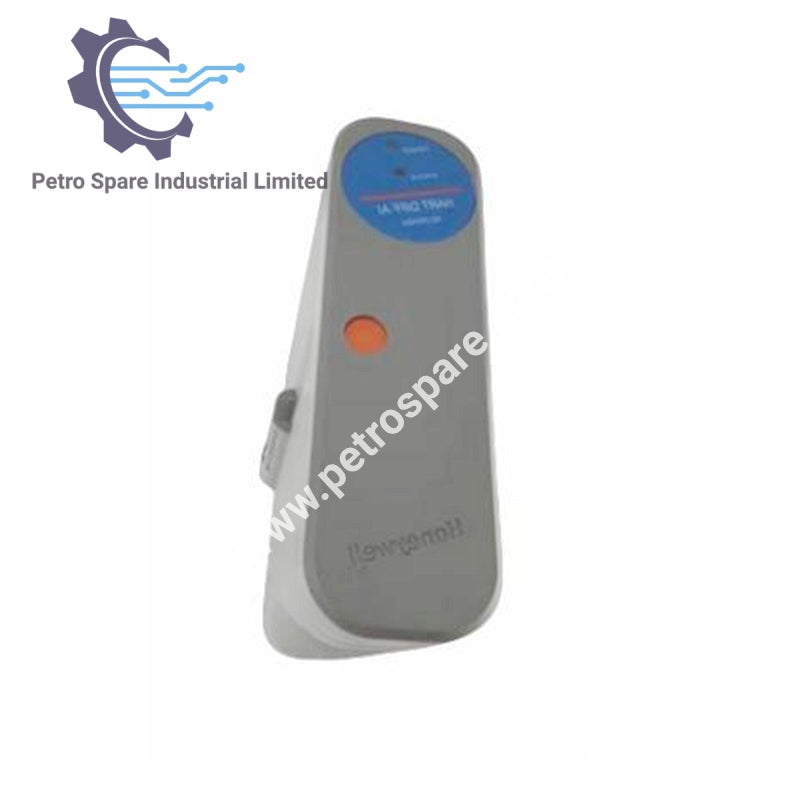

8C-PAIH54

Aperçu

• Modèle : 8C-PAIH54

• Fabricant  : Honeywell

• Type de produit  : Entrée analogique avec HART

• Objectif  : Conçu pour l'automatisation industrielle, offrant des entrées analogiques haute précision avec communication HART.

Type d'entrée et canaux

• Type d'entrée :

• Tension, Courant (transmetteurs 2 fils ou auto-alimentés)

• Entrées simple extrémité ou différentielles

• Canaux d'entrée :

• 1 à 16 canaux (Tous 16 de type simple extrémité ou différentiel)

Caractéristiques électriques

• Plage d'entrée :

• 0 à 5 V, 1 à 5 V, 0,4 à 2 V, 4-20 mA (à travers 250 Ω)

• Tension nominale  : 24 VCC

• Courant nominal du module  : 310 mA

Performance du signal

• Rapport de rejet en mode commun (dc à 60 Hz, déséquilibre de source 500 Ω)  : 70 dB

• Tension en mode commun (dc à 60 Hz)  : -6 à +5 V crête

• Rapport de rejet en mode normal (à 60 Hz)  : 19 dB

• Réponse du filtre en mode normal  : RC à un pôle, -3 dB @ 6,5 Hz

• Diaphonie (dc à 60 Hz, canal à canal)  : -60 dB

Précision et réponse

• Impédance d'entrée (entrées de tension)  : > 10 MΩ sous tension

• Entrée en mode normal maximale (toute entrée référencée au commun, sans dommage)  : ± 30 Volts

• Taux de balayage d'entrée  : 50 ms

• Précision matérielle :

• ± 0,075 % de l'échelle complète (23,5°± 2°C)

• ± 0,15 % de l'échelle complète (0 à 60°C)

Fonctionnalités supplémentaires

• Retrait et insertion du module  : Pris en charge sous tension

---
