IC200UDR064

Aperçu

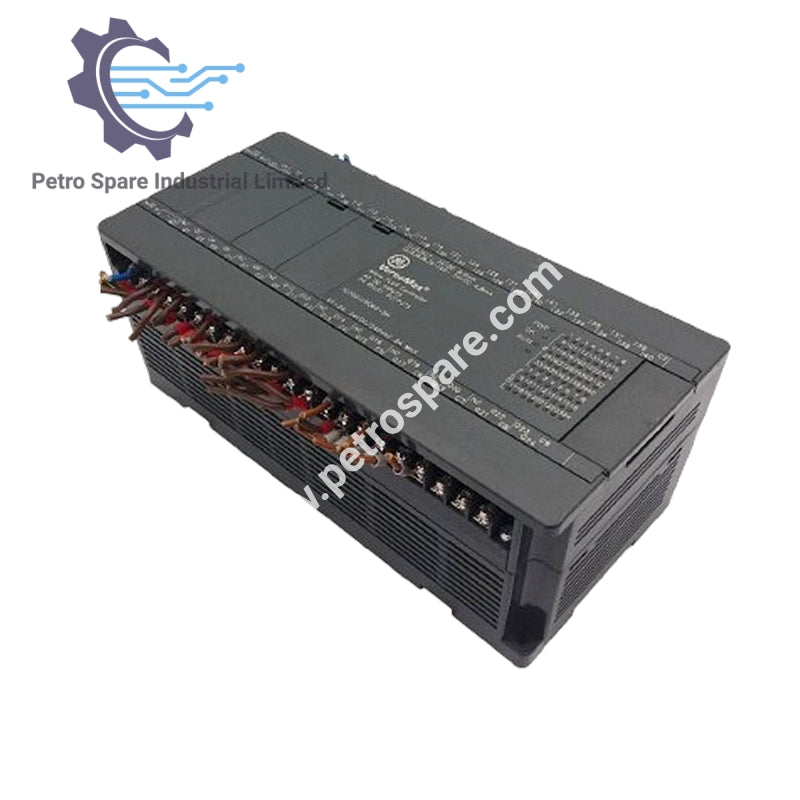

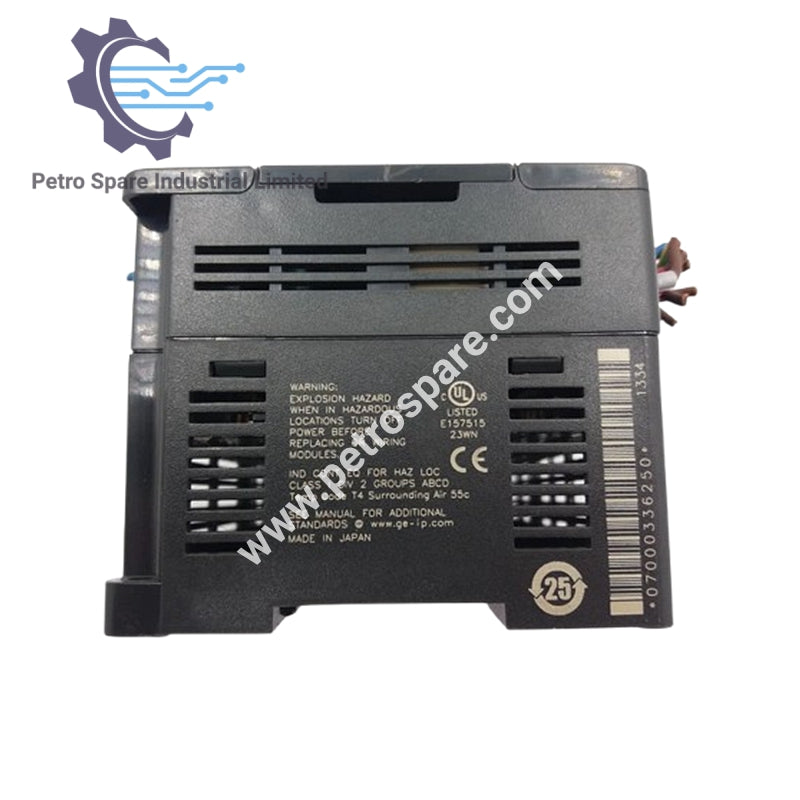

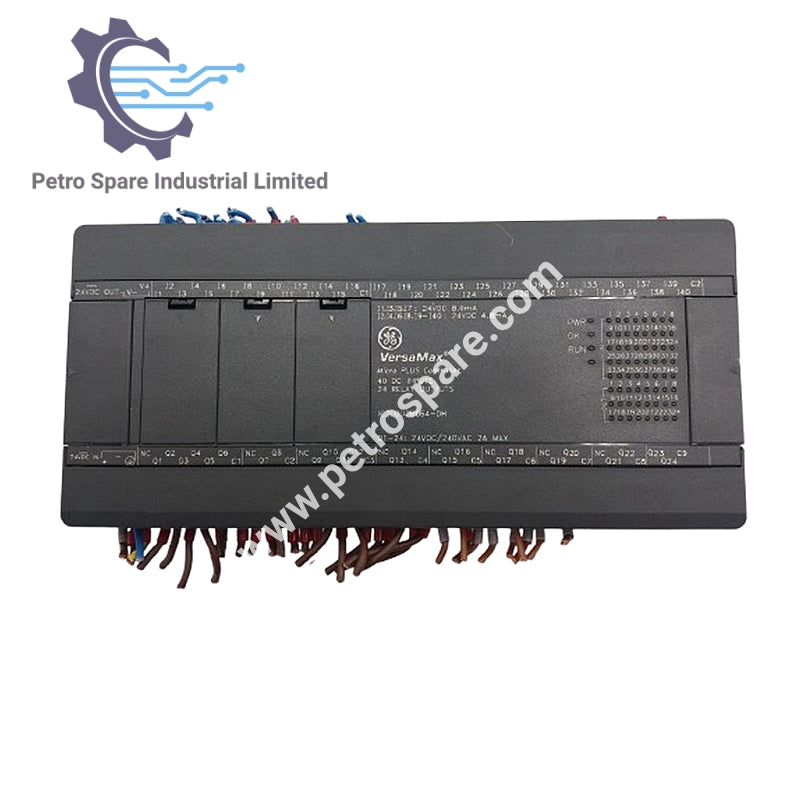

IC200UDR064 est un micro automate programmable 64 points avec 40 entrées numériques et 24 sorties relais.

Configuration des entrées

• Type : 40 × circuits d'entrée logique positive/négative 24 VCC

• Tension nominale : 24 VCC

• Plage de tension : 0–30 VCC

• Courant d'entrée @ 24 VCC:

  • I1, I3, I5, I7 : 8 mA typique

  • Autres entrées : 4,8 mA typique

• Impédance d'entrée:

  • I1, I3, I5, I7 : 2,7 kΩ

  • Autres entrées : 4,7 kΩ

• Tension de seuil : ON ≥ 18 VCC, OFF ≤ 5 VCC

• Courant seuil:

  • I1, I3, I5, I7 : ON ≤ 4,5 mA, OFF ≥ 1,8 mA

  • Autres entrées : ON ≤ 3,3 mA, OFF ≥ 1,6 mA

• Temps de réponse : 1–20 ms configurable ; 100 µs pour HSC

• Isolation : 1500 V RMS (terrain vers logique), 500 V RMS (entre groupes)

Spécifications de sortie

• Type : 24 × circuits de relais normalement ouverts

• Tension de fonctionnement : 5–30 VCC ou 5–250 VAC

• Charge Max:

  • Devoir pilote UL : 2 A @ 24 VCC / 240 VAC

  • Charge résistive : 2 A @ 24 VCC / 240 VAC

• Charge minimale : 10 mA

• Courant de fuite : ≤ 15 mA @ 240 VAC

• Courant d'appel : 5 A par demi-cycle

• Temps de réponse : ON ≤ 15 ms, OFF ≤ 15 ms

• Durée de vie du contact : 20 millions d'opérations mécaniques

• Isolation : 1500 V RMS (terrain vers logique), 500 V RMS (entre groupes)

Support de compteur haute vitesse

• Jusqu'à 4 Type A

• Ou 1 Type A + 1 Type B

• Ou 4 Type A_32

• Ou 1 Type A_32 + 1 Type B_32

Détails de l'alimentation

• Plage d'entrée CC : 19,2–30 VCC

• Temps de maintien : 10 ms @ 19,2 VCC

• Courant d'appel : 1 A max @ 30 VCC

• Durée de l'appel de courant : 10 ms

• Courant d'entrée : 0,20 A typique @ 24 VCC

• Puissance nominale : 5 W

• Sortie +24 VCC : 200 mA max (pour entrées et dispositifs utilisateur)

• Sortie Port Série +5 VCC : 100 mA max (Port Série 1, Broche 7)

Mécanique

• Poids : 580 g (1,28 lbs)

---
