IC200UDD104

Aperçu

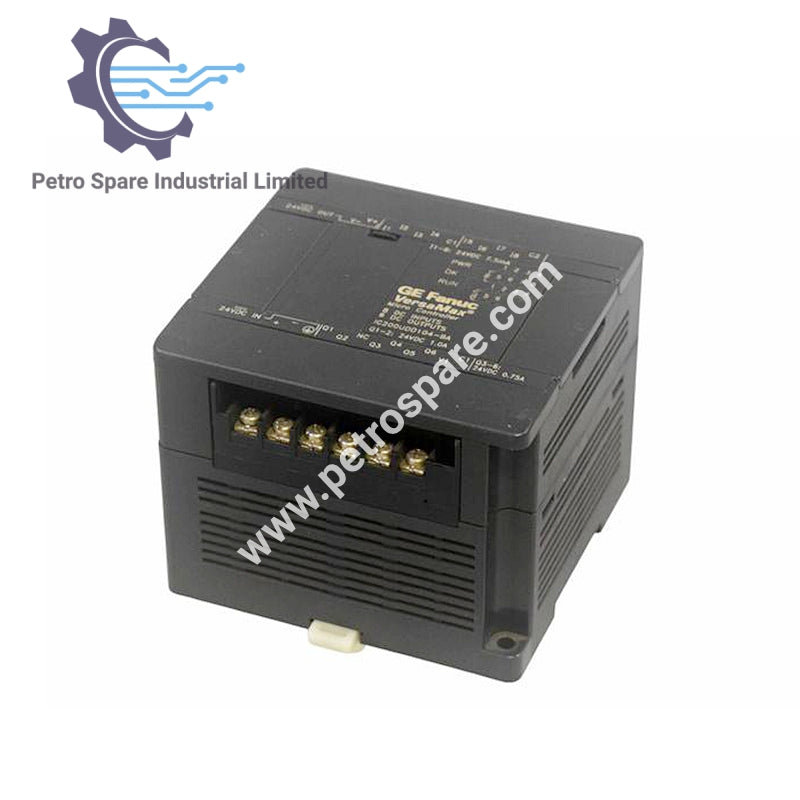

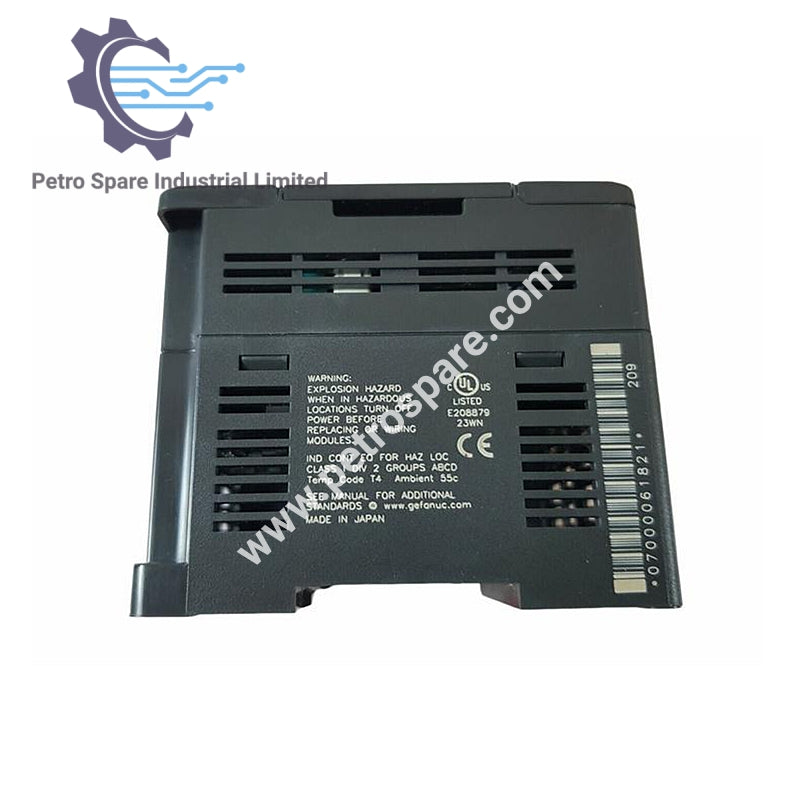

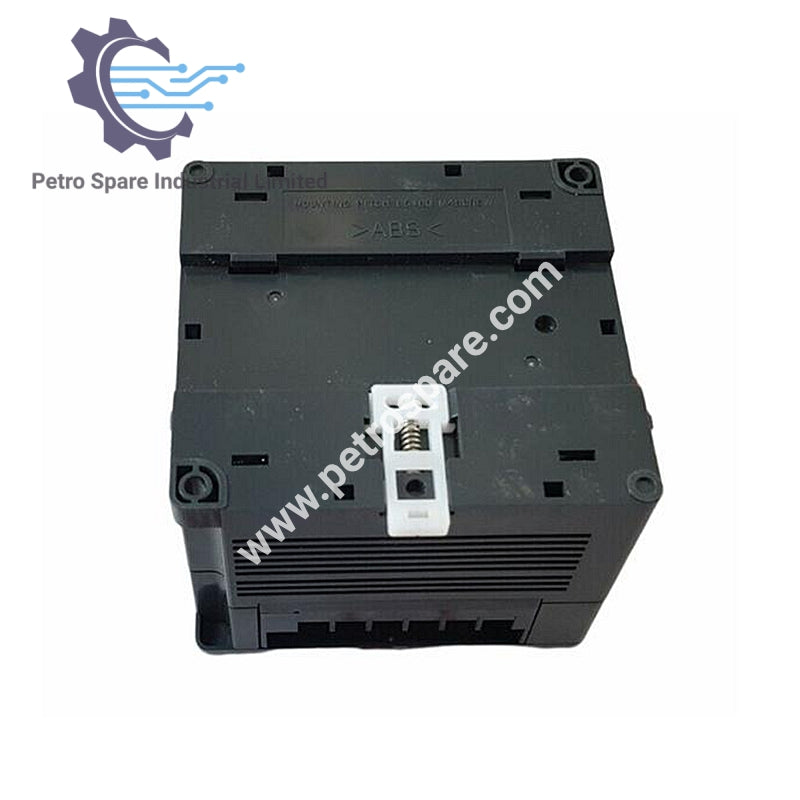

IC200UDD104 est un module PLC 14 points de la série GE Fanuc VersaMax, comprenant 8 entrées numériques et 6 sorties numériques avec prise en charge intégrée du compteur haute vitesse.

Spécifications d'entrée

• Nombre d'entrées: 8

• Type de logique : logique positive/négative 24 VCC

• Plage de tension : 0 à 30 VCC

• Tension nominale : 24 VCC

• Courant d'entrée : 7,5 mA typique

• Résistance d'entrée : 2,8 kΩ

• Tension seuil:

  • ON : ≥ 15 VCC

  • OFF : ≤ 5 VCC

• Courant seuil:

  • ON : ≤ 4,5 mA

  • OFF : ≥ 1,5 mA

• Temps de réponse:

  • Configurable : 0,5 à 20 ms

  • Compteur haute vitesse : 100 µs

• Tension d'Isolement:

  • Terrain à logique : 1500 V RMS

  • Entre groupes : 500 V RMS

Spécifications de sortie

• Nombre de sorties : 6 (2 haute intensité, 4 basse intensité)

• Plage de tension : 12 VCC / 24 VCC

• Charge maximale par point:

  • Q1–Q2 : 1,0 A @ 24 VCC

  • Q3–Q6 : 0,75 A @ 24 VCC, 0,5 A @ 12 VCC

• Courant d'appel maximal:

  • Q1–Q2 : 8 A pendant 20 ms

  • Q3–Q6 : 4 A pendant 20 ms

• Chute de tension : ≤ 0,3 V

• Fuite en état OFF : ≤ 100 µA

• Temps de réponse:

  • De OFF à ON : ≤ 0,1 ms

  • De ON à OFF : ≤ 0,1 ms

• Tension d'Isolement:

  • Terrain à logique : 1500 V RMS

  • Entre groupes : 500 V RMS

• Exigence de fusible : Fusible externe requis pour protéger les transistors de sortie

Compteur haute vitesse

• Modes pris en charge:

  • Quatre compteurs de type A

  • Ou un compteur de type A et un compteur de type B

Alimentation

• Plage de tension d'entrée : 19,2 VCC à 30 VCC

• Temps de maintien : 10 ms @ 19,2 VCC

• Courant d'appel : 1 A max @ 30 VCC

• Durée de l'appel de courant : 10 ms

• Courant d'entrée : 0,16 A typique @ 24 VCC

• Puissance nominale : 4 W

• Alimentations de sortie:

  • 24 VCC pour les circuits d'entrée et les dispositifs utilisateur (200 mA max)

  • +5 VCC sur la broche 7 du port série (100 mA max)

---
