IC200UAL005

Aperçu

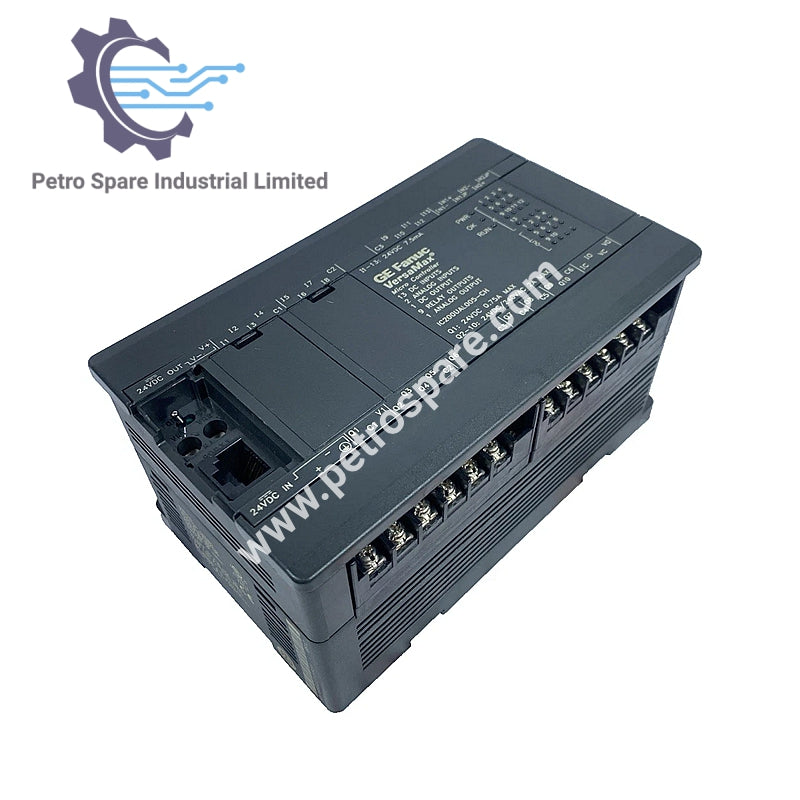

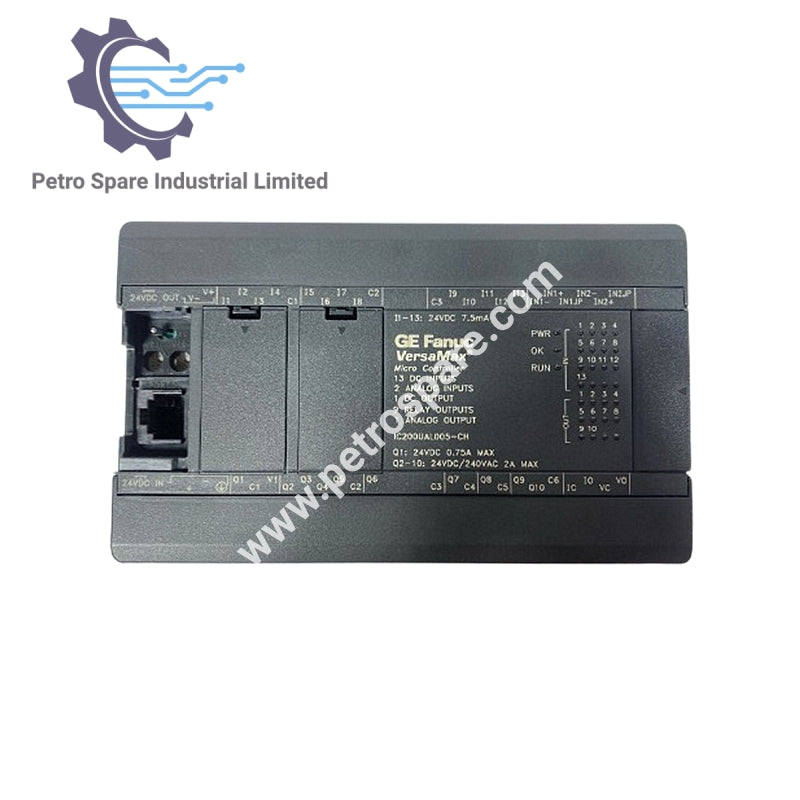

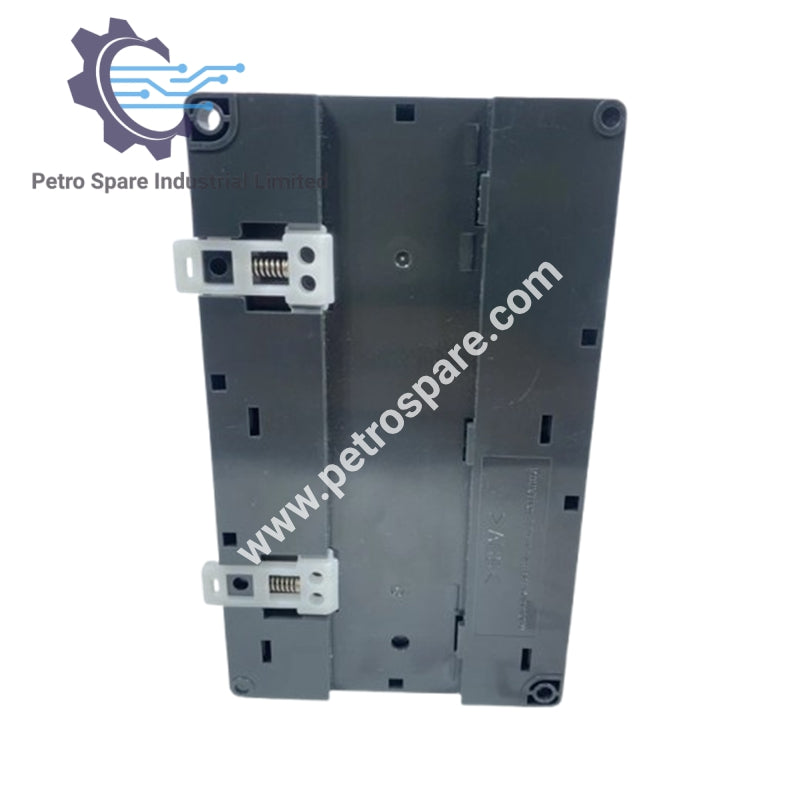

IC200UAL005 est un micro automate programmable avec 23 points d'E/S discrets et 3 canaux analogiques.

Configuration E/S

• Entrées:

  • 13 × entrées numériques 24 VCC

  • 2 × entrées analogiques

• Sorties:

  • 9 × sorties relais

  • 1 × sortie analogique

  • 1 × sortie 24 VCC (200 mA max pour circuits d'entrée et dispositifs utilisateur)

Spécifications de l'alimentation

• Plage de tension : 24 VCC (–20 % / +25 %)

• Temps de maintien : 10 ms @ 19,2 VCC

• Courant d'appel : 1 A max @ 30 VCC

• Durée de l'appel de courant : 10 ms

• Courant d'entrée : 0,30 A typique @ 24 VCC

• Puissance nominale : 8 W

Capacités du compteur haute vitesse

• Compteurs disponibles:

  • Jusqu'à 4 Type A

  • Ou 1 Type A + 1 Type B

• Fréquence max : 10 kHz

• Seuils de tension d'entrée : ON ≥ 15 VCC, OFF ≤ 5 VCC

• Largeur d'impulsion : cycle de service de 20 %–80 % @ 10 kHz

• Registres : 16 bits

• Sorties HSC:

  • Jusqu'à 4 sorties HSC

  • Ou 1 sortie impulsion/PWM + 3 sorties HSC

• Tension de charge (Q1) : 5 / 12 / 24 V

• Fréquence max impulsion/PWM (Q1) : 5 kHz

Spécifications des entrées numériques

• Tension nominale : 24 VCC

• Plage de tension : 0–30 VCC

• Courant d'entrée : 7,5 mA typique

• Résistance d'entrée : 2,8 kΩ

• Tension de seuil : ON ≥ 15 VCC, OFF ≤ 5 VCC

• Courant de seuil : ON ≤ 4,5 mA, OFF ≥ 1,5 mA

• Temps de réponse:

  • Entrée régulière : 0,5–20 ms (configurable par l'utilisateur)

  • Entrée HSC : 100 µs

• Tension d'Isolement:

  • Terrain à logique : 1500 V RMS

  • Entre groupes : 500 V RMS

---
