IC200MDL740L

Présentation du module

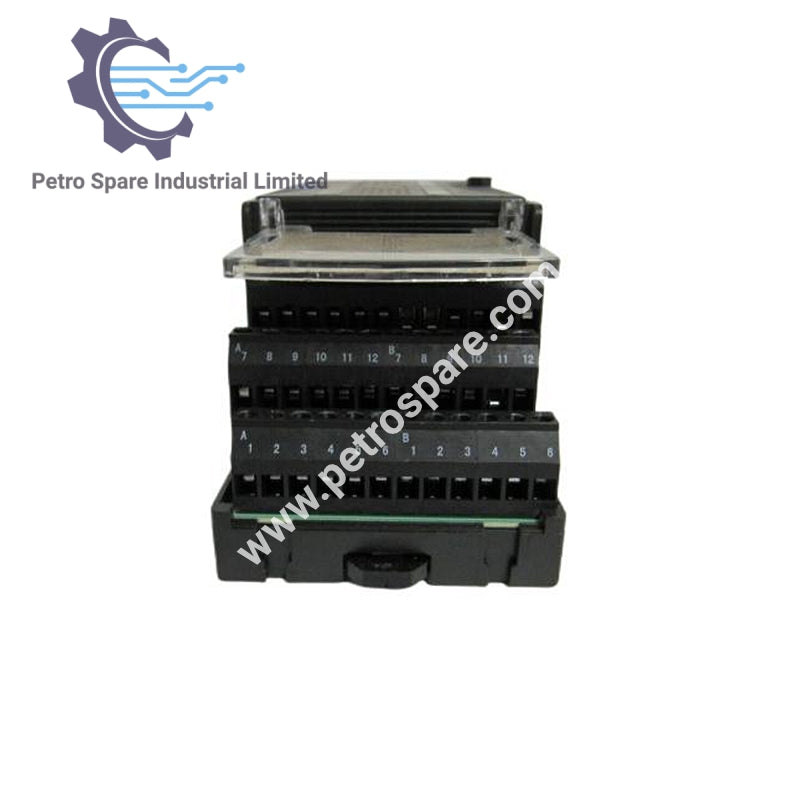

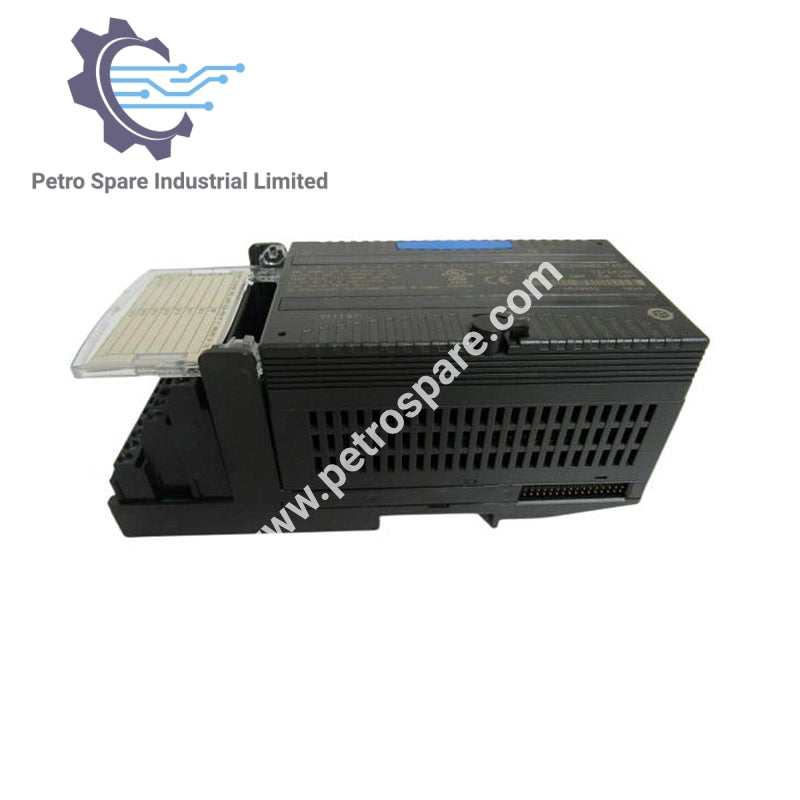

IC200MDL740L est un module de sortie discrète GE Fanuc avec 16 points de sortie dans un seul groupe.

Degrés d'isolation

• Entrée utilisateur vers logique : Isolation optique

• Isolation vers la terre du châssis : Oui

• Isolation groupe à groupe : 250 VAC continu ; 1500 VAC pendant 1 minute

• Isolation point à point : Non applicable

Indicateurs

• Une LED par point de sortie : Statut marche/arrêt

• LED FLD PWR : Indique la présence de l'alimentation de terrain

• LED OK : Montre le statut de l'alimentation du backplane

Spécifications électriques

• Consommation de courant du backplane : 45 mA max à 5V en sortie

• Alimentation externe : +10,2 à +30 VCC (nominal 12/24 VCC)

• Plage de tension de sortie : +10,2 à +30 VCC

• Chute de tension : 0,3 V max

• Courant de charge : 0,5 A max à 30 VCC (résistif)

• Courant d'appel : 2,0 A max pendant 100 ms

• Courant de fuite en sortie : 0,5 mA max à 30 VCC

Performance

• Temps de réponse à la mise en marche : 0,2 ms max

• Temps de réponse à l'arrêt : 1,0 ms max

Protection

• Pas de fusible interne par point de sortie

---
