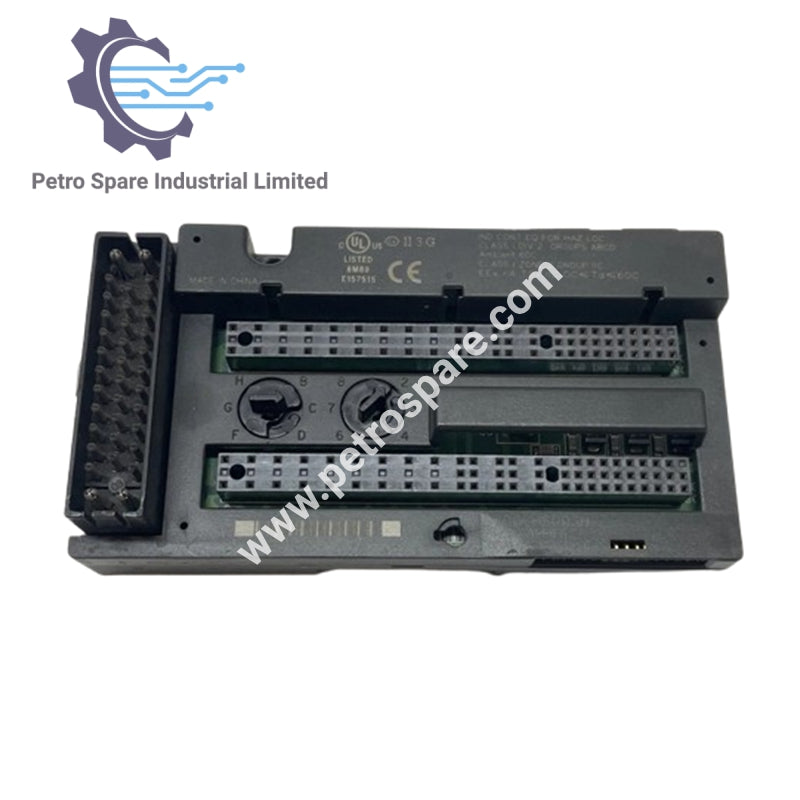

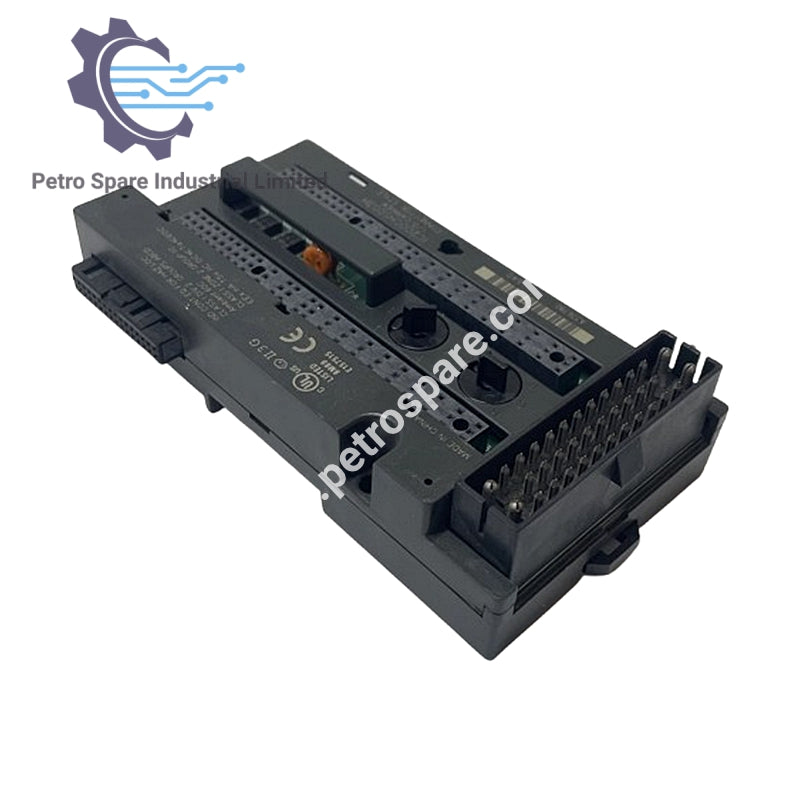

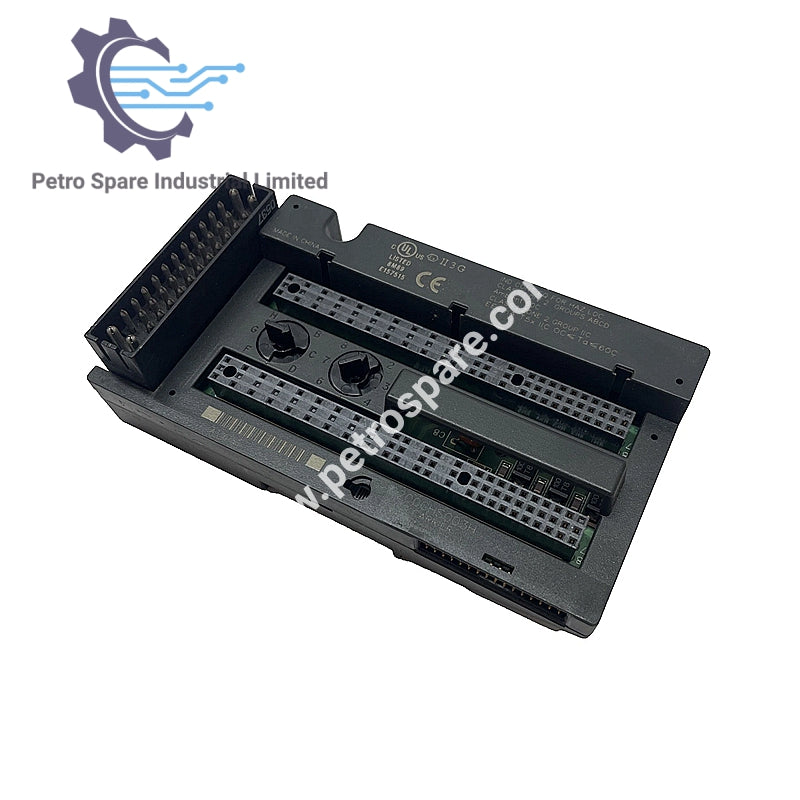

IC200CHS003

Présentation du produit

IC200CHS003 est un module support I/O VersaMax conçu pour être utilisé avec des bases à barrière d'interposition et des câbles de connexion.

Compatibilité et limitations

Ce support prend en charge tous les modules I/O VersaMax sauf ceux nécessitant une isolation élevée :

• IC200MDL144 (240 VAC, 4 points d'entrée isolés)

• IC200MDL244 (240 VAC, 8 points d'entrée isolés)

• IC200MDD850 (module relais d'entrée/sortie isolé mixte 240 VAC)

Exigences de connexion

• Nécessite une base d'interposition : IC200CHS011, CHS012, CHS014, CHS015

• Nécessite un câble de connexion : IC200CBL1xxx

• Compatible avec les bases des séries IC200CHS1xx ou IC200CHS2xx

Détails mécaniques et électriques

• Statut du cycle de vie : Actif

• Type de terminaison sur site : Intégré

• Style de connecteur : Barrière d'interposition

• Orientation de terminaison du câblage : Verticale

• Dimensions (L × H × P):

  • 66,8 mm × 133,4 mm × 70 mm (hauteur hors rail DIN)

• Montage : Rail DIN

• Exigence de câble : IC200CBL1xxx

---
