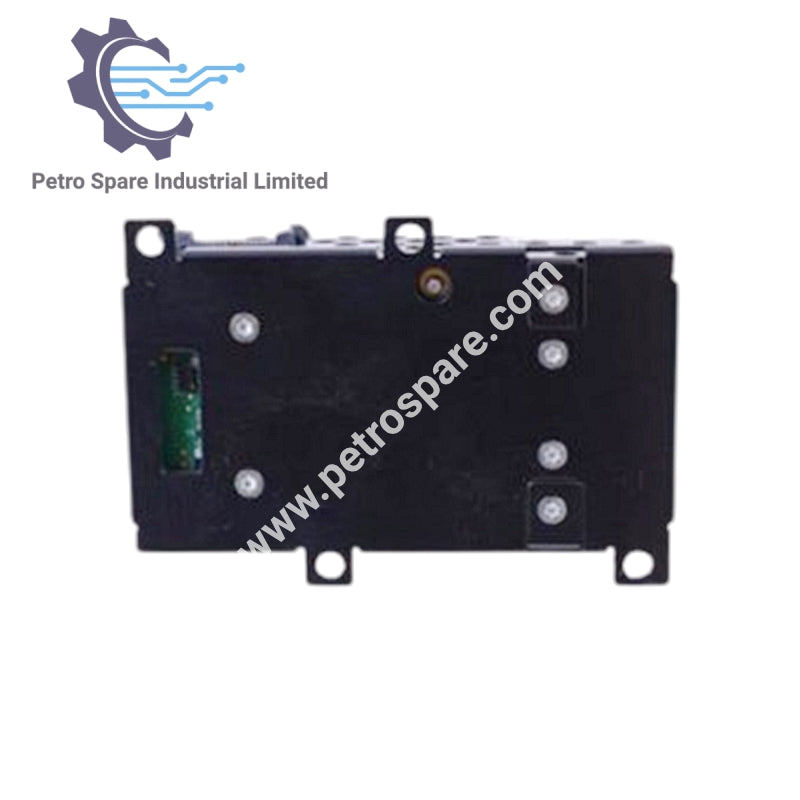

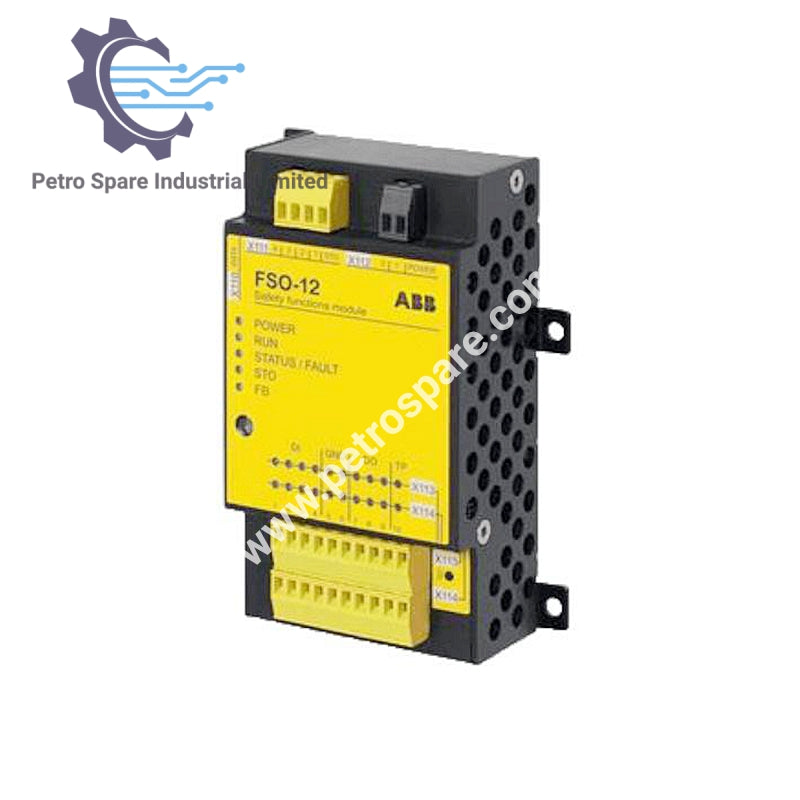

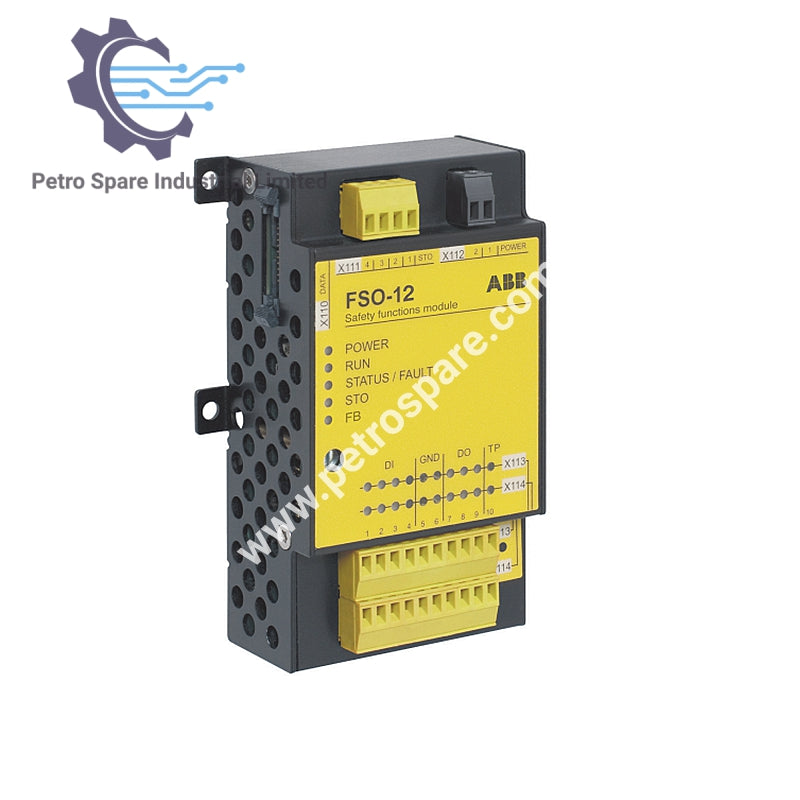

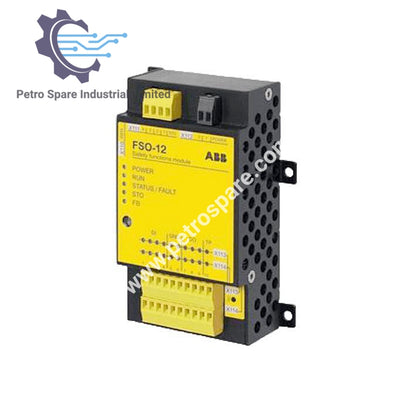

FSO-12

Présentation du produit

FSO-12 est un module de fonctions de sécurité par ABB, conçu pour des applications d'entrée/sortie de sécurité redondantes et à canal unique.

Spécifications électriques

• Tension d'alimentation : 24 ± 3 V CC (PELV)

• Consommation de courant : Max. 1000 mA (alimentation externe)

• Entrées : 4 redondantes ou 8 simples, 24 V CC NPN, ou combinaisons

• Délai maximum entre canaux redondants : 300 ms

• Tolérance maximale à l'impulsion de test : 2 ms

• Sorties : 3 redondantes ou 6 simples, 24 V CC PNP, ou combinaisons

Données de connexion de contrôle

• Niveaux logiques : “0” < 5 V, “1” > 15 V

• Impédance d'entrée numérique : 4 kΩ

• Capacité de sortie numérique : 150 mA @ 20 V chacun, 700 mA au total

• Longueur maximale du câble : 250 m (820 ft)

• Courant max à travers les bornes de masse signal : 1000 mA

---
