FBM202

Présentation

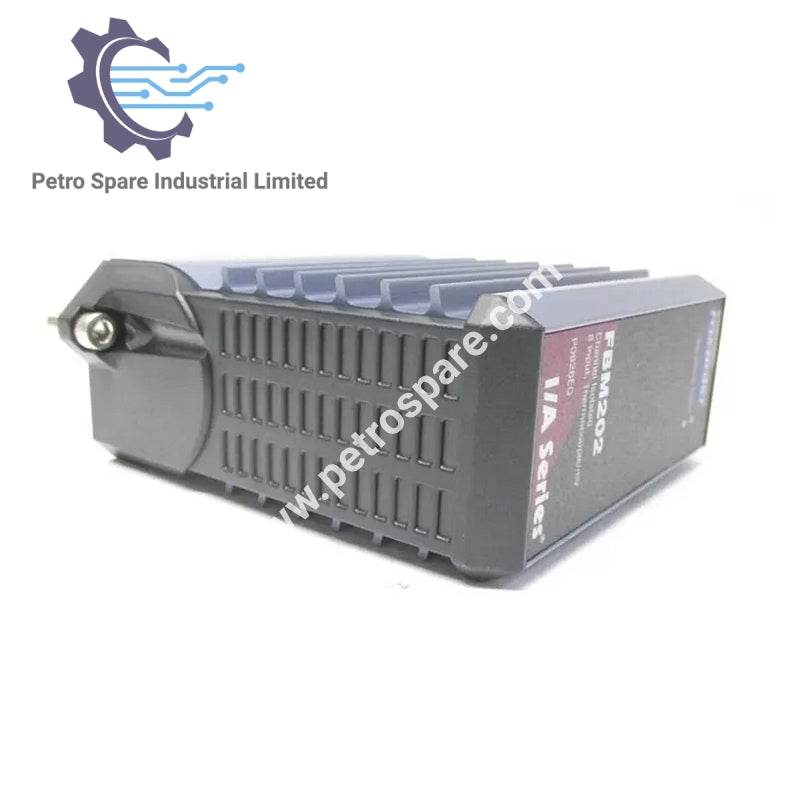

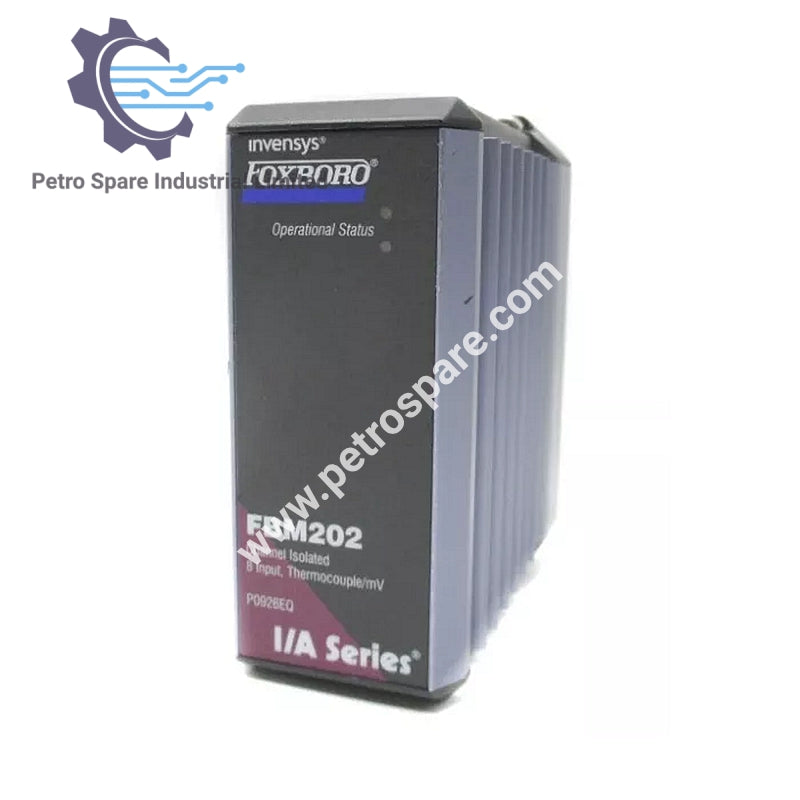

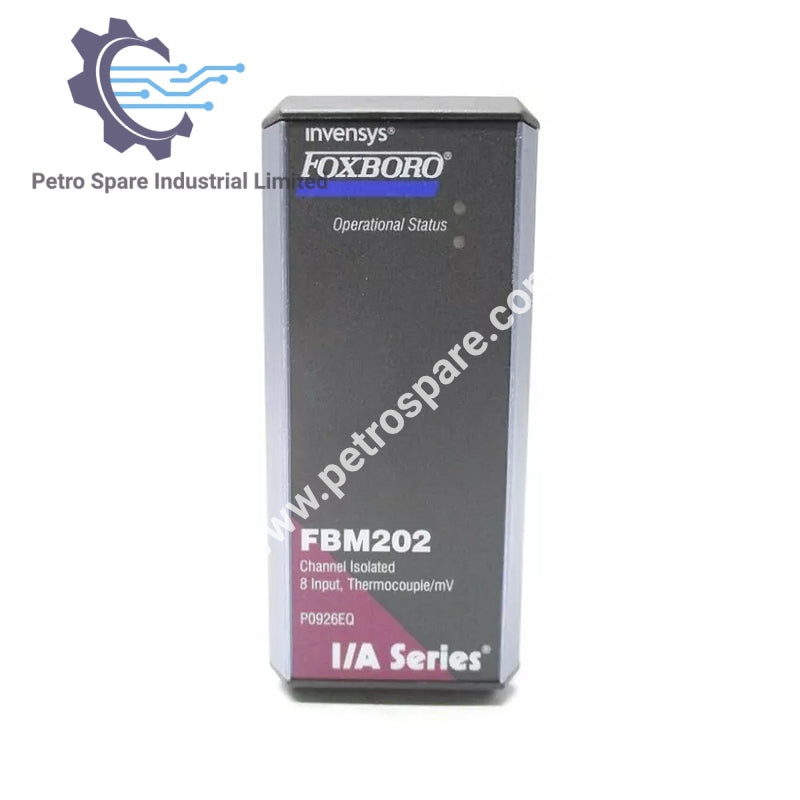

FBM202 : Module d'entrée thermocouple/mV conçu pour une mesure précise de la température et de l'entrée en millivolts.

Précision

• Entrée Millivolt : ±0,03 % de la plage (±27 µV) à 25°C.

• Canal RTD : ±0,03 % de la plage.

• Conformité de la jonction de référence RTD : ±0,25°C.

• Conformité du thermocouple : ±0,25°C.

• Coefficient de température de précision : ±50 ppm/°C.

• Précision de mesure de la jonction de référence RTD : ±0,50°C (avec les assemblages de terminaison fournis par Foxboro).

• Impédance d'entrée différentielle : 10 MΩ.

• Tension en mode commun : Jusqu'à 30 V ac ou 60 V dc.

Exigences d'alimentation

• Plage de tension d'entrée (redondante) : 24 V dc, +5 %, -10 %.

• Consommation : 3 W (maximum).

• Dissipation thermique : 3 W (maximum).

Poids et dimensions

• Poids du module : environ 284 g (10 oz).

• Poids de l'assemblage de terminaison :

• Compression (pour TAs montés sur rail DIN) : 159 g (0,35 lb)

• Compression (pour TAs montés sur plaque de base) : 245 g (0,57 lb)

• Cosse à anneau : 204 g (0,45 lb).

• Dimensions du module :

• Hauteur : 102 mm (4 in), 114 mm (4,5 in) y compris les pattes de montage

• Largeur : 45 mm (1,75 in)

• Profondeur : 104 mm (4,11 in)

---
