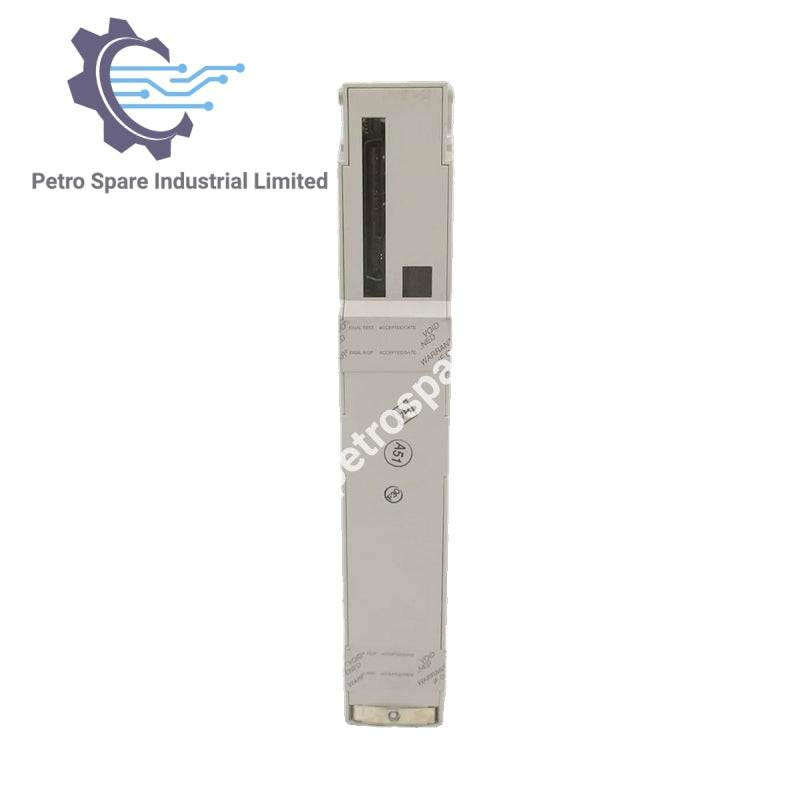

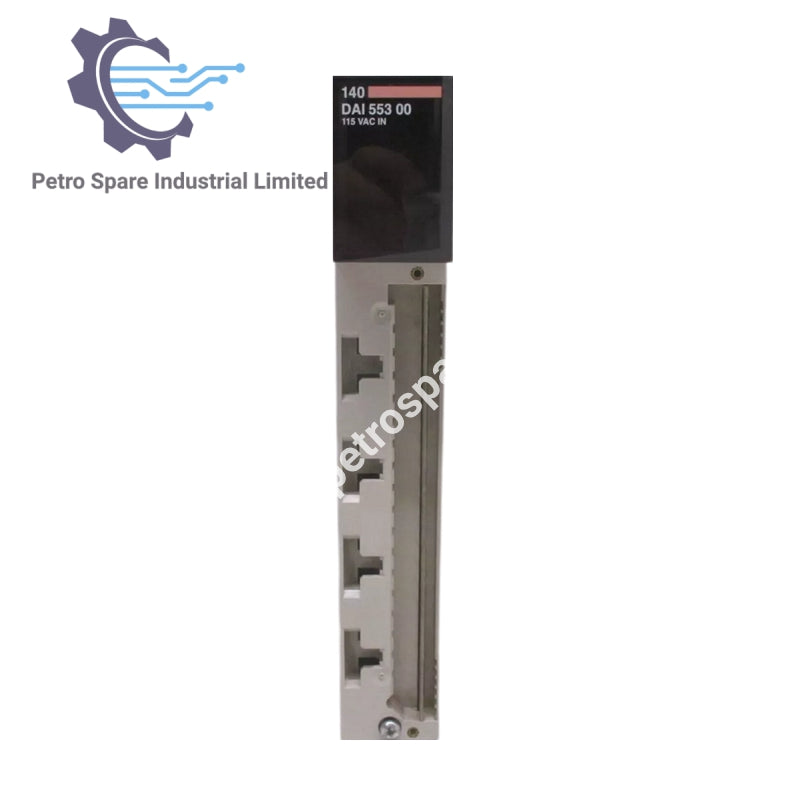

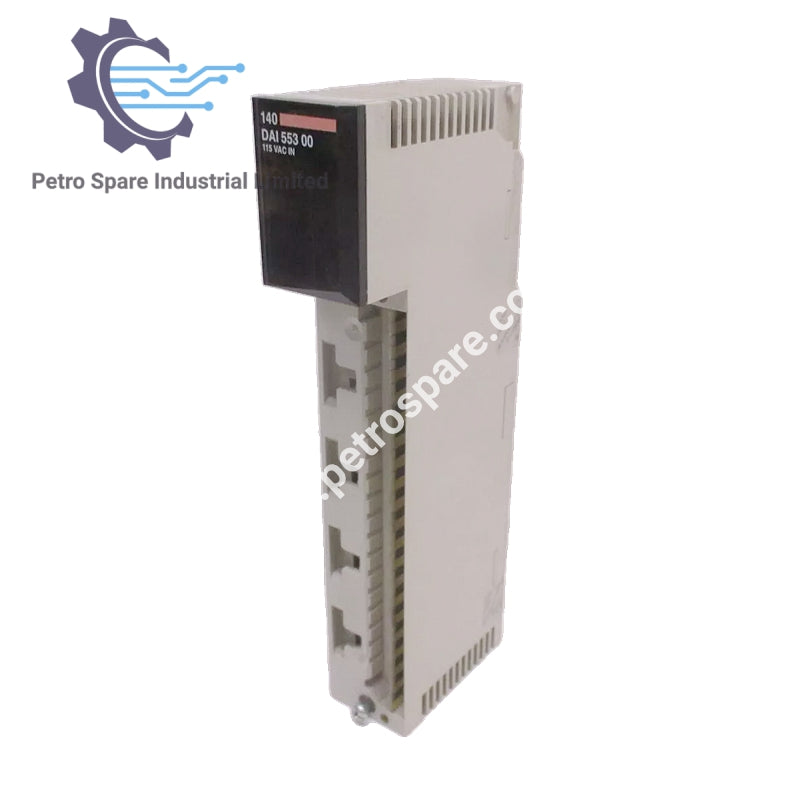

140DAI55300

Aperçu

• Modèle : 140DAI55300
• Type : Module d'entrée discret
• Plateforme : Modicon Quantum

Entrée

• Nombre d'entrées discrètes : 32
• Tension : 115 V AC
• Courant d'entrée :
  • ≤ 13.2 mA à 47-53 Hz
  • ≤ 11.1 mA à 57-63 Hz
• Tension état 1 : 85...132 V AC (47-53 Hz), 79...132 V AC (57-63 Hz)
• Tension état 0 : 0...20 V AC (les deux fréquences)
• Impédance d'entrée :
  • 14 400 Ohm capacitif (47-53 Hz)
  • 12 000 Ohm capacitif (57-63 Hz)
• Courant de fuite : ≤ 2.1 mA

Réponse et isolation

• Temps de réponse :
  • On-Off : 7.3...12.3 ms
  • Off-On : 4.9...0.75 ms x cycle de ligne
• Isolation :
  • Entre groupes : 1780 Vrms pendant 1 minute
  • Entre groupe et bus : 1780 Vrms pendant 1 minute

Alimentation et signalisation

• Courant requis sur le bus : 250 mA
• Puissance dissipée : ≤ 10.9 W
• Signalisation locale :
  • 32 LED (vertes) état d'entrée
  • 1 LED (rouge) défaut externe
  • 1 LED (verte) communication bus active

Détails du module

• Poids du produit : 0.33 kg

---
