IMFBS01

Aperçu

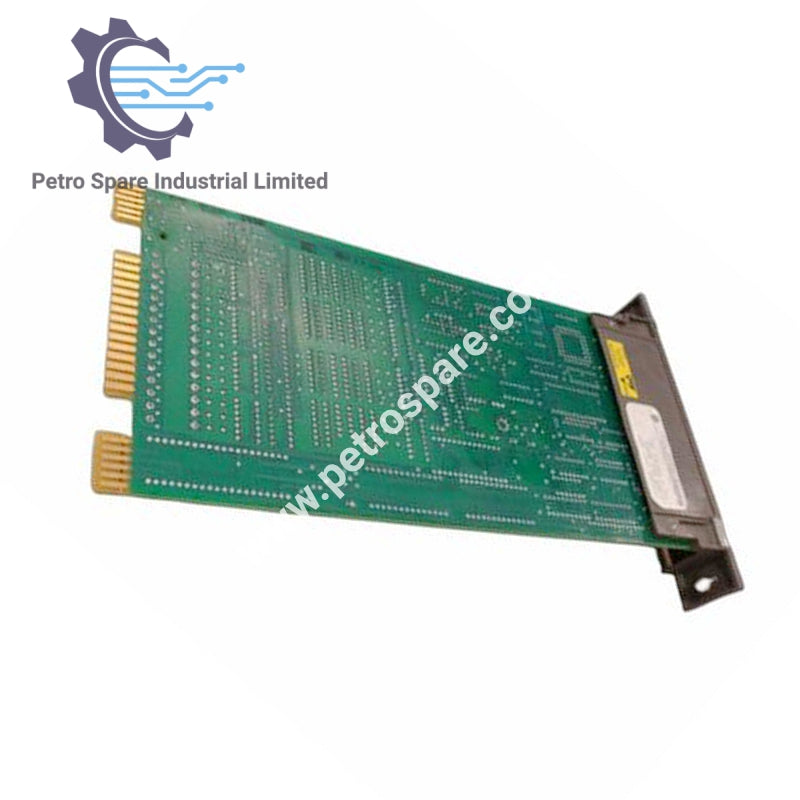

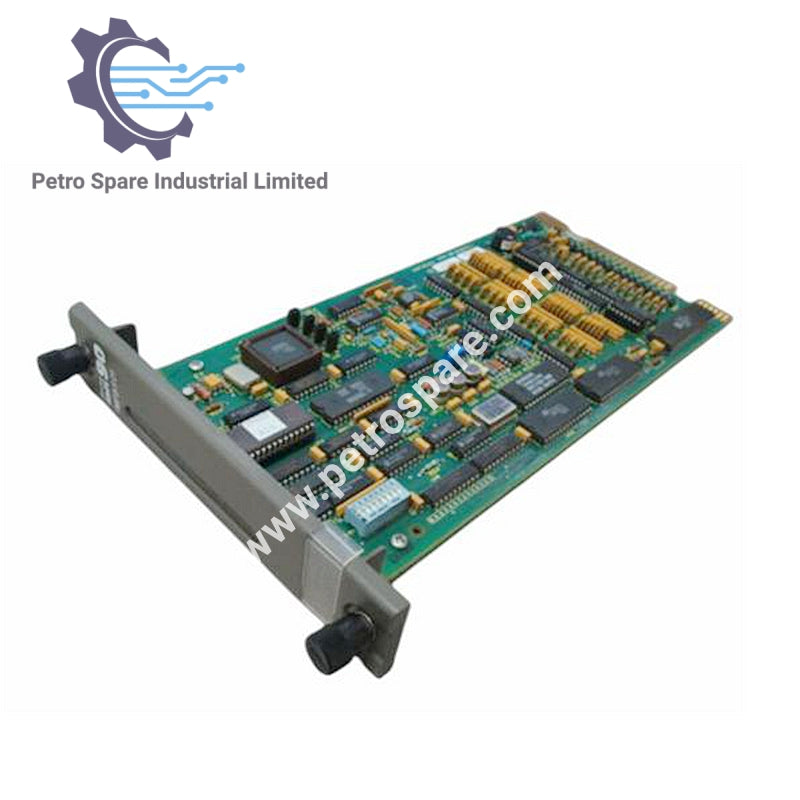

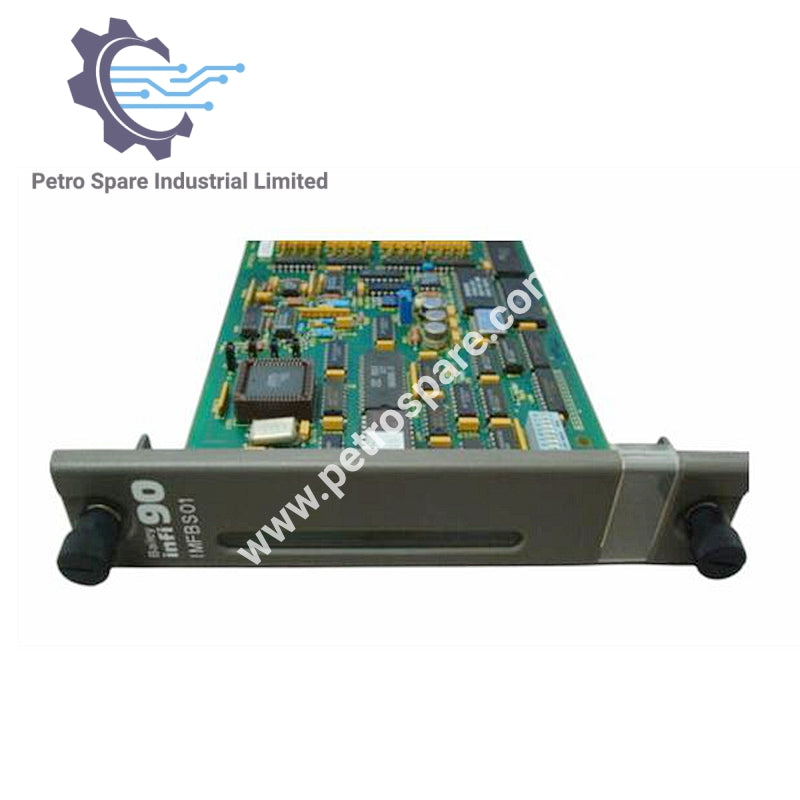

Le IMFBS01 est un module esclave de bus de terrain de Bailey ABB.

Exigences en matière d'alimentation

• Alimentation de fonctionnement : 5 VCC, ±5 % à 85 mA typique

• +15 VCC : ±5 % à 25 mA typique

• -15 VCC : ±5 % à 20 mA typique

• Dissipation de puissance : 1,1 W typique

• Catégorie d'installation : III pour l'alimentation selon ANSI/ISA S:2.01-1994

En fonctionnement

• Entrées analogiques : 15 canaux configurés indépendamment

• Plages d'entrée analogique :

  • 4 à 20 mA

  • 1 à 5 VCC

  • 0 à 1 VCC

  • 0 à 5 VCC

  • 0 à 10 VCC

  • -10 à +10 VCC

• Mises à jour analogiques : conversions A/N 5 fois/sec

• Mises à jour numériques FSK : 3 à 10 fois/sec (en configuration bus de terrain)

• Résolution A/N : 14 bits avec polarité

• Précision analogique :

  • 4 à 20 mA : 0,1 %

  • 1 à 5 VCC : 0,1 %

  • 0 à 5 VCC : 0,1 %

  • 0 à 10 VCC : 0,1 %

  • ±10 VCC : 0,1 %

  • 0 à 1 VCC : 0,25 %

• Tension en mode commun : -12 VCC minimum, +15 VCC maximum

• Plage d'entrée :

  • ±12 VCC (±1 VCC)

  • ±10 VCC (±5 VCC)

  • ±5 VCC (±10 VCC)

• Rejet en mode commun : Minimum 90 dB à 60 Hz

• Rejet en mode normal : Minimum 70 dB à 60 Hz

• Impédance d'entrée : Supérieure à 1 MΩ (chaque canal)

---
