AAV144-S00

Aperçu

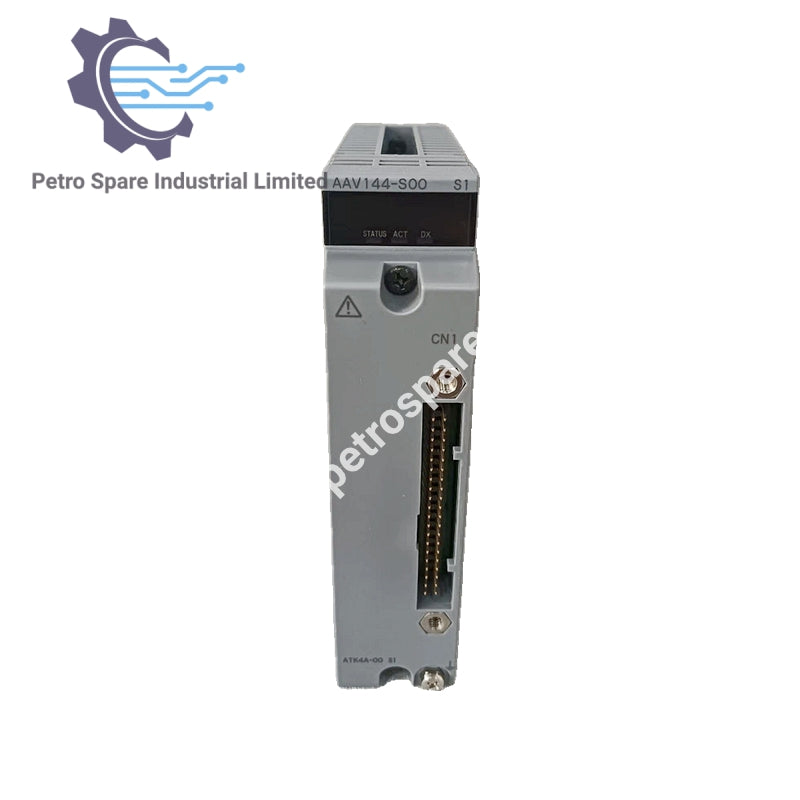

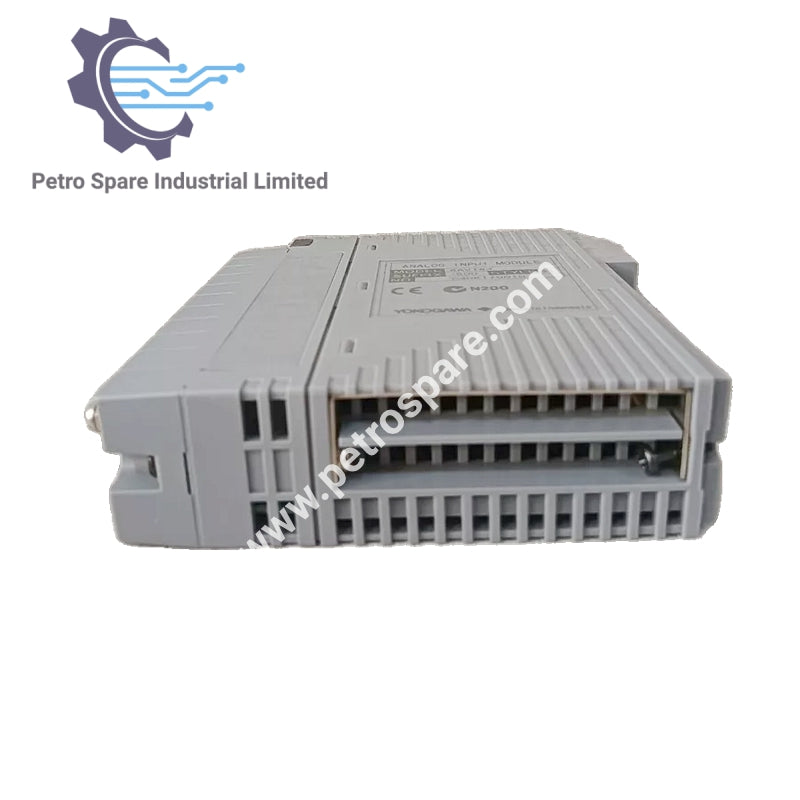

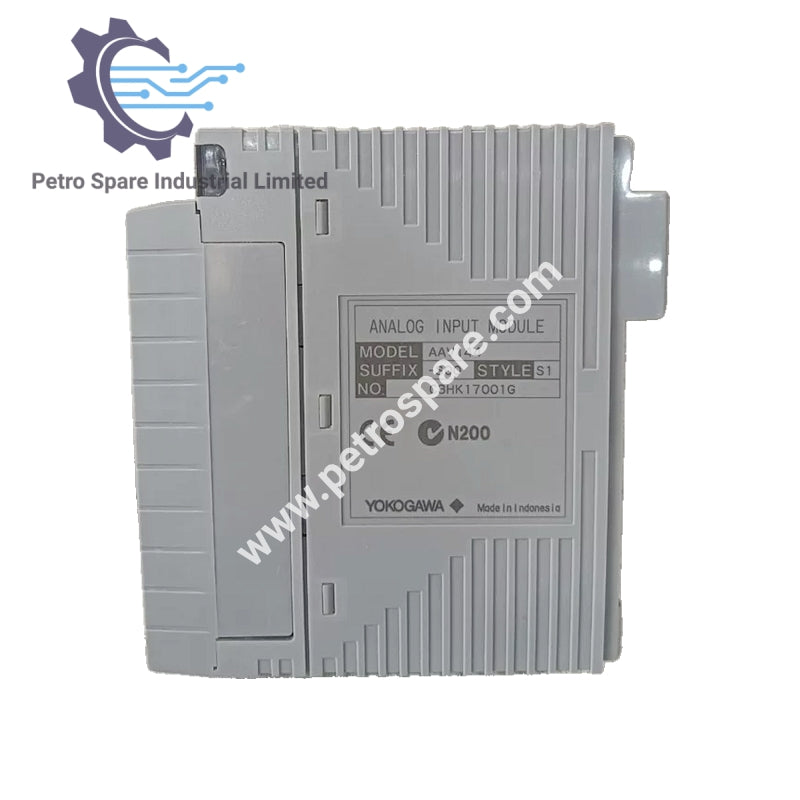

Le AAV144-S00 est un module d'entrée analogique de Yokogawa, offrant 16 canaux d'entrée isolés avec une large gamme de signaux d'entrée, de -10 à +10 V CC.

Spécifications d'entrée

• Signal d'entrée : 1 à 5 V CC, -10 à +10 V CC

• Signaux d'entrée commutables : Les signaux d'entrée peuvent être configurés ensemble pour CH1 à CH16

• Tension d'entrée admissible : ±30 V

• Résistance d'entrée :

• Alimentation ALLUMÉE : 1 MΩ

• Alimentation ÉTEINTE : 200 kΩ

Isolation électrique

• Tension isolée supportée :

• Entre l'entrée et le système : 1500 V CA pendant 1 minute (*1)

Modèles et codes de suffixe

• Modèle : Module d'entrée analogique AAV144 (-10 à +10 V, 16 canaux, isolé)

• Codes de suffixe :

• -S : Type standard

• 0: Toujours 0

• 0: Type basique

---
