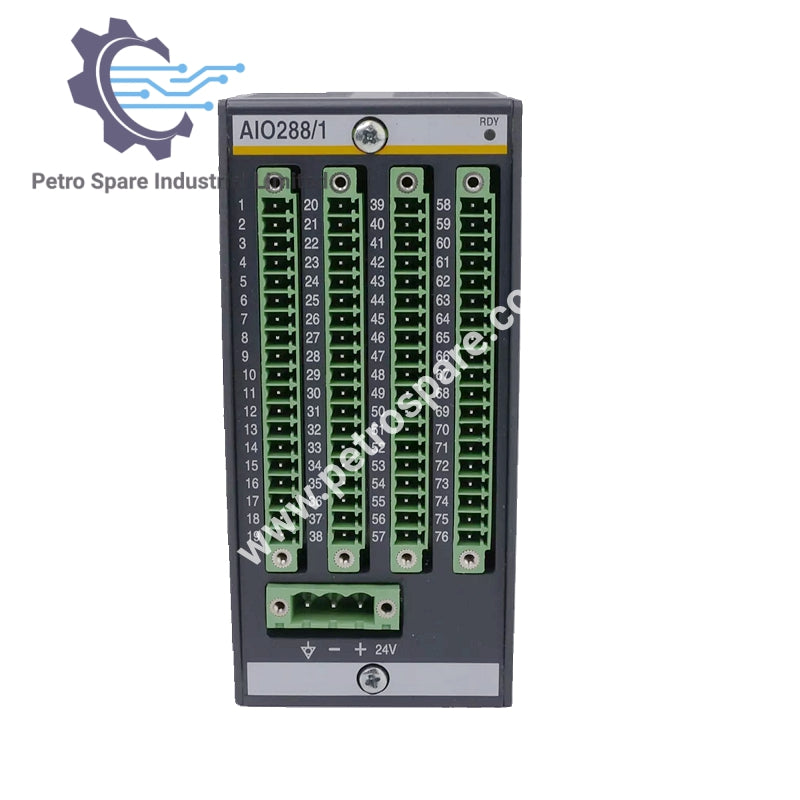

AIO288/1

Description

• Modèle: AIO288/1
• Type: Module d'entrée/sortie analogique
• Fabricant: Bachmann

Entrées de tension

• Quantité: Max. 8
• Tension d'entrée: ±1 V ou ±10 V
• Impédance d'entrée: > 100 kΩ
• Résolution numérique: 14 bits
• Tension de mode commun autorisée: Max. ±1 V
• Précision de base (à 25 °C): Max. ±0,05 % de la plage de tension d'entrée
• Fréquence de coupure d'entrée: 1,5 kHz (3 dB)
• Atténuation du diaphonie: > 60 dB
• Temps d'échantillonnage: 200 µs

Sorties de tension

• Quantité: Max. 8
• Tension de sortie: ±10 V
• Résolution numérique: 14 bits
• Tension de mode commun autorisée: Max. ±1 V
• Précision de base (à 25 °C): Max. ±0,025 % de la plage de mesure
• Temps de stabilisation (1 % de la plage de courant de sortie): Max. 400 µs
• Atténuation du diaphonie: > 60 dB
• Temps de cycle de rafraîchissement: 200 µs

Alimentation

• Plage de tension (externe): 18 à 34 VCC
• Isolation galvanique du système: 500 V (seulement AIO288)

---
