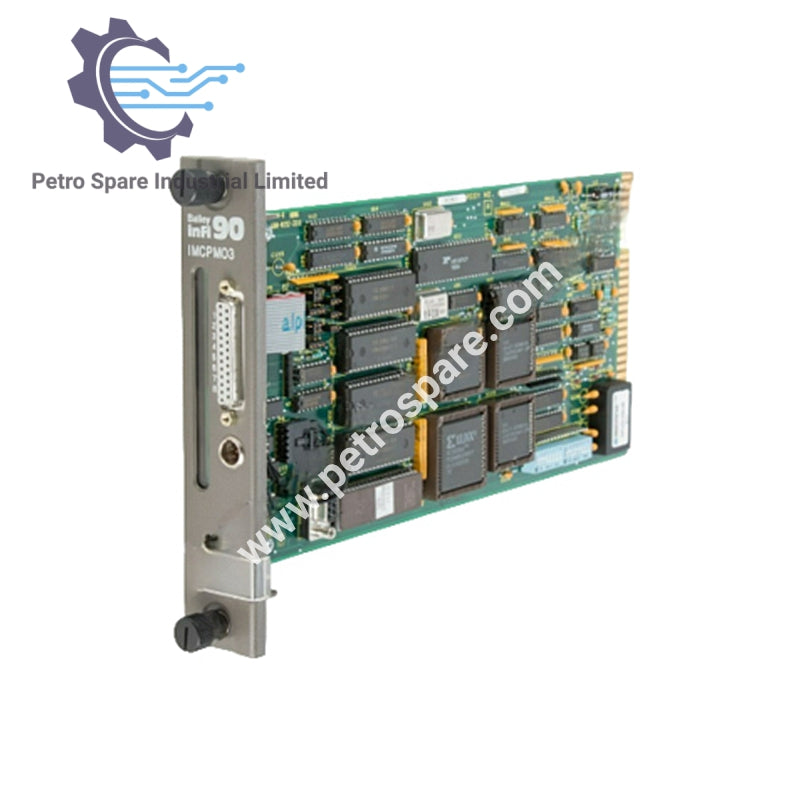

IMCPM03

Présentation

IMCPM03 est un module de port de communication ABB Bailey Infi 90 et Net 90 conçu pour un traitement fiable des données et la connectivité dans les systèmes de contrôle industriel.

Données électriques

• Consommation de courant : 0,81 A max, 750 mA typique @ +5 VCC

• Dissipation de puissance : 4,1 W max, 3,8 W typique

Traitement & Mémoire

• Microprocesseur : processeur 32 bits (bus externe 16 bits), 16 MHz

• Mémoire : 256 kB ROM, 512 kB RAM

• Capacité de base de données : Jusqu'à 3 000 définitions de points (selon les types de points)

Communication

• Ports série : 2 × RS-232-C isolés, jusqu'à 19,2 kbaud

• Catégorie d'installation : alimentation 5 V – Catégorie III, port RS-232-C – Catégorie III

Dimensions & Poids

• Hauteur : 279,4 mm (11 in.)

• Largeur : 76,2 mm (3 in.)

• Profondeur : 355,6 mm (14 in.)

• Poids : 0,68 kg (1,5 lb)

Conditions environnementales

• Température de fonctionnement : 0°C à +70°C (32°F à 158°F)

• Humidité relative : 5 %–90 % jusqu'à 55°C, 5 %–40 % à 70°C (sans condensation)

• Altitude : Niveau de la mer à 3 km (1,86 mi)

Certification

• Approbation : Certifié CSA pour équipements de contrôle de processus en emplacements ordinaires (non dangereux)

Interférences électromagnétiques

• Directives : Valeurs non disponibles ; garder les portes de l'armoire fermées

• Restriction : Ne pas utiliser d'équipement de communication à moins de 2 m (6 ft) de l'armoire

---
