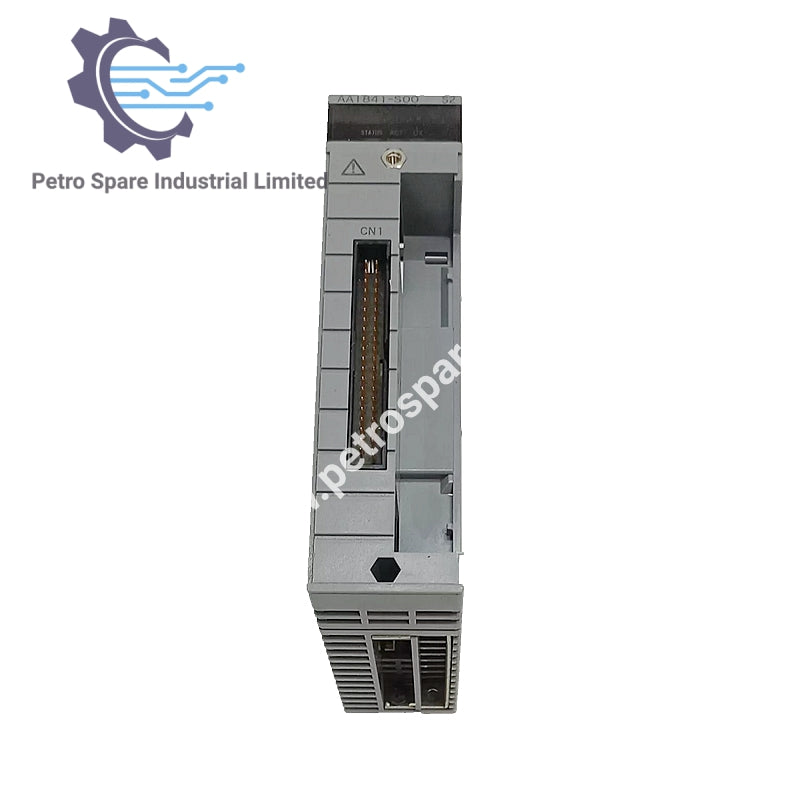

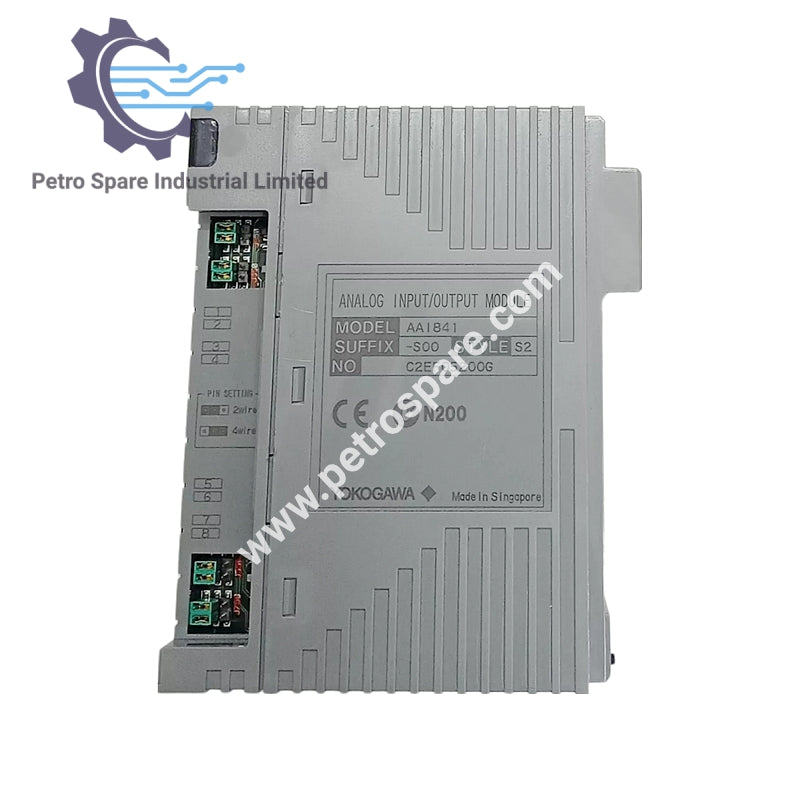

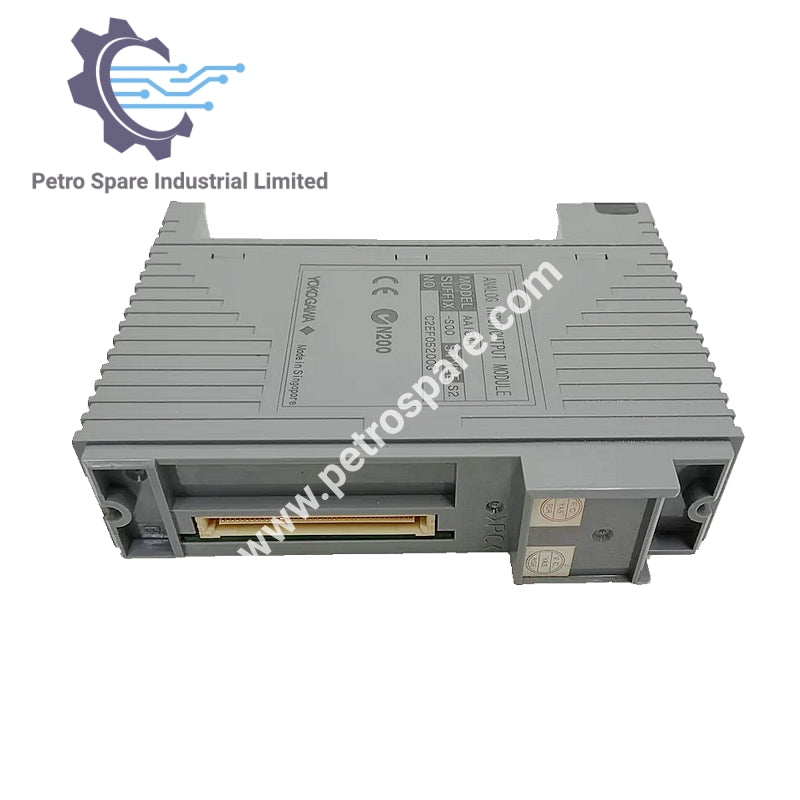

AAI841-S00 S2

Description

Le AAI841-S00 S2 est un module d'E/S analogique 8 canaux avec entrée et sortie 4 à 20 mA, conçu pour des applications non isolées avec une grande précision et des temps de réponse rapides.

Informations sur le modèle

• Modèle: AAI841-S00 S2

• Codes suffixes:

• -S : Type standard

• 0: Toujours 0

• 0: Type de base

Fonctionnalités E/S

• Nombre de canaux E/S : entrée 8 canaux / sortie 8 canaux, non isolé

• Signaux E/S:

• Entrée : 4 à 20 mA

• Sortie : 4 à 20 mA

• Courant/Tension d'entrée admissible : 25 mA — ±7,5 V

Caractéristiques électriques

• Résistance d'Entrée:

• Alimentation activée : 400 Ω (à 20 mA) à 1000 Ω (à 4 mA)

• Alimentation coupée : 500 kΩ ou plus

• Résistance de charge admissible : 0 à 750 Ω

• Détection de circuit ouvert : Moins de 0,65 mA

Précision et performance

• Précision:

• Entrée : ±16 µA

• Sortie : ±48 µA

• Période de mise à jour des données : 10 ms

• Temps de réponse en échelon d'entrée : 100 ms

• Temps de réponse en échelon de sortie : 40 ms

Exigences en matière d'alimentation

• Alimentation de l'émetteur : 14,8 V ou plus (à 20 mA), 26,4 V ou moins (à 0 mA)

• Consommation de courant maximale:

• 310 mA (5 V CC)

• 500 mA (24 V CC)

Fonctionnalités supplémentaires

• Réglage de l'émetteur 2 fils ou 4 fils : Pour chaque canal en réglant la broche

• Dérive de température : ±0,1 %/10 °C

Détails physiques

• Poids : 0,3 kg

---
