AAI143-S53

Aperçu

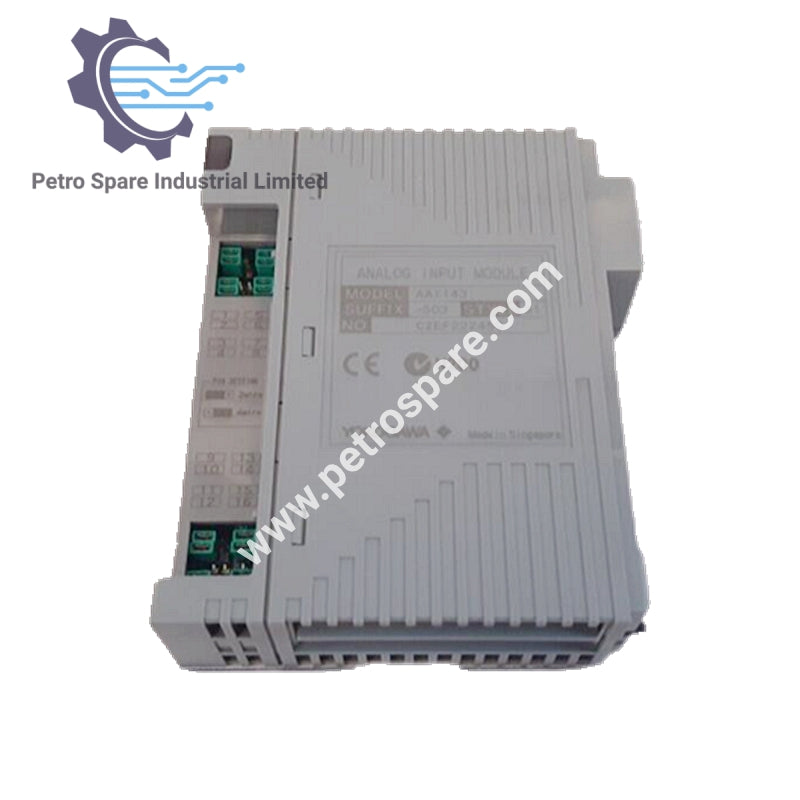

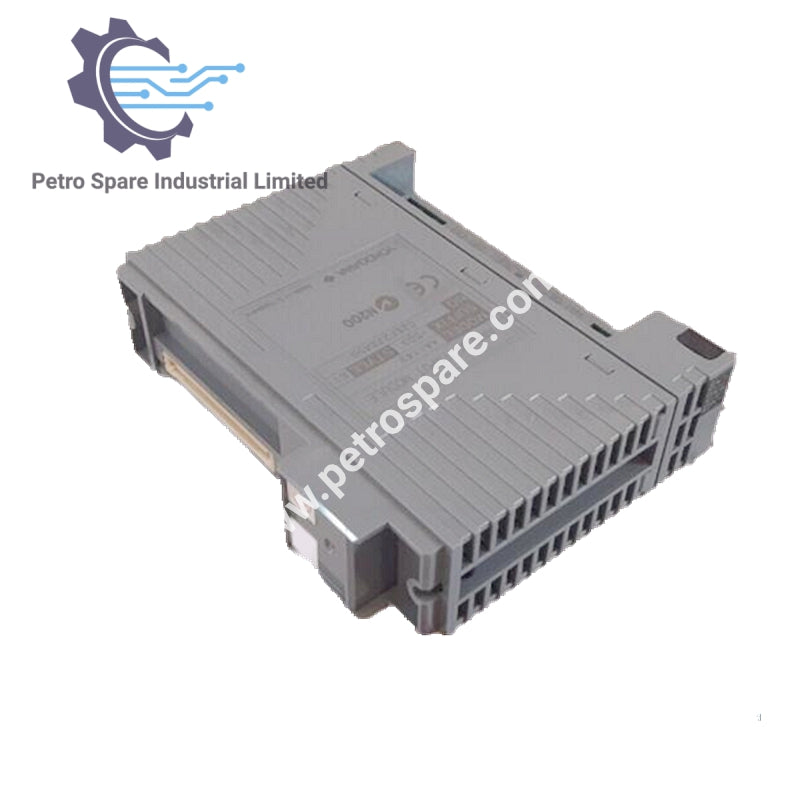

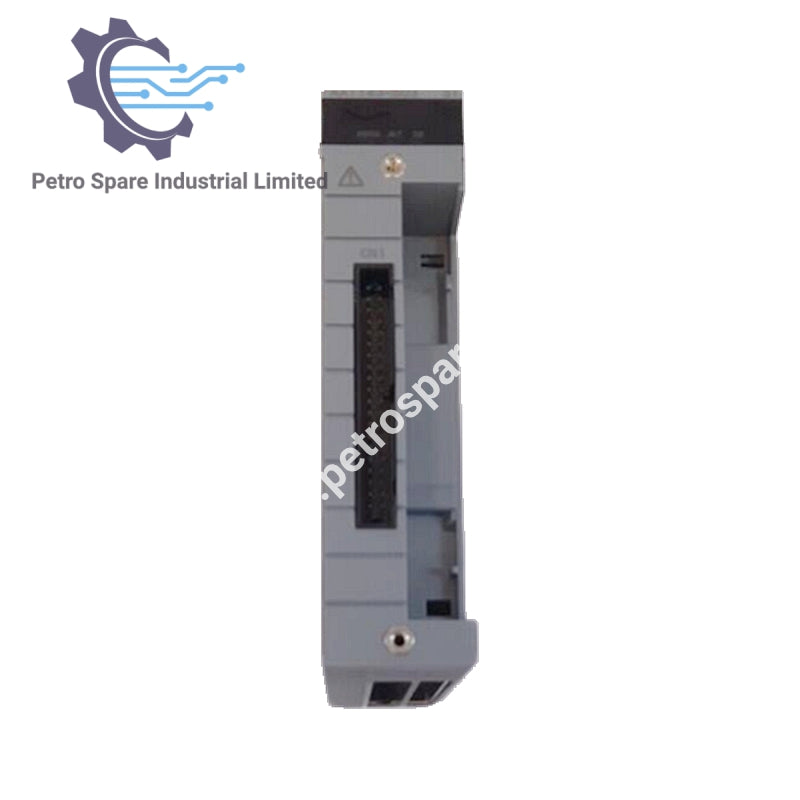

AAI143-S53 est un module d'entrée analogique de Yokogawa, offrant 16 canaux d'entrée isolés, conçu pour traiter des signaux de 4 à 20 mA avec une grande précision et fiabilité dans les applications industrielles.

Codes suffixes

• -S : Type standard

• 5: Sans protection contre l'explosion

• 3: Avec l'option ISA Standard G3 et l'option température (-20 à 70 °C)

Caractéristiques d'entrée

• Nombre de canaux d'entrée : 16, isolés

• Signal d'entrée : 4 à 20 mA

• Courant d'entrée admissible : 24 mA

• Tension de tenue :

• Entre l'entrée et le système : 1500 V AC, pendant 1 minute (*4)

• Résistance d'entrée :

• Alimentation ALLUMÉE : 270 Ω (20 mA) à 350 Ω (4 mA) (*2)

• Alimentation ÉTEINTE : 500 kΩ ou plus

• Précision : ±16 µA

Performance

• Période de mise à jour des données : 10 ms

• Alimentation de l'émetteur :

• 19,0 V ou plus (à 20 mA)

• 25,5 V ou moins (à 0 mA)

• Limite de courant de sortie : 25 mA (*5)

• Réglage de l'émetteur 2 fils ou 4 fils : Pour chaque canal en réglant la broche

• Dérive due au changement de température ambiante : ±16 µA/10 ˚C

Exigences en matière d'alimentation

• Consommation de courant maximale :

• 230 mA (5 V CC)

• 540 mA (24 V CC)

Caractéristiques physiques

• Poids : 0,3 kg

---
