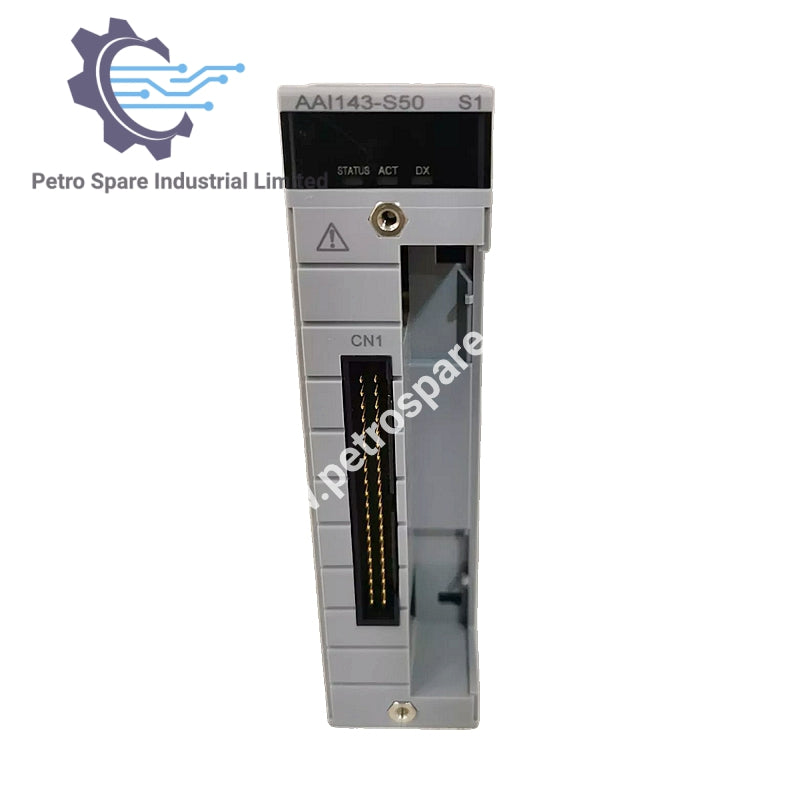

AAI143-S50/A4S10

Présentation

AAI143-S50/A4S10 est un module d'entrée analogique isolé 16 canaux de Yokogawa, conçu pour l'acquisition de signaux 4–20 mA.

---

Caractéristiques d'entrée

• Nombre de canaux : 16, isolés

• Plage de signal d'entrée : 4 à 20 mA

• Courant d'entrée admissible : 24 mA

• Résistance d'entrée (Alimentation ON) : 270 Ω (20 mA) à 350 Ω (4 mA)

• Résistance d'entrée (Alimentation OFF) : ≥500 kΩ

• Précision : ±16 µA

• Dérive de température : ±16 µA par 10 °C

---

Spécifications électriques

• Tension de tenue : 1500 V AC (1 minute) entre l'entrée et le système

• Alimentation du transmetteur :
  • ≥19,0 V à 20 mA
  • ≤25,5 V à 0 mA
  • Limite de courant de sortie : 25 mA

• Configuration du type de transmetteur : Sélectionnable par canal (2 fils ou 4 fils) via une broche de réglage

---

Performance

• Période de mise à jour des données : 10 ms

• Consommation maximale de courant :
  • 230 mA (5 V DC)
  • 540 mA (24 V DC)

---

Mécanique

• Borne de connexion : ATA4S-10 (type pince à pression avec absorbeur de surtension)

• Poids : 0,3 kg

---
