AAI143-S00/A4S00

Codes de modèle et de suffixe

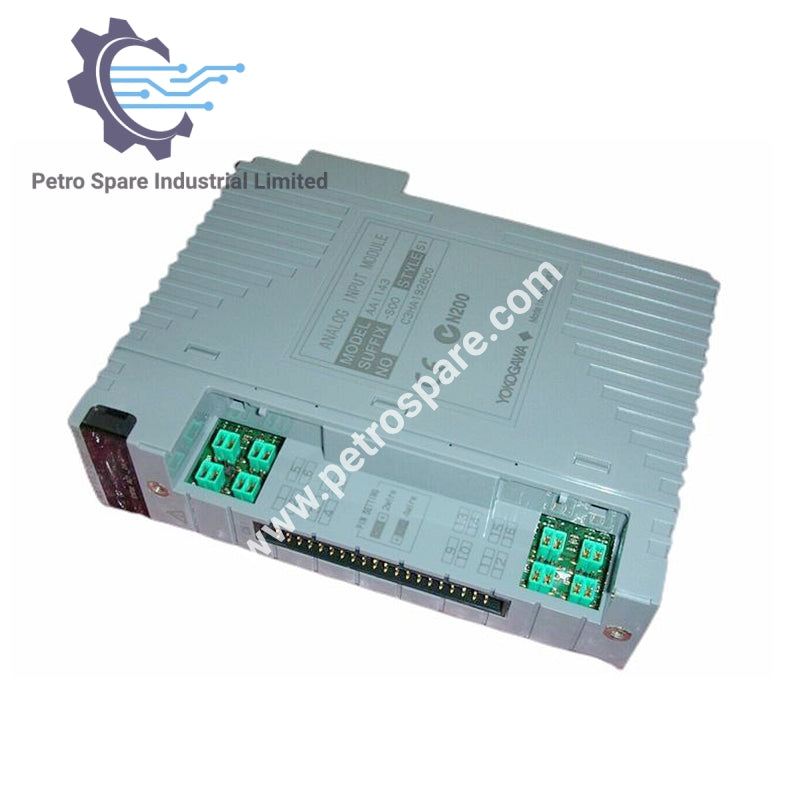

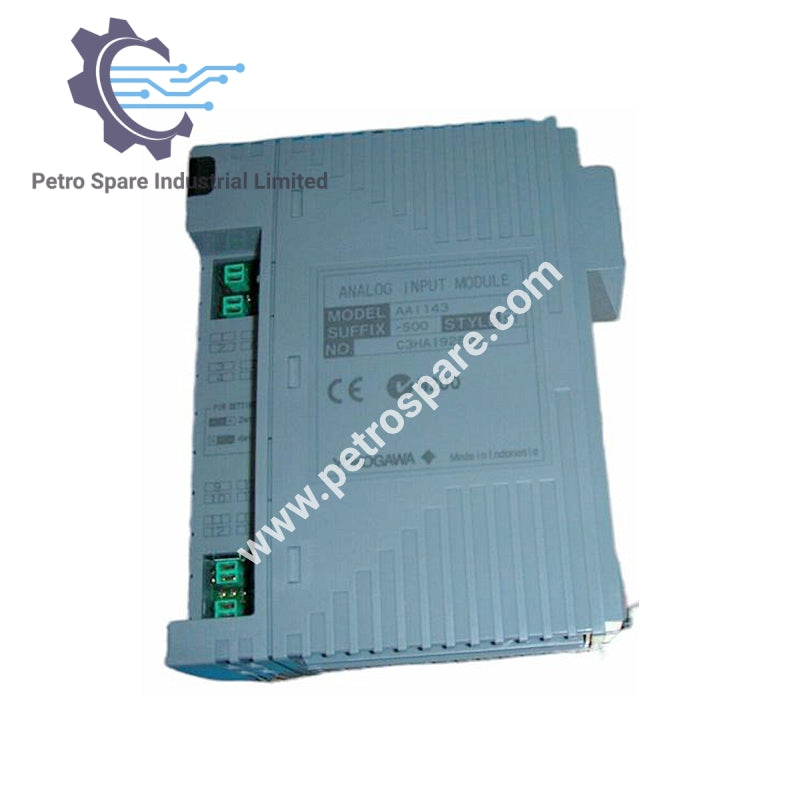

• Modèle  : AAI143 - Module d'entrée analogique (4 à 20 mA, 16 canaux, isolé)

• Codes suffixes :

• -S  : Type standard

• 0 : Toujours 0

• 0 : Type de base

• Codes d'option :

• /A4S00  : Avec bornier à pince de pression [Modèle : ATA4S-00]

---

Caractéristiques d'entrée et de signal

• Nombre de canaux d'entrée  : 16, isolés

• Signal d'entrée  : 4 à 20 mA

• Courant d'entrée admissible  : 24 mA

• Précision  : ±16 µA

• Résistance d'Entrée :

• Alimentation ON : 270 Ω (20 mA) à 350 Ω (4 mA)

• Alimentation OFF : 500 kΩ ou plus

• Période de mise à jour des données  : 10 ms

• Dérive due au changement de température ambiante  : ±16 µA/10 ˚C

---

Puissance et consommation

• Alimentation du Transmetteur :

• 19,0 V ou plus (à 20 mA)

• 25,5 V ou moins (à 0 mA)

• Limite de courant de sortie : 25 mA

• Consommation de courant maximale :

• 230 mA (5 V CC)

• 540 mA (24 V CC)

---

Environnemental et physique

• Tension de tenue  : 1500 V AC entre l'entrée et le système (pendant 1 minute)

• Poids  : 0,3 kg

---

Connectivité et communication

• Communication externe :

• Bornier à pince de pression

• Câble connecteur MIL

• Câble dédié (KS1)

• Communication HART  : Disponible

---
