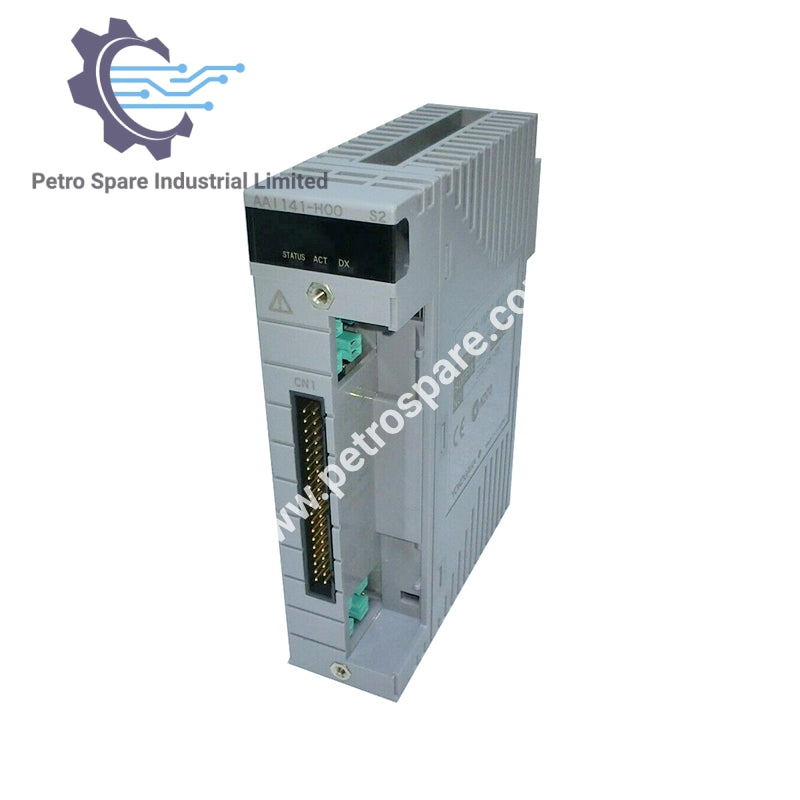

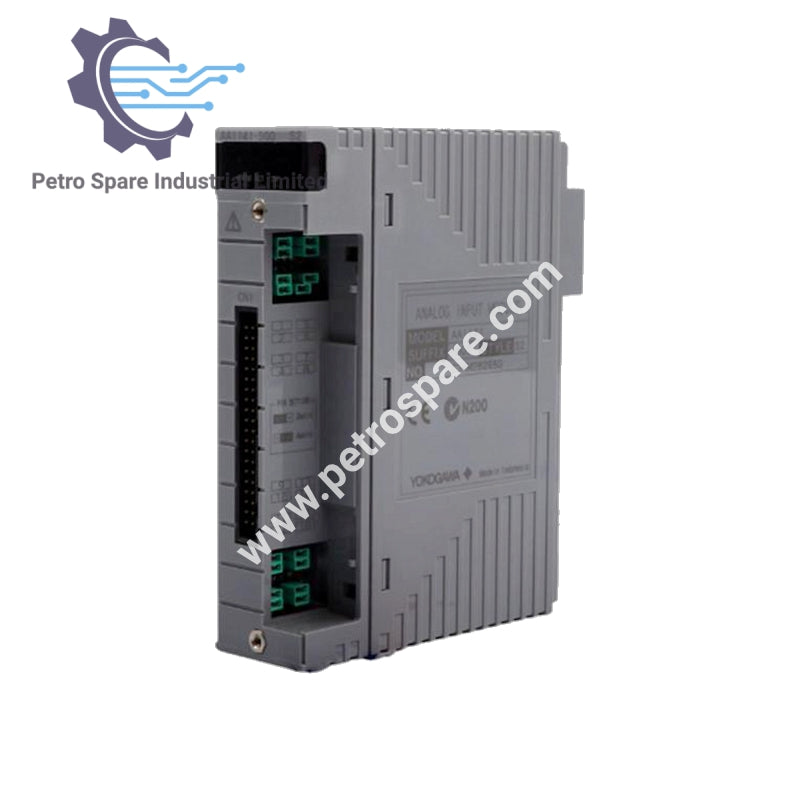

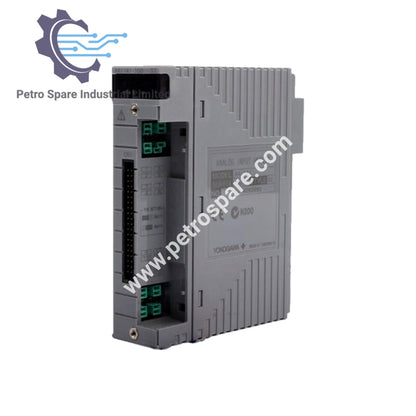

AAI141-H50/K4A00

Présentation

AAI141-H50/K4A00 est un module d'entrée analogique non isolé à 16 canaux de Yokogawa supportant des signaux 4–20 mA et la communication HART, idéal pour une entrée de processus à haute densité dans les systèmes d'automatisation.

Codes de suffixe et d'option

• H : Avec communication numérique (protocole HART)

• 5 : Pas de protection contre les explosions

• 0 : Type basique

• /K4A00 : Comprend un adaptateur d'interface de câble KS

Spécifications d'entrée

• Canaux : 16 (non isolés)

• Signal d'entrée : 4 à 20 mA DC

• Courant d'entrée admissible : Max 27 mA

• Résistance d'entrée :

• Alimentation ON : 400 Ω (à 20 mA) à 1000 Ω (à 4 mA)

• Alimentation OFF : ≥ 500 kΩ

• Alimentation du transmetteur :

• ≥14,8 V à 20 mA

• ≤26,4 V à 0 mA (Limite : 27 mA)

• Support 2 fils / 4 fils : Sélectionnable par canal via broche de réglage

Performance

• Précision : ±16 μA

• Période de mise à jour des données : 10 ms

• Temps de réponse en échelon : 100 ms

• Dérive de température : ±16 μA par 10 °C

---
