AAI141-H00

Présentation

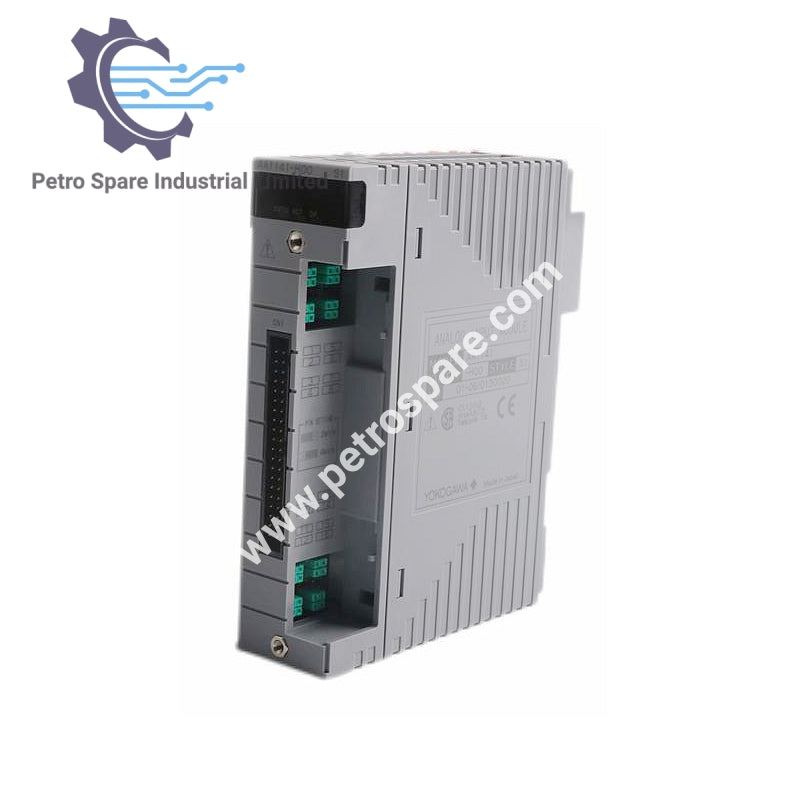

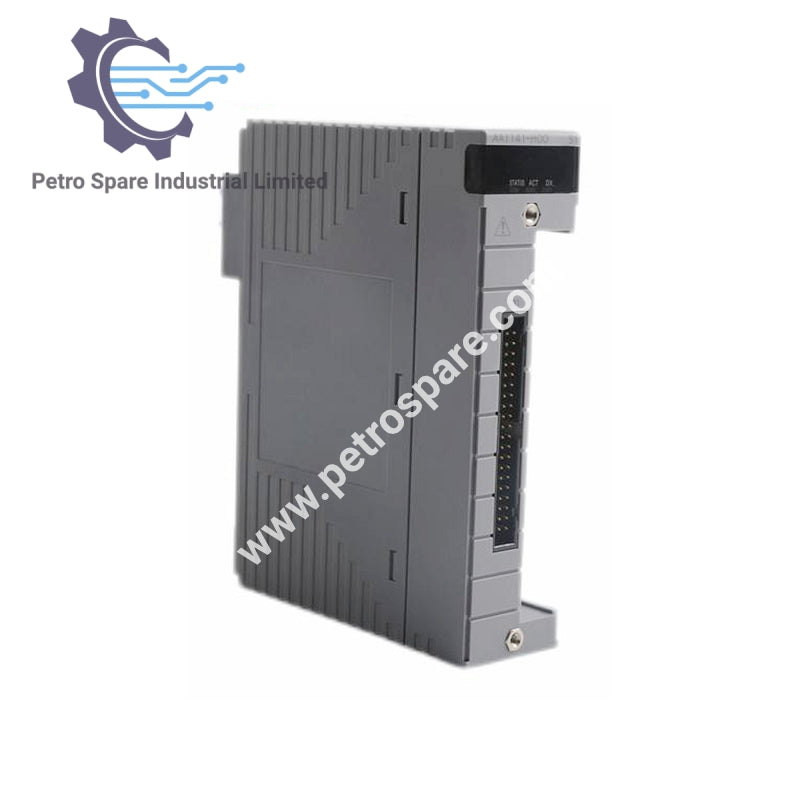

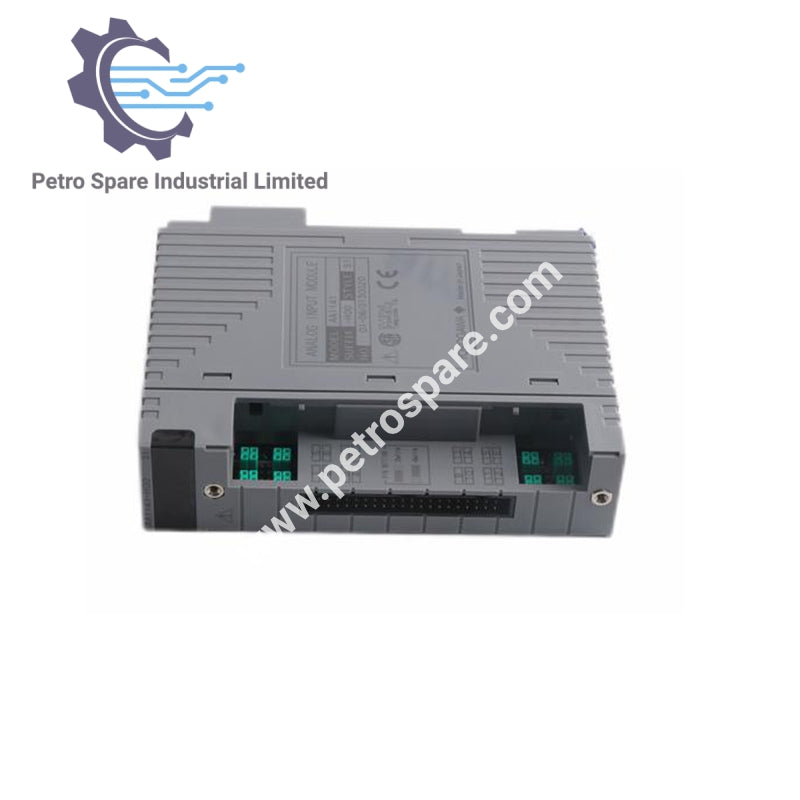

AAI141-H00 est un module d'entrée analogique 16 canaux de Yokogawa conçu pour des signaux DC 4–20 mA. Il prend en charge la communication HART et convient aux applications d'entrée non isolées à haute densité.

Modèle et Codes de Suffixe

Modèle : AAI141 – Module d'entrée analogique (4–20 mA, 16 canaux, non isolé)
Codes de suffixe :

• -H : Avec communication numérique (protocole HART)

• 0 : Toujours 0

• 0 : Type basique

Spécifications d'entrée

• Canaux : 16, non isolés

• Signal d'entrée : 4–20 mA DC

• Courant d'entrée admissible : Jusqu'à 27 mA

• Résistance d'entrée (Alimentation ON) : 400 Ω (à 20 mA) à 1000 Ω (à 4 mA)

• Résistance d'entrée (Alimentation OFF) : ≥500 kΩ

• Précision : ±16 µA

Caractéristiques de réponse

• Période de mise à jour des données : 10 ms

• Temps de réponse en échelon : 100 ms

Support du transmetteur

• Alimentation du transmetteur :

• ≥14.8 V (à 20 mA)

• ≤26.4 V (à 0 mA)

• Limite de courant de sortie : 27 mA

• Réglage 2-/4-fils : Sélectionnable par canal via broche de réglage

Caractéristiques de température

• Dérive ambiante : ±16 µA / 10 °C

Alimentation & Physique

• Consommation maximale de courant :

• 310 mA @ 5 V DC

• 450 mA @ 24 V DC

• Poids : 0.2 kg

---
