A6500-CC

Présentation

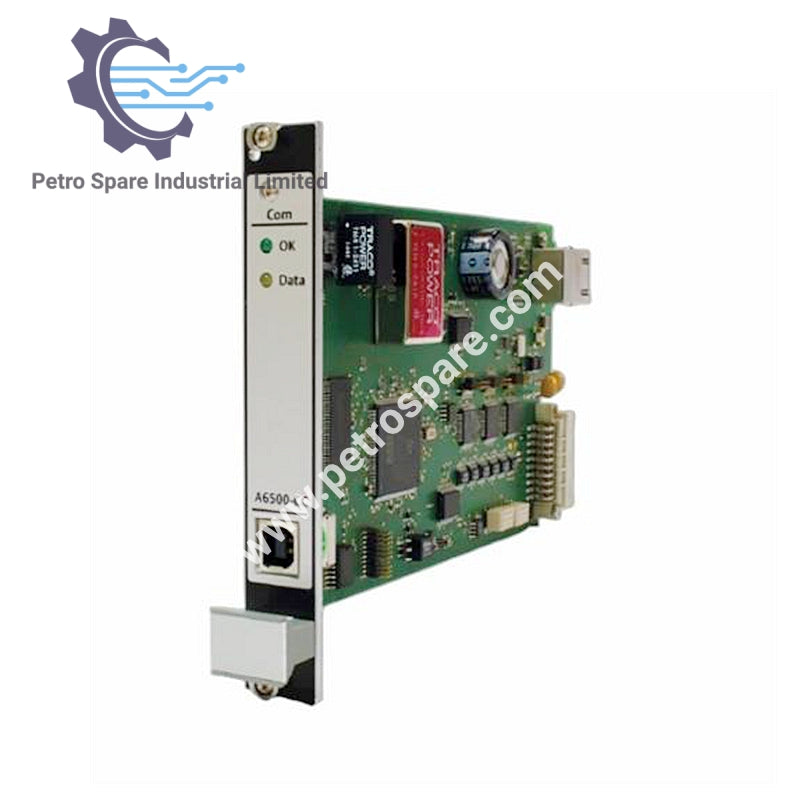

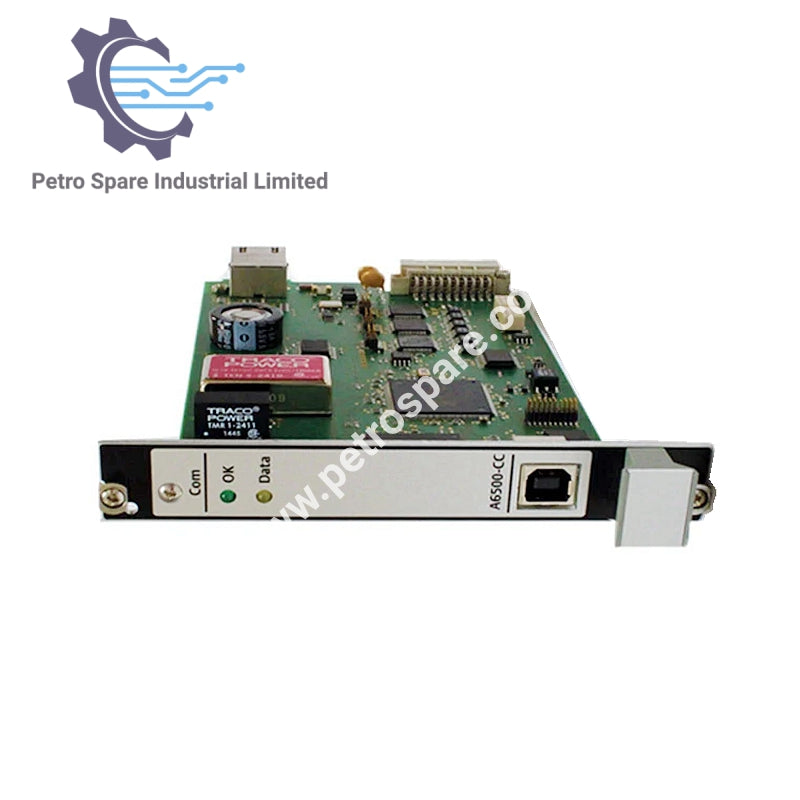

La Carte de Communication Système A6500-CC d'Emerson Epro offre plusieurs interfaces de communication incluant RS‑485, Ethernet et USB, avec une protection environnementale robuste pour les applications industrielles.

Interface RS‑485

• Lignes de Bus : 6 max

• Débit de Données : 512 kbit (norme EIA485)

Interface Ethernet

• Connecteur : RJ45

• Débit de Données : 10/100 Mbit

• Longueur de Câble : Max 100 m

• Tension : 2 V crête à crête

• Courant Nominal : 100 mA

• Puissance Nominale : 200 mW

Interface USB

• Connecteur : USB type B

• Débit de Données : 12 Mbit/s

• Isolation : Interface reliée à la terre

Modbus RS‑485

• Norme : EIA485

• Débit de Données : 9600 ou 19,2 kBaud

• Tension : 200 mV crête à crête

• Courant Nominal : 1,6 mA

• Puissance Nominale : 0,4 mW

Caractéristiques Environnementales

• Classe de Protection : IP20 (IEC 60529)

• Revêtement Conforme : ISA‑S71.04‑1985 contaminants aéroportés classe G3

• Matériau : HumiSeal® 1B31

• Conformité EPA : IPC‑CC‑830B, IPC‑A 610

Conditions de Fonctionnement

• Température de Fonctionnement : −20 à 70 °C (refroidissement forcé), −20 à 55 °C (sans refroidissement)

• Température de Stockage : −40 à 85 °C

• Humidité Relative : 5–95 %, sans condensation

• Vibrations : IEC 60068‑2‑6, 0,15 mm (10–55 Hz), 20 m/s² (55–150 Hz)

---
