8521-LC-MT

Présentation

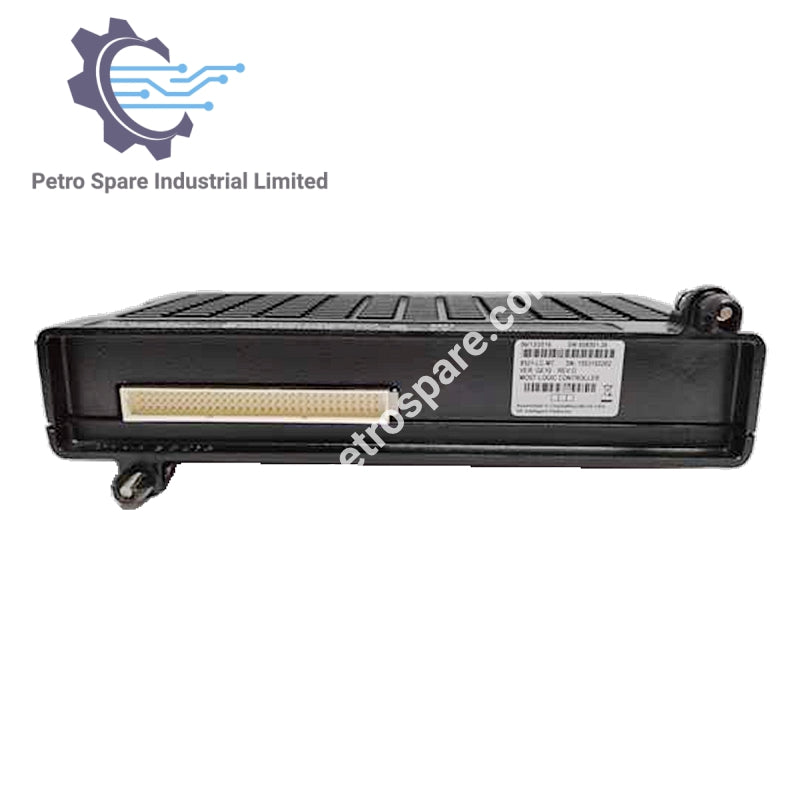

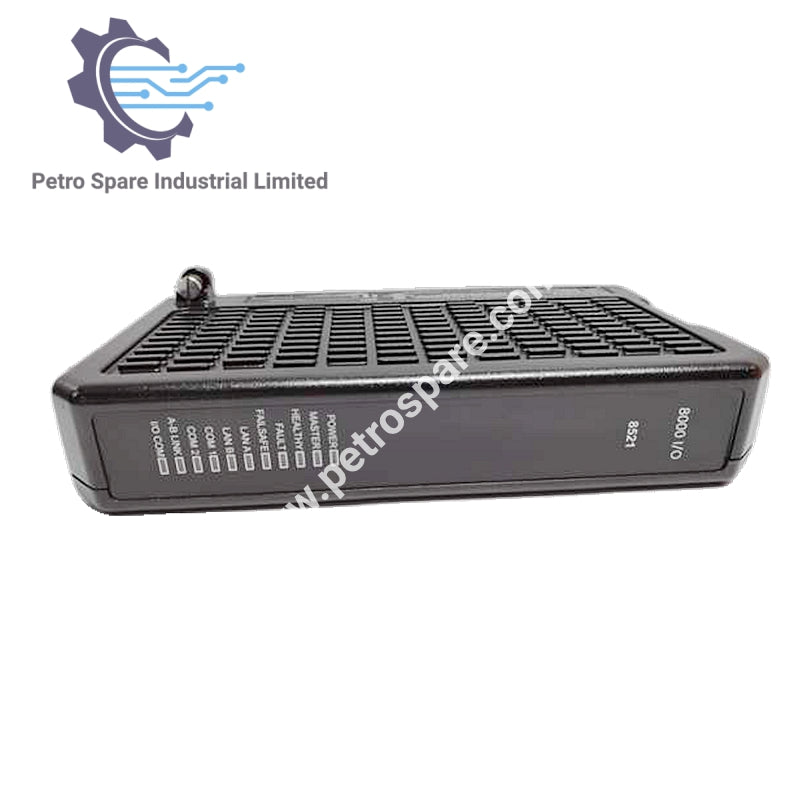

MTL 8521-LC-MT est un module contrôleur logique supportant la communication Modbus TCP/IP, conçu pour des systèmes de contrôle évolutifs dans des environnements industriels.

Communication LAN

• Protocole : Modbus TCP/IP

• Contrôleurs par LAN : Jusqu'à 24 contrôleurs simplex ou 12 redondants

• Modules par contrôleur : Maximum 10 modules

• Connexions LAN : 2 × connecteurs RJ45 par contrôleur

• Média de transmission : Ethernet 100BaseTX ou 10BaseT

• Vitesse de transmission : 10–100 Mb/s

• Isolation : Résistance diélectrique de 1500 V

Communication série

• Connexions :

  • Un connecteur mâle D-type 9 broches sur le contrôleur

  • Un connecteur femelle D-type 9 broches sur le support

• Média de transmission : RS485 semi-duplex

• Vitesse de transmission : 1,2–115 kb/s

Alimentation

• Alimentation du contrôleur : 12 VCC (plage : 10,9–12,6 V)

  • 0,4 A typique

  • 0,5 A maximum

• Consommation électrique du système : 15 mA (max)

Spécifications mécaniques

• Dimensions : 232 mm (L) × 69 mm (H) × 138 mm (P)

• Poids : 1,35 kg

---
