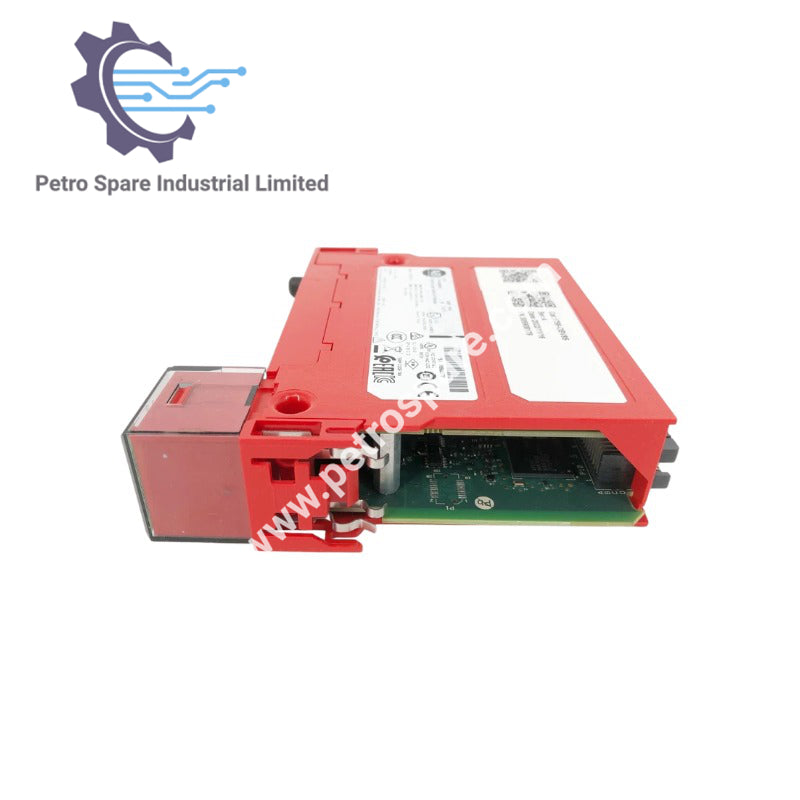

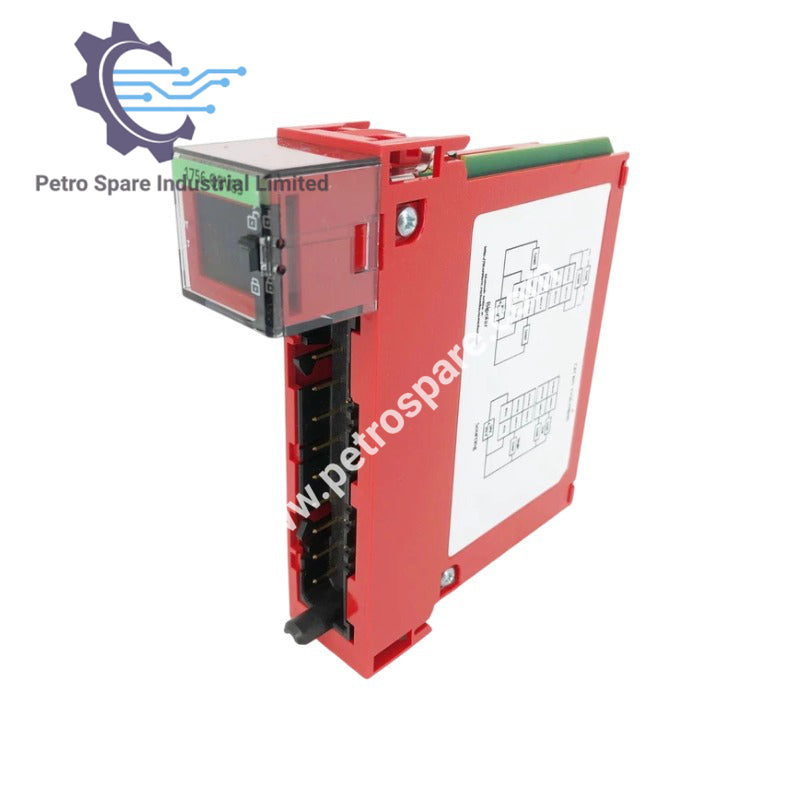

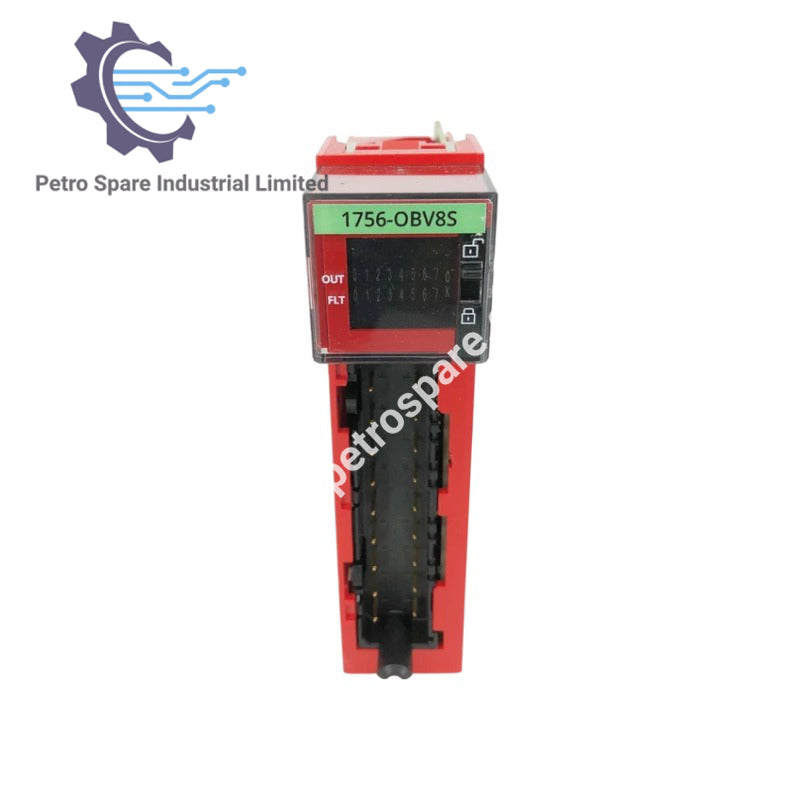

1756-OBV8S

Présentation

• Désignation du type de produit : Module de sortie bipolaire/sourcing de sécurité
• Modèle : 1756-OBV8S
• Description : Module de sortie de sécurité 8 points avec capacité bipolaire/sourcing pour applications de sécurité GuardLogix

Spécifications de sortie

• Nombre de sorties : 8
• Tension d'alimentation sur le terrain : 18...32V CC, 8,1 A (SELV/PELV)
• Tension de sortie : 18...32V CC, 1 A par point (SELV/PELV, 150VA)
• Courant d'appel : 2,4 A à l'enclenchement

Consommation sur le bus arrière

• @ 5,1V CC : 280 mA
• @ 5,1V CC (évaluation alternative) : 400 mA

Alimentation DeviceNet

• Alimentation DeviceNet : 60 mA @ 11...2V CC (CL 2/SELV limité à 100VA)

Température de fonctionnement

• Température de fonctionnement : 0 °C ≤ Ta ≤ 60 °C (32 °F ≤ Ta ≤ 140 °F)
• Température maximale de l'air ambiant : 60 °C (140 °F)

Isolation

• Tension d'isolation : 60V en continu (type d'isolation de base, canaux-vers-bus arrière)
• Pas d'isolation entre l'alimentation CC et les canaux
• Pas d'isolation entre les ports individuels

Spécifications physiques

• Indice de protection du boîtier : Aucun (style ouvert)

Spécifications de câblage

• 1756-TBNHS :
  • Fil simple : 0,33…2,1 mm² (22…14 AWG) cuivre blindé rigide ou souple, 105 °C ou plus, isolation max 1,2 mm
  • Fil double : 0,33…1,3 mm² (22…16 AWG) cuivre rigide ou souple, 105 °C ou plus, isolation max 1,2 mm (mêmes tailles de fil uniquement, pas de mélange rigide/souple)
• 1756-TBSHS :
  • Fil simple : 0,33…2,1 mm² (22…14 AWG) cuivre blindé rigide ou souple, 105 °C ou plus, isolation max 1,2 mm
• Couple de serrage du bornier (1756-TBNHS) : 1,36 N•m (12 lb·in)

---
