AAI135-H50

Présentation

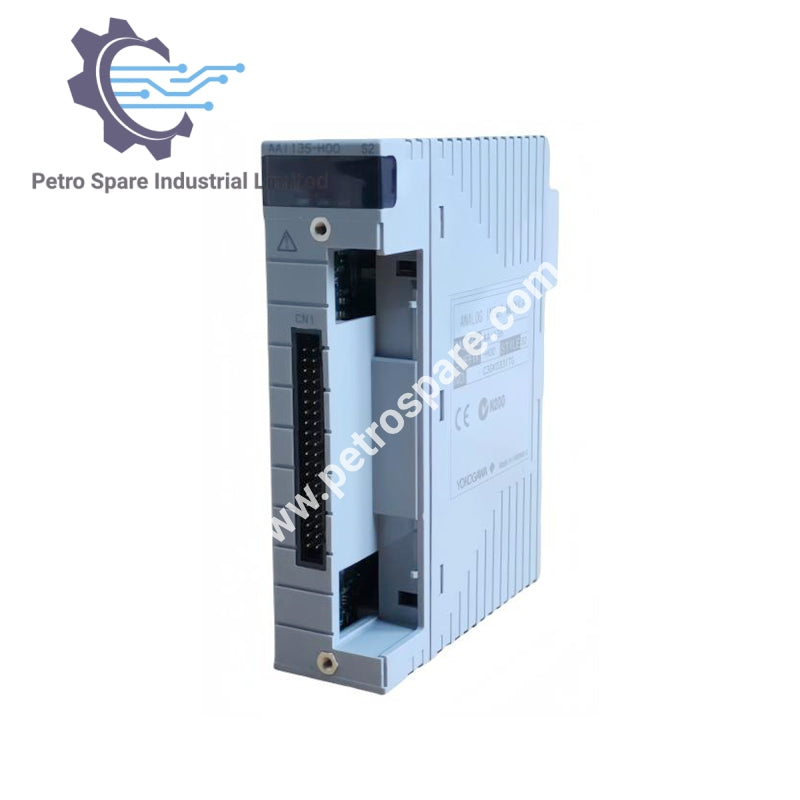

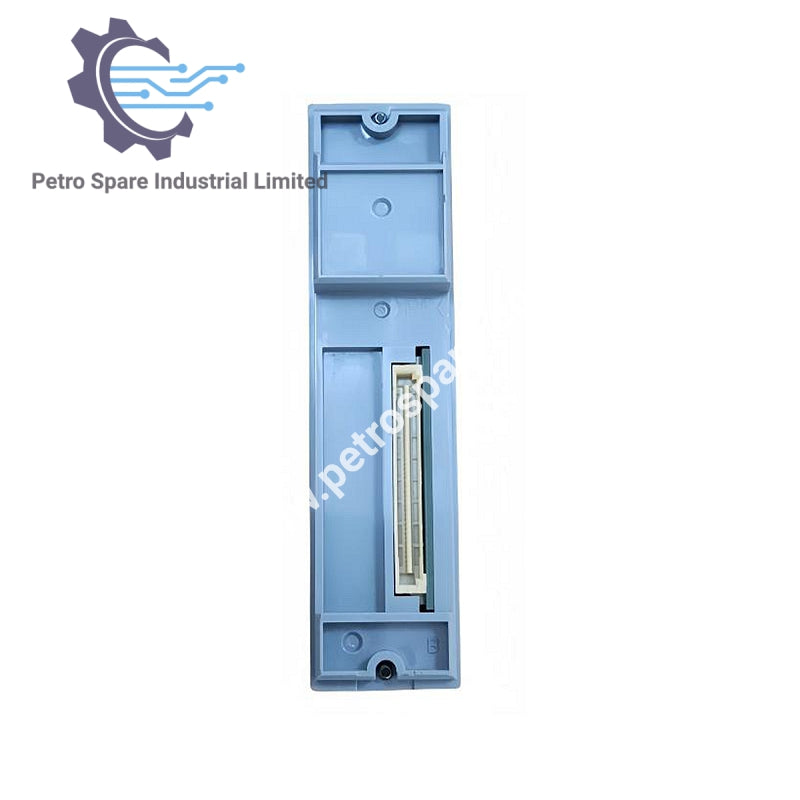

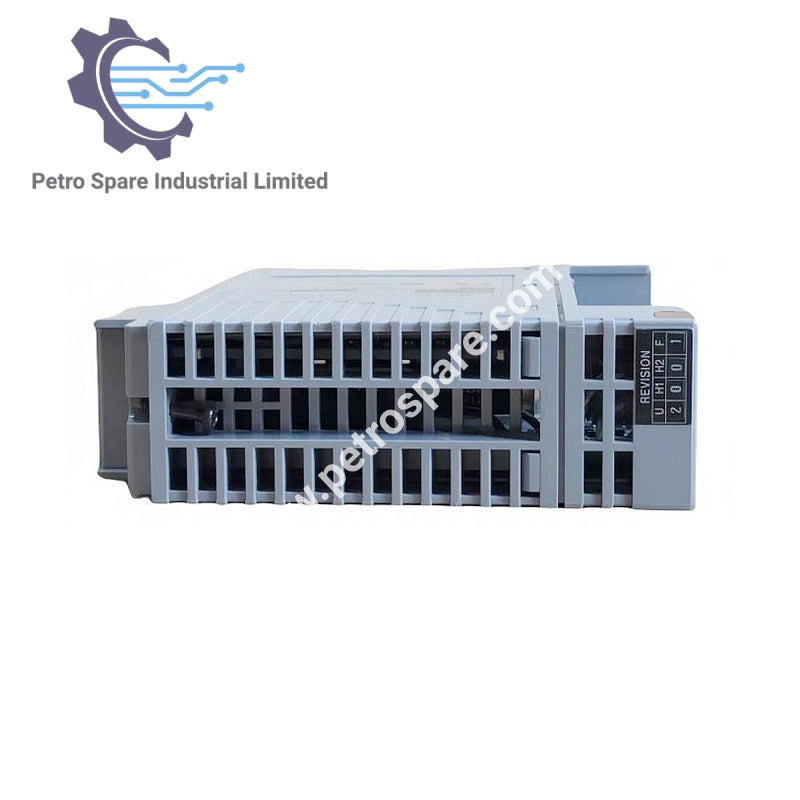

Yokogawa AAI135-H50 est un module d'entrée analogique isolé à 8 canaux supportant des signaux de 4 à 20 mA pour un contrôle précis des processus.

Canal et Signal

• Nombre de canaux E/S : entrée 8 canaux, isolée

• Signal VO : 4 à 20 mA

• Courant d'entrée admissible : 25 mA

Isolation Électrique

• Tension de tenue (entre l'entrée et le système) : 500 VAC pendant 1 minute

• Tension de tenue (entre les canaux d'entrée) : 500 VAC pendant 1 minute

Résistance d'Entrée

• Résistance à la mise sous tension : 290 Ω (à 20 mA) à 450 Ω (à 4 mA)

• Résistance hors tension : 500 kΩ ou plus

Performance

• Résistance de charge admissible : Spécifiée par la conception du module

• Détection de circuit ouvert : Supportée

• Précision : ±16 µA

• Période de mise à jour des données : 10 ms

• Alimentation du transmetteur : 15,0 V ou plus (à 20 mA), 29,3 V ou moins (à 0 mA)

• Dérive de température : ±16 µA / 10 °C

• Consommation maximale de courant : 360 mA (5 V CC), 450 mA (24 V CC)

• Poids : 0,3 kg

Options de Modèle

• Codes de suffixe :

• -H : Avec communication numérique (protocole HART)

• 5 : Pas de protection contre l'explosion

• 0 : Type de base

---
