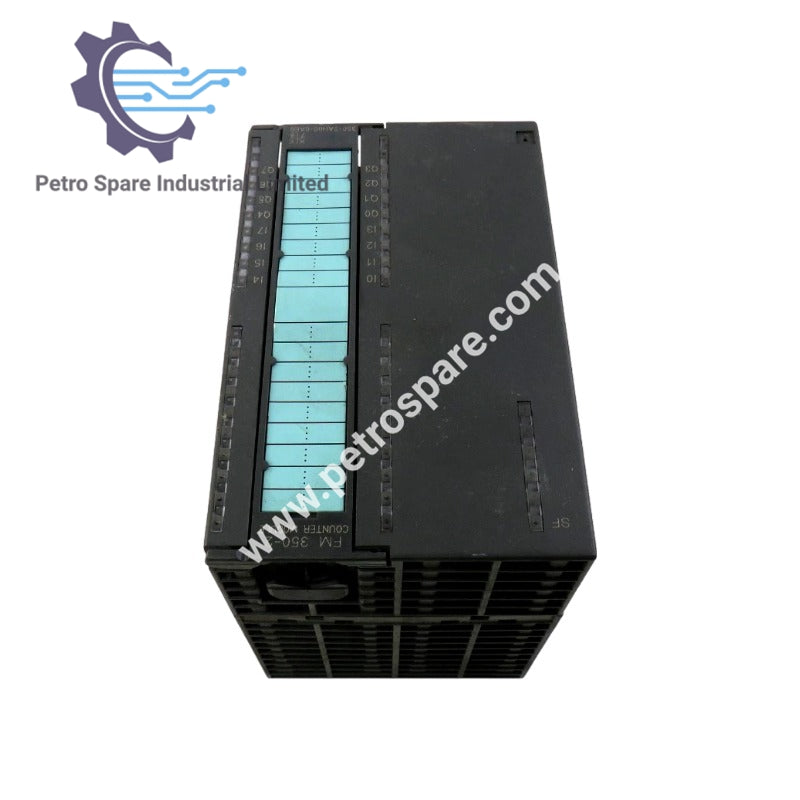

6ES7350-2AH00-0AE0

Spécifications générales

• Désignation du type de produit: Module compteur FM 350-2

• Numéro de commande: 6ES7350-2AH00-0AE0

• Famille: SIMATIC S7-300

• Description: 8 canaux, 20 kHz, encodeur 24V pour comptage, mesure de fréquence, mesure de vitesse, mesure de durée de période et proportionnement ; comprend un package de configuration et une documentation électronique sur CD

• Poids: Environ 460 g

Tension d'alimentation

• Tension auxiliaire 1L+, tension de charge 2L+ valeur nominale (DC): 24 V

• Plage admissible, limite inférieure (DC): 20,4 V

• Plage admissible, limite supérieure (DC): 28,8 V

Courant d'entrée

• De la tension de charge L+ (sans charge), max.: 150 mA

• Du bus de fond de panier 5 V DC, max.: 100 mA

Alimentation encodeur

• Type de tension de sortie: Alimentation encodeur NAMUR : 8,2 V ±2 %

• Protection contre les courts-circuits: Oui

• Courant de sortie, valeur nominale: 200 mA

Perte de puissance

• Perte de puissance, typique: 10 W

Entrées numériques – Général

• Nombre d'entrées numériques: 8

• Nombre d'entrées NAMUR: 8

• Fonctions: 1 chacun pour démarrage/arrêt de porte

Entrées numériques – Tension et courant

• Tension d'entrée pour le signal "0": -3 à +5 V

• Tension d'entrée pour le signal "1": 11 à 30,2 V

• Courant d'entrée pour le signal "0", max. (courant de repos admissible): 2 mA

• Courant d'entrée pour le signal "1", typique: 9 mA

Entrées numériques – Délai d'entrée

• Pour entrées standard, de "0" à "1", max.: 50 µs

Dimensions physiques

• Largeur: 80 mm

• Hauteur: 125 mm

• Profondeur: 120 mm

---
