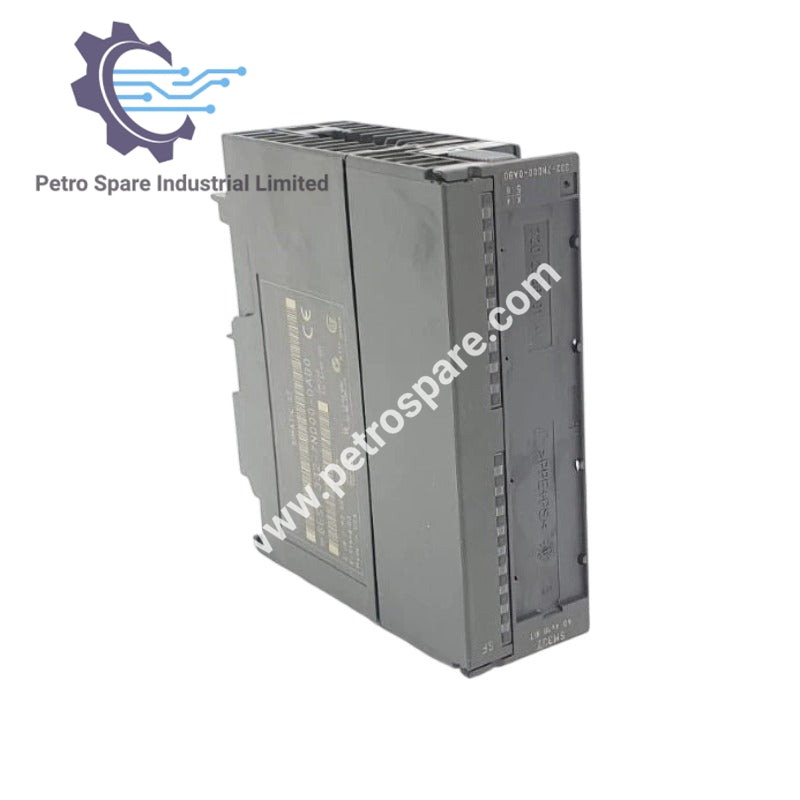

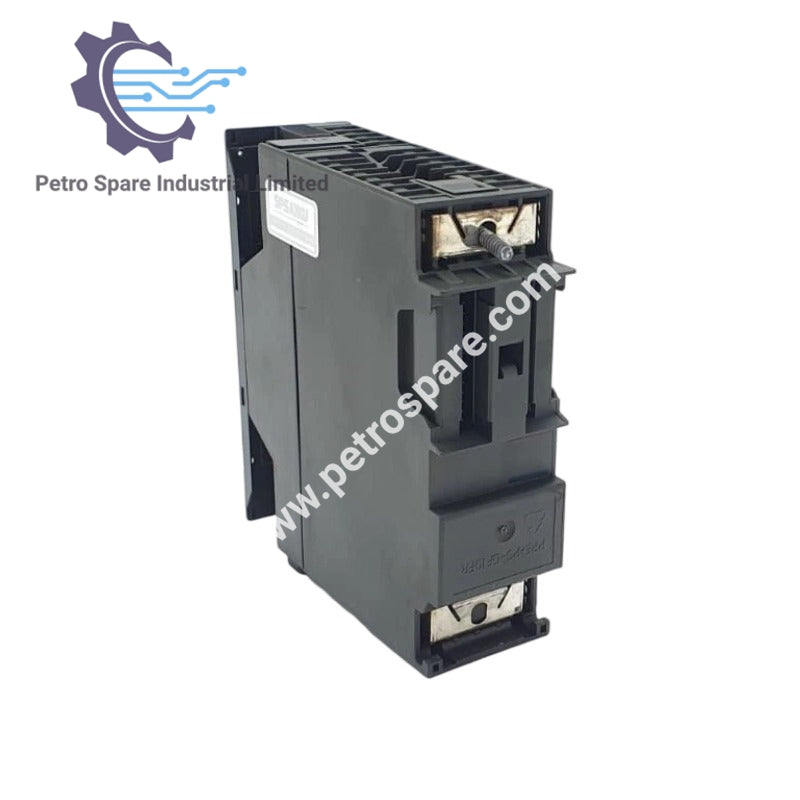

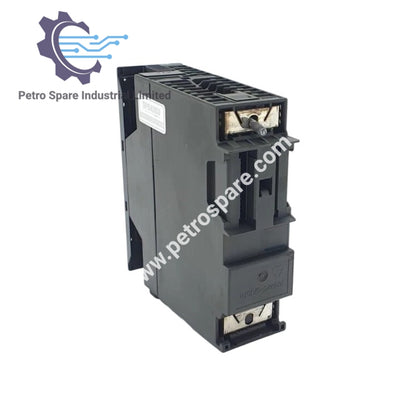

6ES7332-7ND00-0AB0

Spécifications générales

• Désignation du type de produit: Module de sortie analogique

• Numéro de commande: 6ES7332-7ND00-0AB0

• Famille: SIMATIC S7

• Poids: Environ 220 g

Tension d'alimentation

• Tension de charge L+ valeur nominale (DC): 24 V

Courant d'entrée

• Depuis tension de charge L+ (sans charge), max.: 240 mA

• Depuis bus de fond de panier 5 V DC, max.: 60 mA

Perte de puissance

• Perte de puissance, typique: 3 W

Sorties analogiques – Général

• Nombre de sorties analogiques: 4

• Sortie tension, protection contre court-circuit: Oui

• Sortie tension, courant de court-circuit, max.: 40 mA

• Sortie courant, tension à vide, max.: 18 V

Plages de sortie

• Plages de sortie tension:

  • 0 à 10 V : Oui

  • 1 V à 5 V : Oui

  • -10 V à +10 V : Oui

• Plages de sortie courant:

  • 0 à 20 mA : Oui

  • -20 mA à +20 mA : Oui

  • 4 mA à 20 mA : Oui

Impédance de charge (dans la plage nominale de sortie)

• Avec sorties tension, impédance de charge min.: 1 kΩ

• Avec sorties tension, charge capacitive max.: 1 µF

• Avec sorties courant, impédance de charge max.: 500 Ω

• Avec sorties courant, charge inductive max.: 1 mH

Longueur du câble

• Câble blindé, longueur max.: 200 m

Génération de valeur analogique pour sorties

• Résolution avec dépassement (bits incluant le signe), max.: 16 bits

• Temps de conversion (par canal): 1,5 ms

Dimensions physiques

• Largeur: 40 mm

• Hauteur: 125 mm

• Profondeur: 120 mm

---
