6AV2124-0UC02-0AX1

Présentation du produit

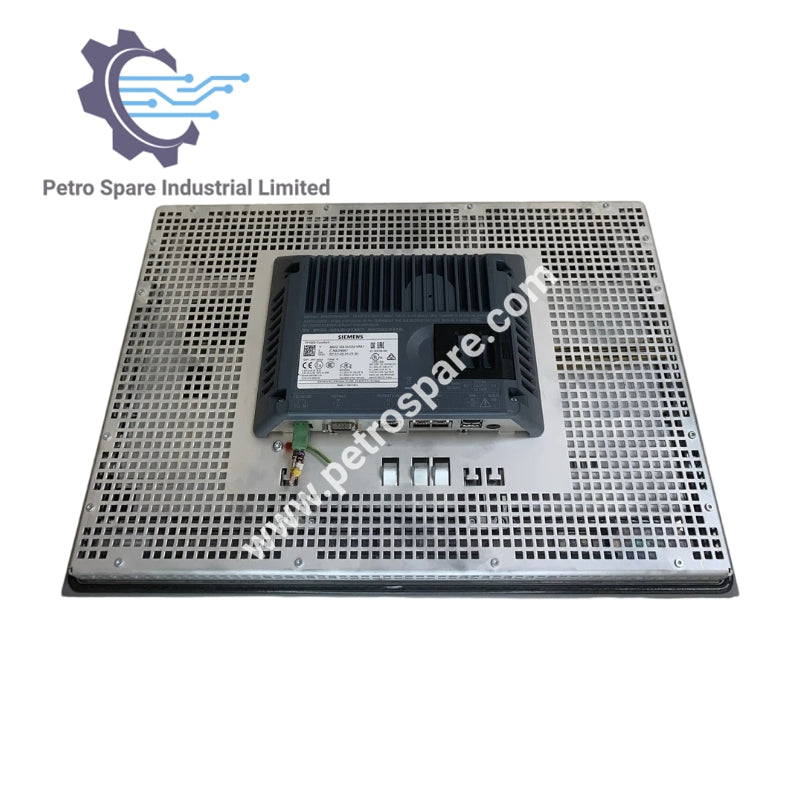

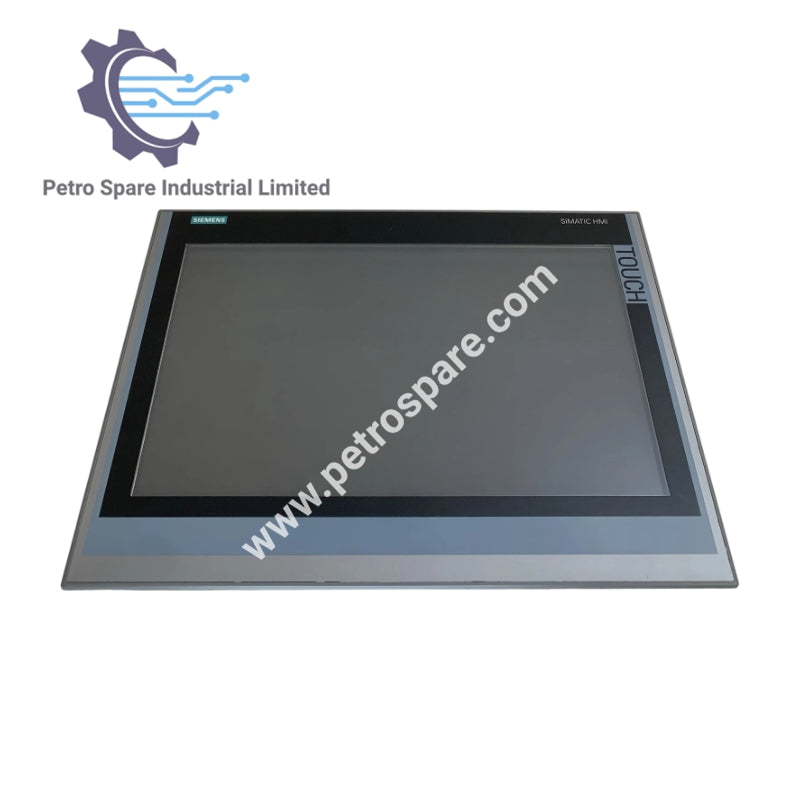

6AV2124-0UC02-0AX1 est le SIMATIC HMI TP1900 Comfort, un panneau Comfort doté d’un grand écran tactile TFT grand format conçu pour une visualisation haute résolution et une communication industrielle multi-protocoles.

Caractéristiques techniques

Écran
Type d’écran : TFT
Diagonale de l’écran : 18,5 pouces
Résolution : 1366 × 768 pixels
Largeur de l’écran : 409,8 mm
Hauteur de l’écran : 230,4 mm
Profondeur des couleurs : 16 777 216 couleurs
MTBF du rétroéclairage (à 25 °C) : 50 000 h
Gradation du rétroéclairage : 0–100%

Tension d’alimentation
Tension nominale : 24 V
Plage de fonctionnement : 19,2–28,8 V

Données électriques
Consommation de courant (nominale) : 1,7 A
Courant d’appel I²t : 0,5 A²·s
Puissance active consommée (typique) : 41 W

Processeur
Architecture : x86

Interfaces
Ethernet industriel : PROFINET
Support bus de terrain : MPI / PROFIBUS DP

Mémoire
Mémoire de configuration : 24 Mo

---
