531X300CCHBDM3

Présentation

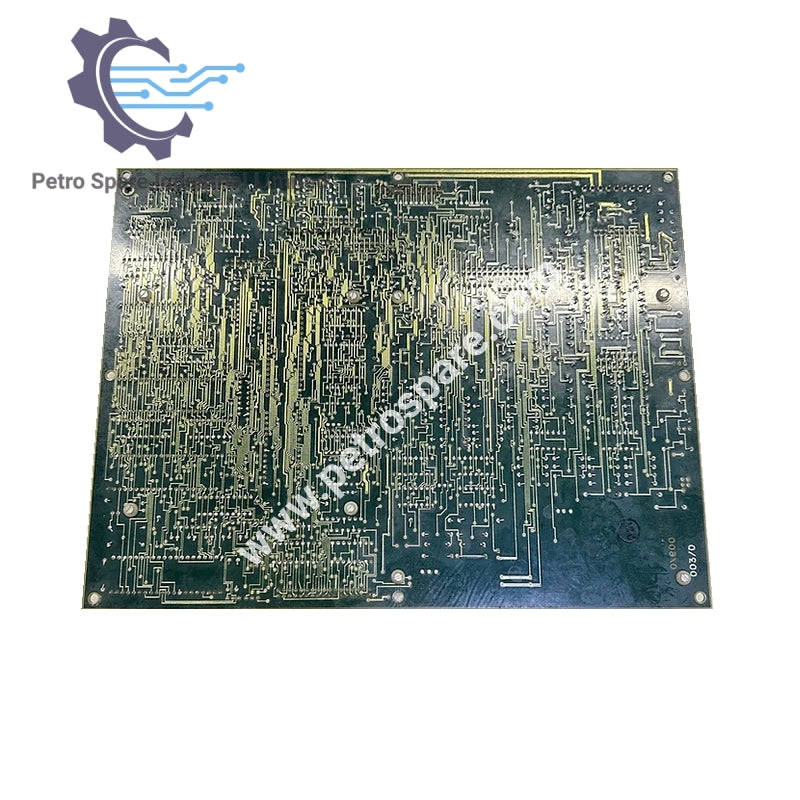

GE 531X300CCHBDM3 est une grande carte de commande de la série 531X, conçue pour être utilisée dans des variateurs GE à usage général tels que l’AC300.

Composants

• Réseaux de résistances : des dizaines

• Potentiomètres : 8

• Résistances : à couche métallique

• Condensateurs : polyester métallisé, électrolytiques en aluminium, céramique

• Transistors : présents

• Circuits intégrés : plusieurs

• Voyants LED : présents

• Interrupteurs à cavalier : configurables

• Câblage en surface : présent

Connecteurs

• Connecteurs de câble à broches mâles verticaux : 5 (en bas) + 1 (sur le bord supérieur)

• Connecteurs à broches : 2 (en bas)

• Broches de bornier : −15 V, +15 V, +24 V, −24 V, +5 V

Mécanique

• Entretoises : 8 (pour les cartes auxiliaires)

---
