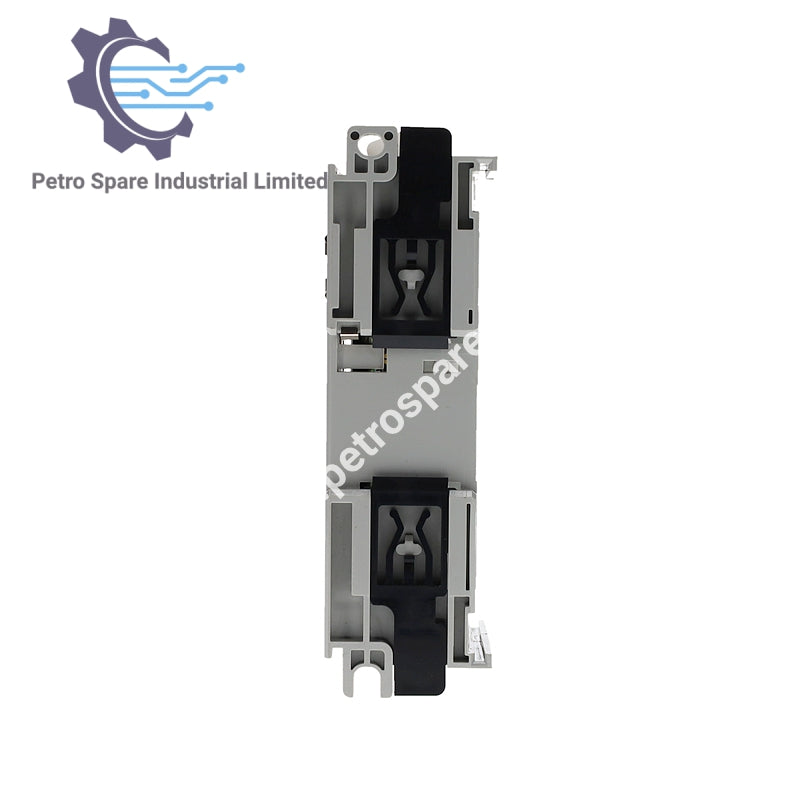

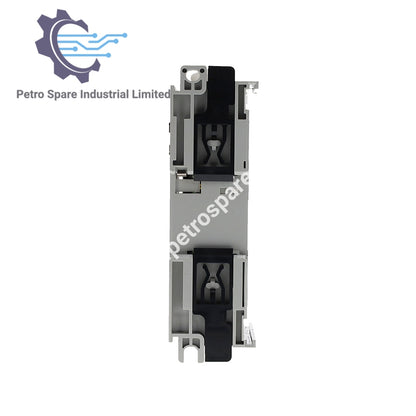

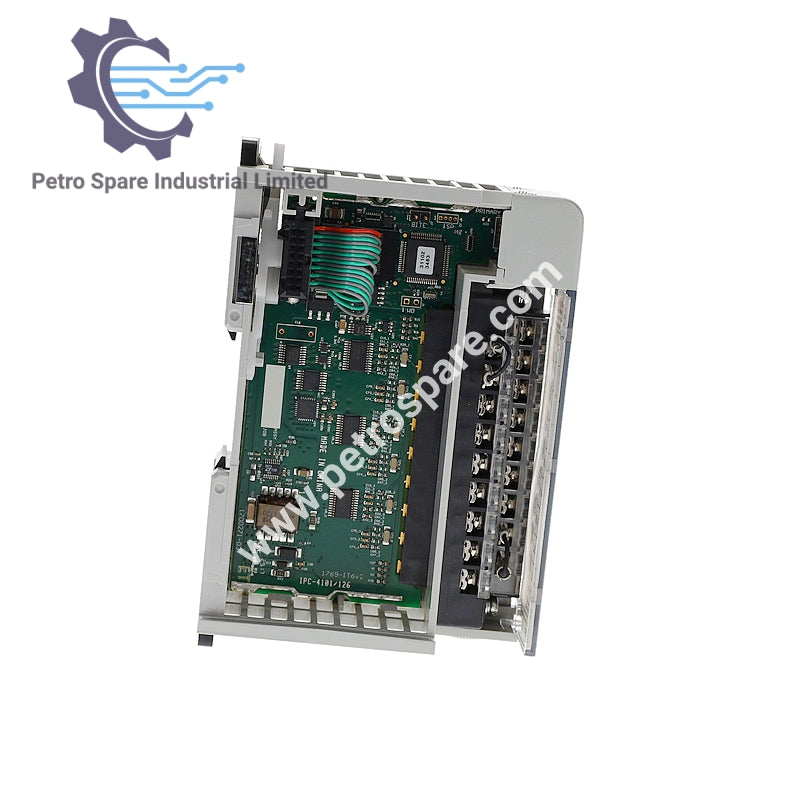

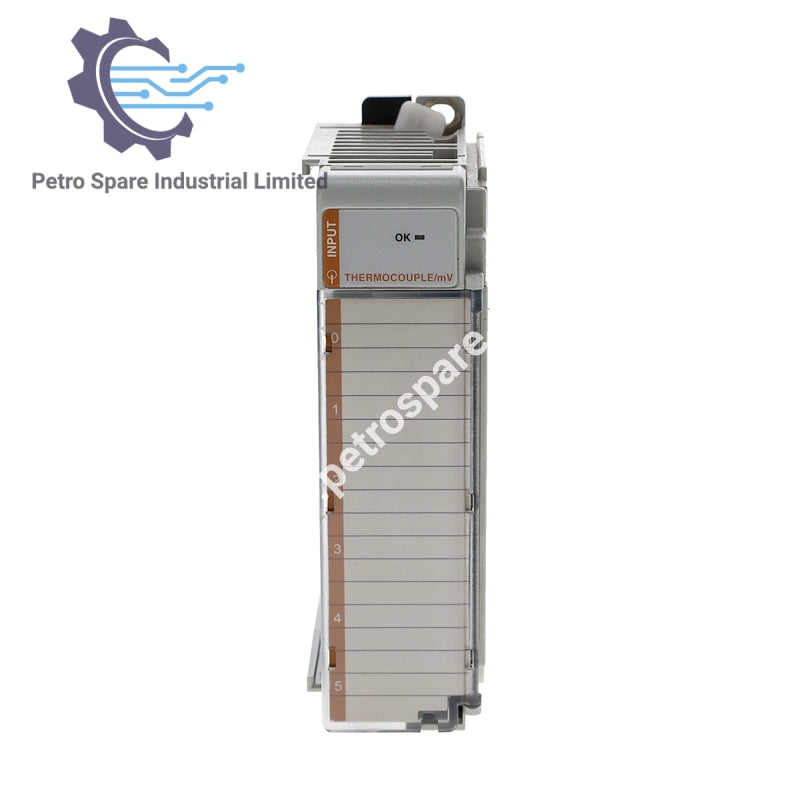

1769-IT6

Présentation

Le 1769-IT6 est un module compact d'entrée thermocouple et millivolt conçu pour la mesure de température haute précision dans les systèmes Allen-Bradley.

Spécifications physiques

• Dimensions (H × P × L) : 118 × 87 × 35 mm

• Hauteur avec languettes de montage : 138 mm

Conditions environnementales

• Température de fonctionnement : 0…60 °C (32…140 °F)

• Température de stockage : -40…85 °C (-40…185 °F)

• Humidité : 5…95 % sans condensation

• Altitude : Jusqu'à 2000 m (6561 ft)

Normes de vibration et de choc

• Vibration (fonctionnement) : 10…500 Hz, 5 g, 0,030 in. crête à crête

• Vibration (fonctionnement du relais) : 2 g

• Choc (en fonctionnement, montage sur panneau) : 30 g, 11 ms

• Choc (en fonctionnement, montage sur rail DIN) : 20 g, 11 ms

• Choc (relais, montage sur panneau) : 7,5 g

• Choc (relais, montage sur rail DIN) : 5 g

• Choc (hors fonctionnement, montage sur panneau) : 40 g

• Choc (hors fonctionnement, montage sur rail DIN) : 30 g

Installation et câblage

• Distance d'alimentation électrique : 8 (pas plus de 7 modules depuis l'alimentation)

• Câble recommandé (entrées mV) : Belden 8761 (blindé)

• Câble recommandé (thermocouple) : Fil d'extension blindé spécifique au type de thermocouple

---
