1762-OW16

Présentation

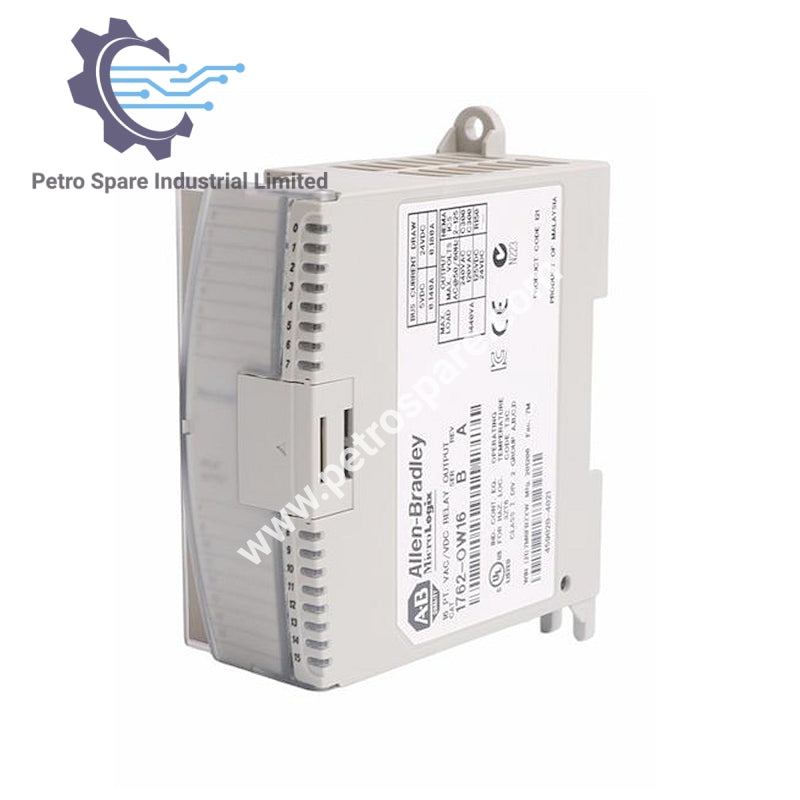

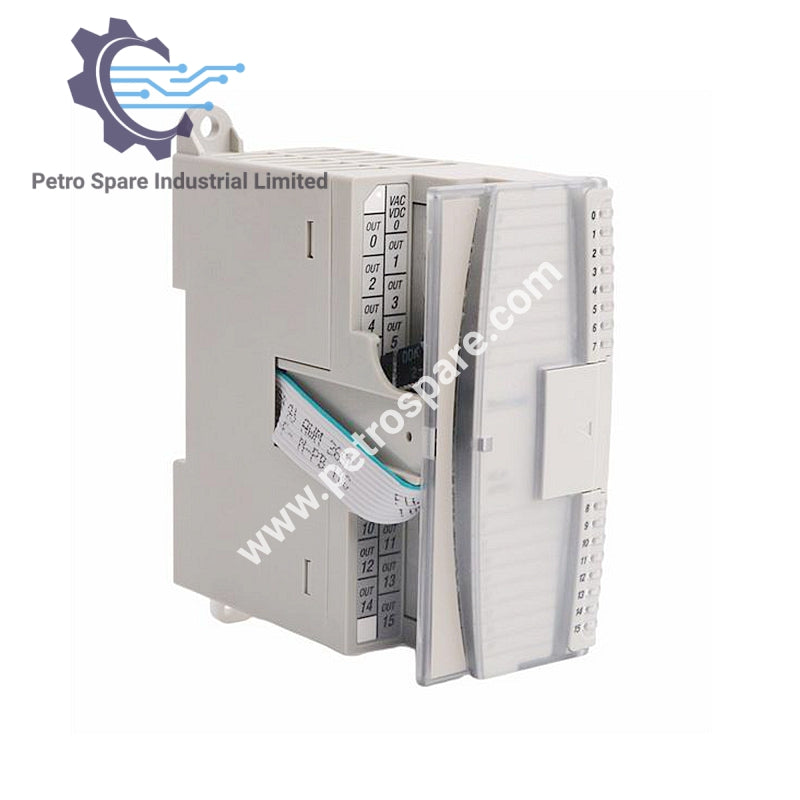

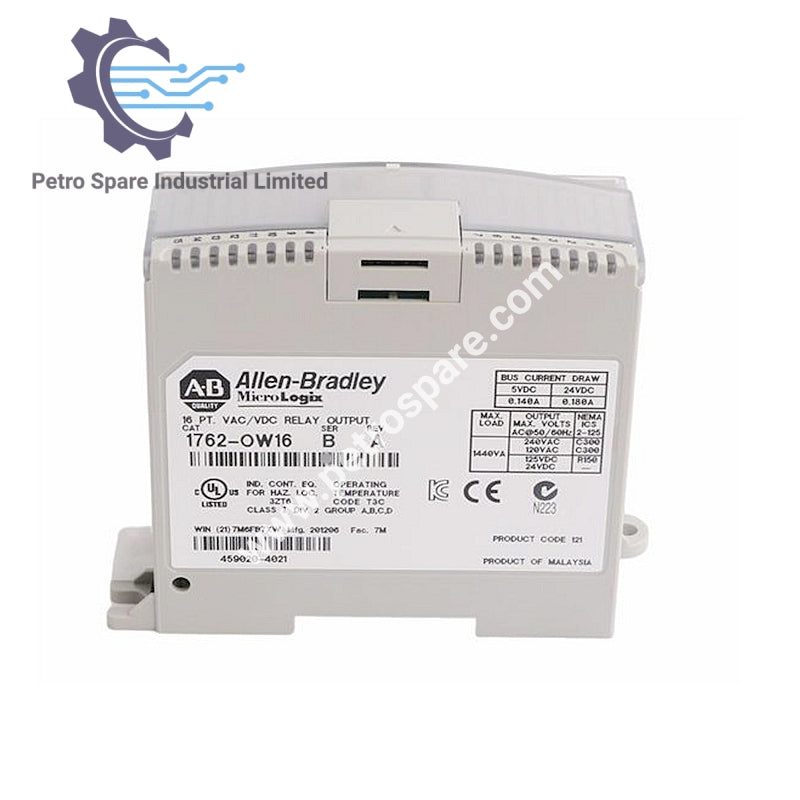

Le 1762-OW16 est un module de sortie relais Allen-Bradley MicroLogix avec 16 points.

Dimensions & Poids

• Hauteur : 90 mm (110 mm avec languettes de montage) / 3,54 in. (4,33 in. avec languettes)

• Largeur : 40,4 mm / 1,59 in.

• Profondeur : 87 mm / 3,43 in.

Conditions environnementales

• Température de fonctionnement : 0°C à +55°C (+32°F à +131°F)

• Température de stockage : −40°C à +85°C (−40°F à +185°F)

• Humidité de fonctionnement : 5% à 95% sans condensation

• Altitude de fonctionnement : jusqu'à 2000 m (6561 ft)

Vibrations & Chocs

• Vibrations (en fonctionnement) : 10–500 Hz, 5G, 0,030 in. crête à crête, 2 h/axe

• Vibrations lors du fonctionnement du relais : 1,5G

• Chocs (en fonctionnement) : 30G montage sur panneau, 3 impulsions/axe

• Chocs lors du fonctionnement du relais : 7G

• Chocs (hors fonctionnement) : 50G montage sur panneau (40G rail DIN), 3 impulsions/axe

Certifications

• Approbations d'agence : UL 508, C-UL (CSA C22.2 No. 142), conforme CE

• Emplacement dangereux : Classe I, Div. 2, Groupes A, B, C, D (UL1604 / CSA C22.2 No. 213)

• Conformité CEM : EN50081-2 Classe A

Niveaux d'immunité CEM

• Immunité ESD : 4 kV contact, 8 kV air, 4 kV indirect (IEC1000-4-2)

• Immunité rayonnée : 10 V/m, 80–1000 MHz, 80% AM, +900 MHz porteuse modulée (IEC1000-4-3)

• Rafale transitoire rapide : 2 kV, 5 kHz (IEC1000-4-4)

• Immunité aux surtensions : 2 kV mode commun, 1 kV différentiel (IEC1000-4-5)

• Immunité conduite : 10 V, 0,15–80 MHz (IEC1000-4-6)

---
