1756-L82EXT

Présentation

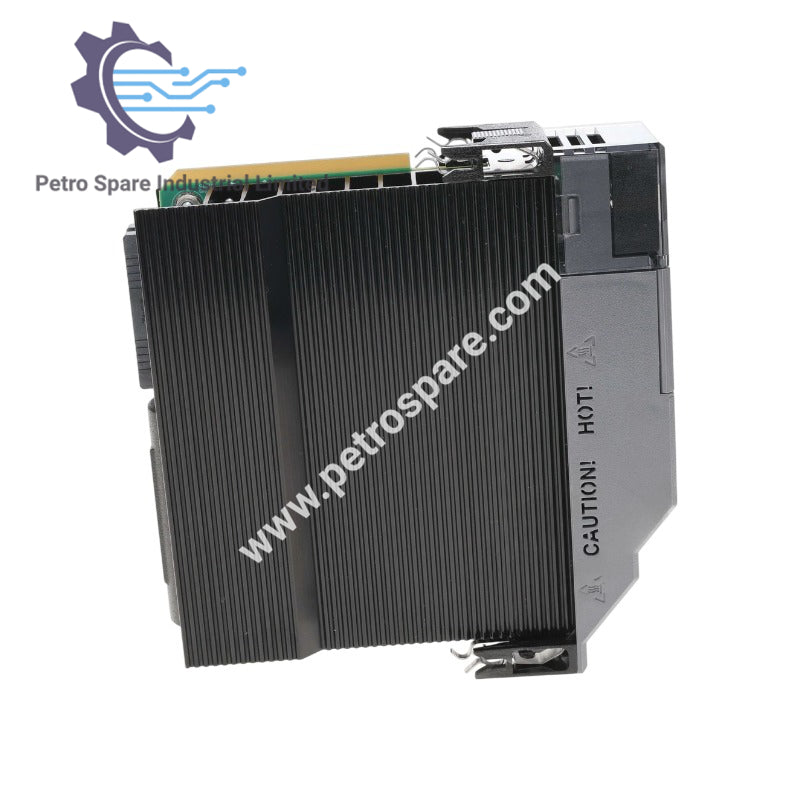

• Désignation du type de produit : Contrôleur ControlLogix-XT 5580
• Modèle : 1756-L82EXT
• Description : Contrôleur Température Étendue (XT) avec port Ethernet intégré, conçu pour des applications en environnements difficiles
• Tâches du contrôleur : 32 tâches (y compris combinaisons de tâches continues, périodiques et événementielles), jusqu’à 1000 programmes par tâche

Ports de communication

• Ports de communication intégrés : 1 port USB + 1 port Ethernet intégré
• Communication via port USB : USB 2.0, pleine vitesse (12 Mbps) ; uniquement pour programmation, configuration, mise à jour du firmware et modifications en ligne
• Performance Ethernet : 10/100/1000 Mbps

Capacité E/S (Classe 0/1) - paquets/seconde

• Sans sécurité CIP : 128 000
• Avec protection d’intégrité : 40 000
• Avec protection d’intégrité et de confidentialité : 20 000

Capacité de débit de messages (Classe 3) - messages HMI/MSG/seconde

• Port avant sans sécurité CIP : 2 000
• Port avant avec protection d’intégrité : 1 500
• Port avant avec protection d’intégrité et de confidentialité : 900
• Backplane : 4 000 (avec plusieurs modules 1756-EN4TR)
• Backplane en redondance Logix : 2 000

Options de communication

• Réseaux supportés : EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O, SERCOS, ainsi que réseaux de processus et d’appareils tiers
• Nombre maximal de nœuds EtherNet/IP supportés : 175 nœuds
• Nombre maximal de nœuds OPC UA supportés : 600 nœuds

---
