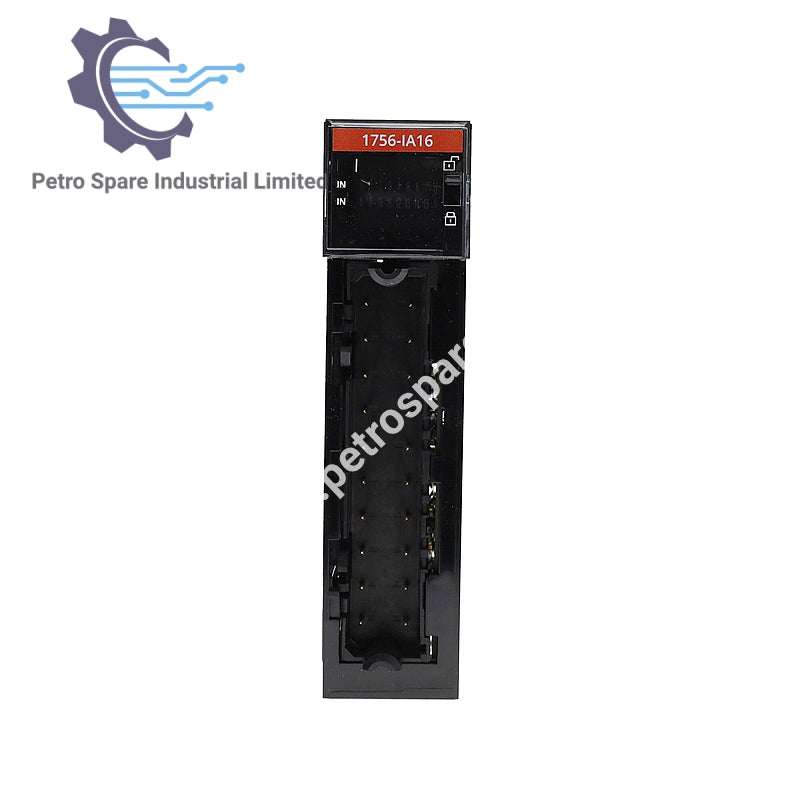

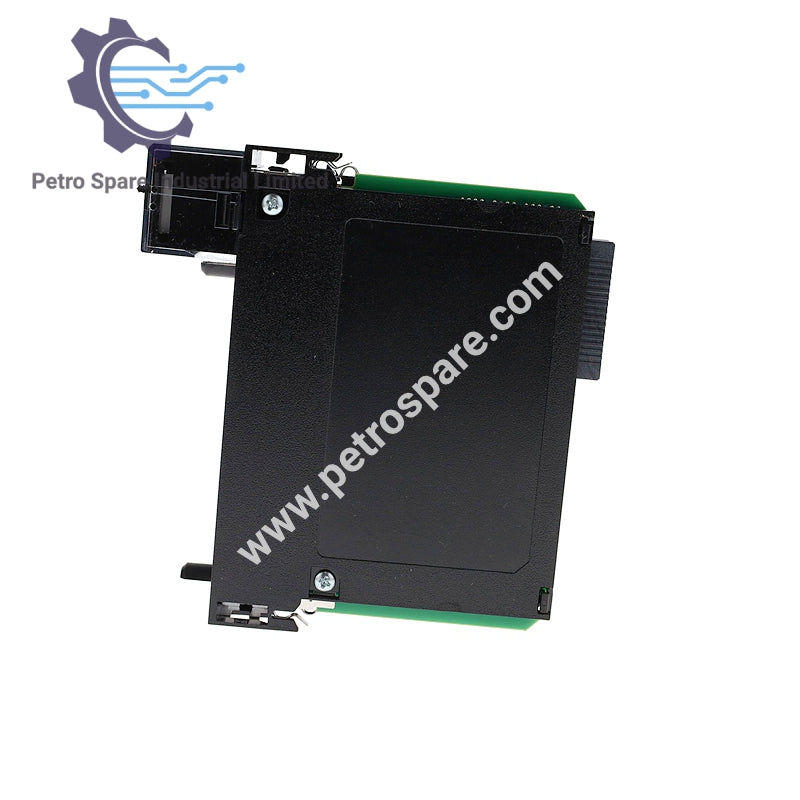

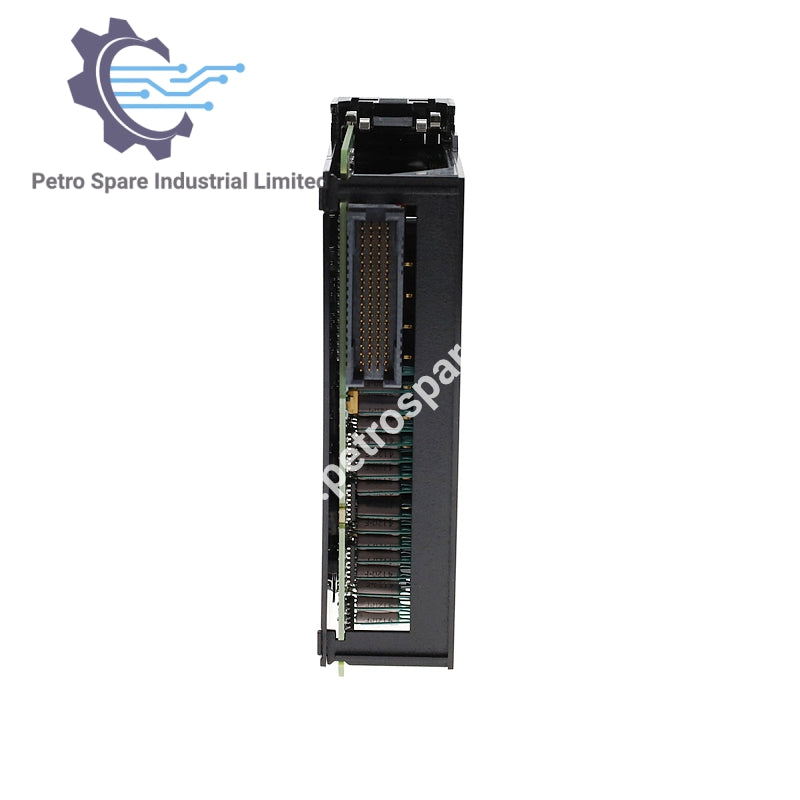

1756-IA16

Présentation du produit

Le 1756-IA16 est un module d'entrée numérique CA Allen-Bradley ControlLogix avec 16 entrées, conçu pour une acquisition fiable des signaux CA dans les systèmes d'automatisation industrielle.

---

Informations générales

• Marque : Allen-Bradley

• Type de module : Module d'entrée numérique CA

• Nombre d'entrées : 16

• Borne amovible (RTB) : 1756-TBNH, 1756-TBSH

---

Spécifications électriques

• Plage de tension d'entrée : 74–132 V CA

• Courant en état ON : 5 mA min @ 79 V CA, 13 mA max @ 132 V CA

• Courant maximal en état OFF : 2,5 mA

• Courant du backplane : 100–105 mA @ 5,1 VCC, 2 mA @ 24 VCC

• Puissance totale du backplane : 0,58 W

• Dissipation de puissance : 5,8 W à 60°C

---

Caractéristiques temporelles

• Temps de mise à jour cyclique : 200 µs – 750 ms

• Délai de transition ON : Matériel 8 ms max + filtre sélectionnable par l'utilisateur 9 ou 18 ms

• Délai de transition OFF : Matériel 10 ms max + filtre sélectionnable par l'utilisateur 1 ou 2 ms

---
