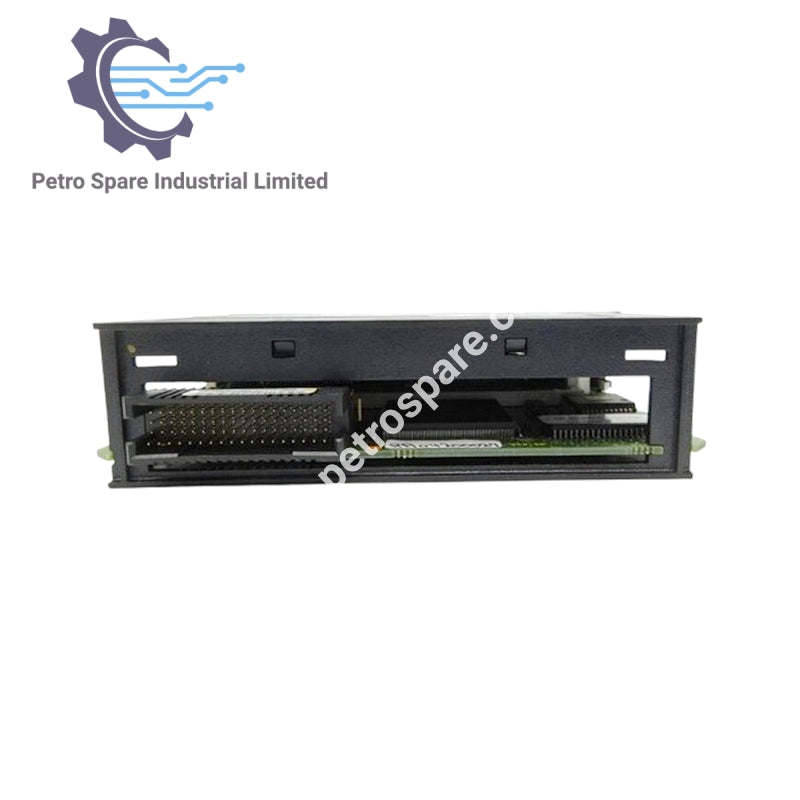

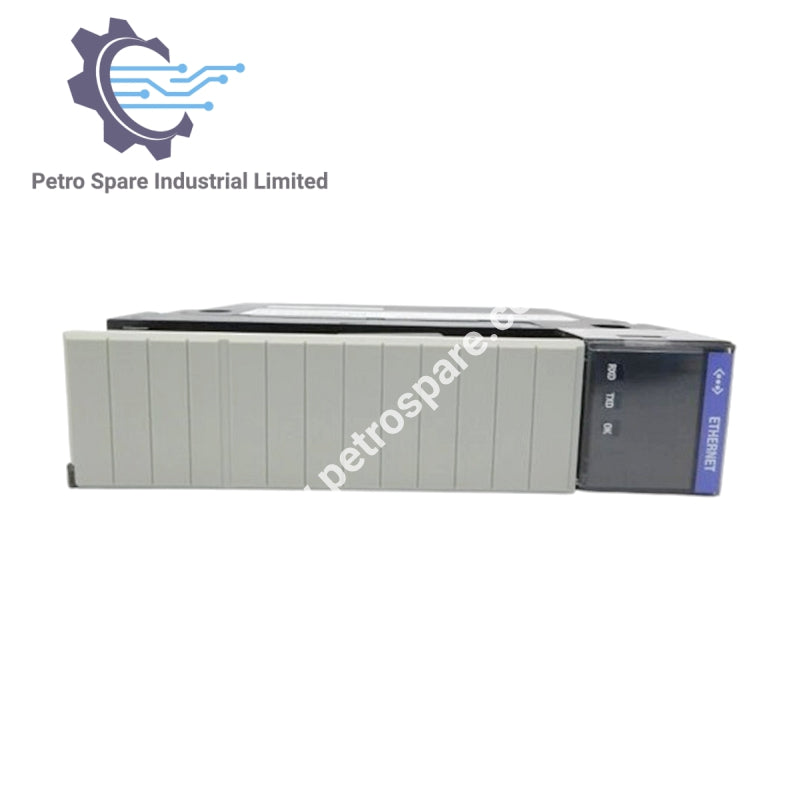

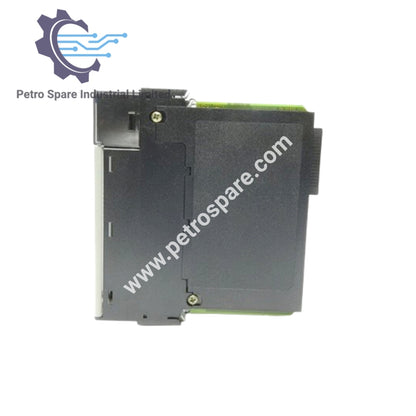

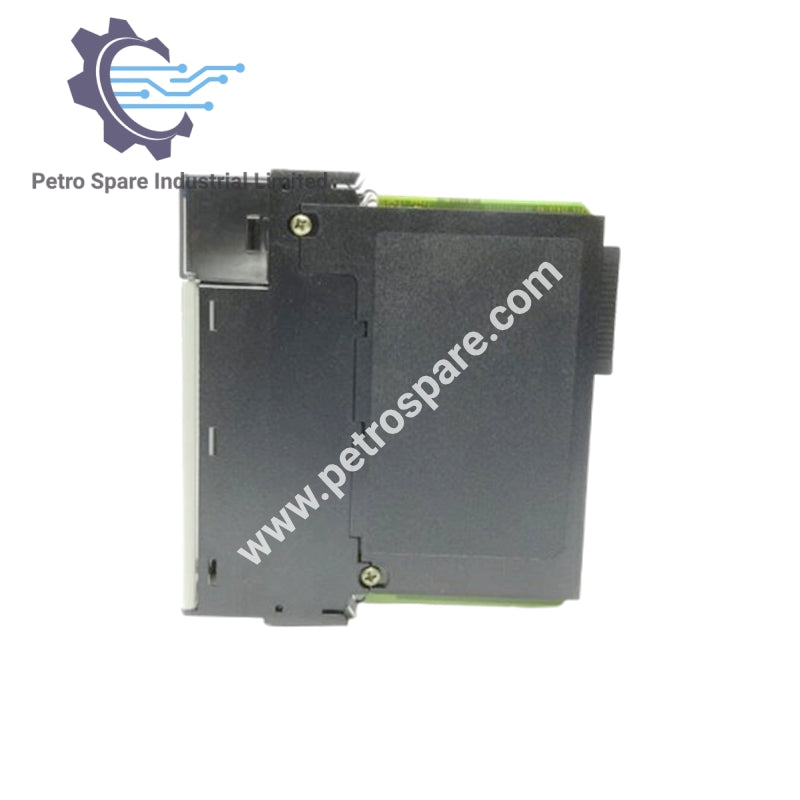

1756-ENET

Aperçu

Le Allen-Bradley 1756-ENET est un module de communication Ethernet de la série ControlLogix, prenant en charge les fonctions de messagerie et de scanner/adaptateur.

Fonctionnalités réseau

• Ports de communication : 1 Ethernet, 1 AUI

• Vitesse de transfert : 10 Mbps

• Topologies prises en charge : Linéaire

• Fonctions : scanner / adaptateur, messagerie

Compatibilité

• Châssis supportés : 1756-A4, -A7, -A10, -A13 (séries A & B)

• Alimentations : 1756-PA72, 1756-PB72

Puissance et courant

• Courant du backplane (5,1 VCC) : 900 mA

• Courant du backplane (24 VCC) : 350 mA

• Dissipation de puissance : max 13,3 W

Indicateurs et environnement

• Indicateurs LED : TXD, RXD, OK

• Température de fonctionnement : 0–60 °C (32–140 °F)

• Type de boîtier : Ouvert

• Emplacement de montage : n'importe quel emplacement dans le châssis

---
