1746SC-INO4VI

Aperçu

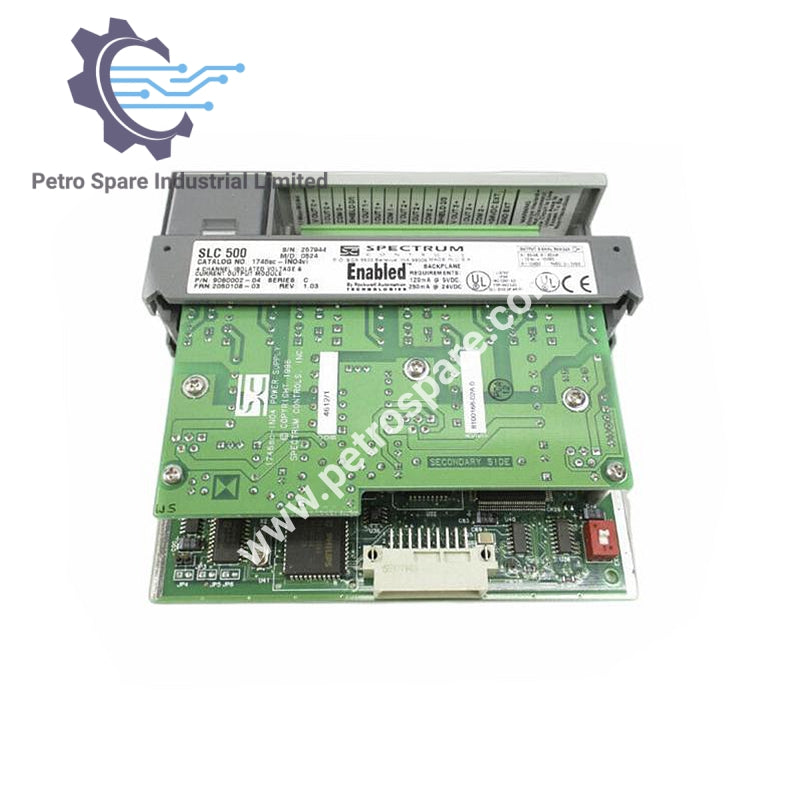

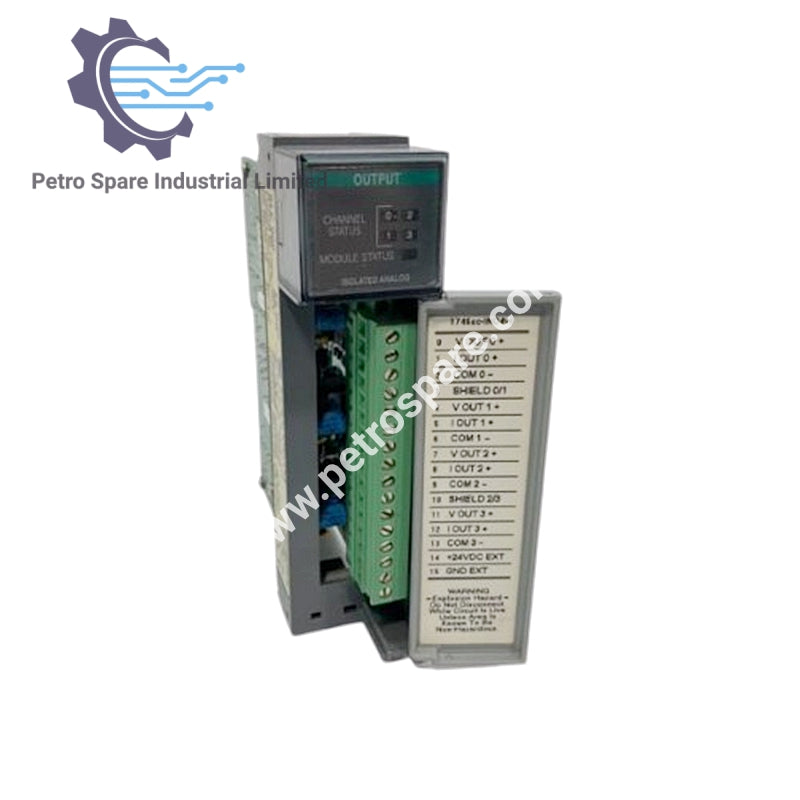

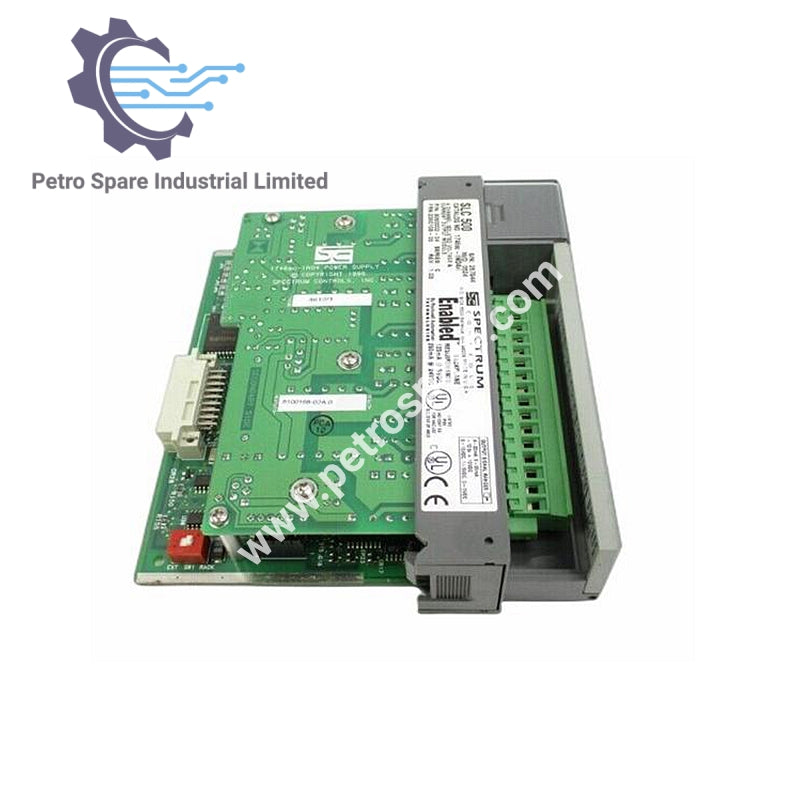

1746SC-INO4VI est un module de sortie analogique isolé 4 canaux d'Allen-Bradley, conçu pour un contrôle précis et fiable des signaux analogiques.

Consommation électrique

• Courant du backplane:

• 120 mA à 5 VCC

• 250 mA à 24 VCC

• Consommation électrique typique : 0,6 W

Canal et isolation

• Nombre de canaux : 4 (différentiels, isolés individuellement)

• Tension d'isolement : 750 VCC canal à canal et câblage terrain vers backplane

• Emplacement E/S : n'importe quel emplacement E/S 1746 sauf l'emplacement 0

Caractéristiques du signal et de la sortie

• Conversion A/N : Sigma-Delta

• Étalonnage : Étalonné en usine

• Compensation de température : une fois par minute

• Impédance de sortie:

• Sorties courant : >1 MΩ

• Sorties tension (INO4vi uniquement) : <1 Ω

• Plage de charge:

• Sorties courant : 0 à 500 Ω

• Sorties tension (INO4vi uniquement) : ≥1 kΩ

• Courant max (mode tension, INO4vi uniquement) : 10 mA

• Temps de réponse de sortie : 1 ms (0–95 % de l'échelle complète)

---
