1746-OB8

Description

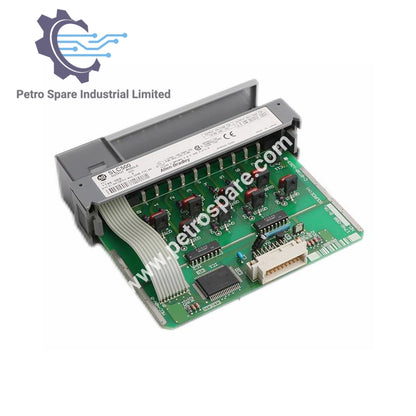

1746-OB8 est un module de sortie  DC 8 points pour la série Allen-Bradley SLC 500, conçu pour fournir des signaux 24V DC avec une commutation rapide et une gestion fiable du courant.

Informations générales

• Catégorie de tension : sortie de signal 24V DC

• Nombre de sorties: 8

• Points par commun: 8

• Plage de tension de fonctionnement : 10–50 V DC (source)

Spécifications électriques

• Courant du backplane (5V DC) : 0,135 A

• Courant du backplane (24V DC) : 0,0 A

• Chute de tension en état de marche (max) : 1,2 V à 1,0 A

• Fuite en état d'arrêt (max) : 1 mA

• Courant de charge (min) : 1 mA

• Courant d'appel par point : 3,0 A pendant 10 ms

Capacité de sortie

• Courant continu par point:

• 1,0 A à 30°C (86°F)

• 0,5 A à 60°C (140°F)

• Courant continu par module (max):

• 8,0 A à 30°C (86°F)

• 4,0 A à 60°C (140°F)

Performance

• Délai de signal (charge résistive max):

• Marche = 1 ms

• Arrêt = 1 ms

---
