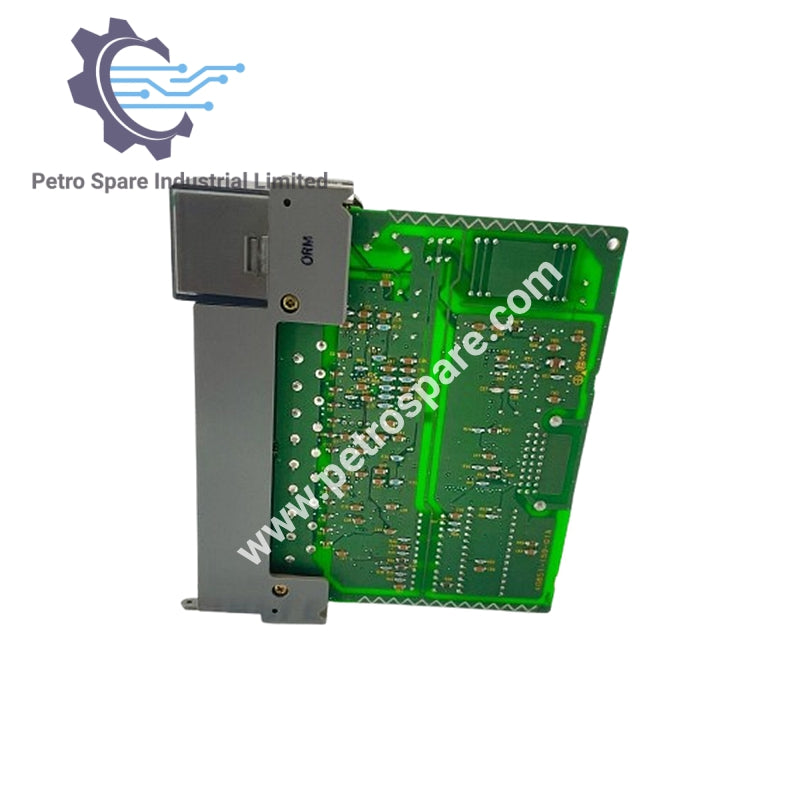

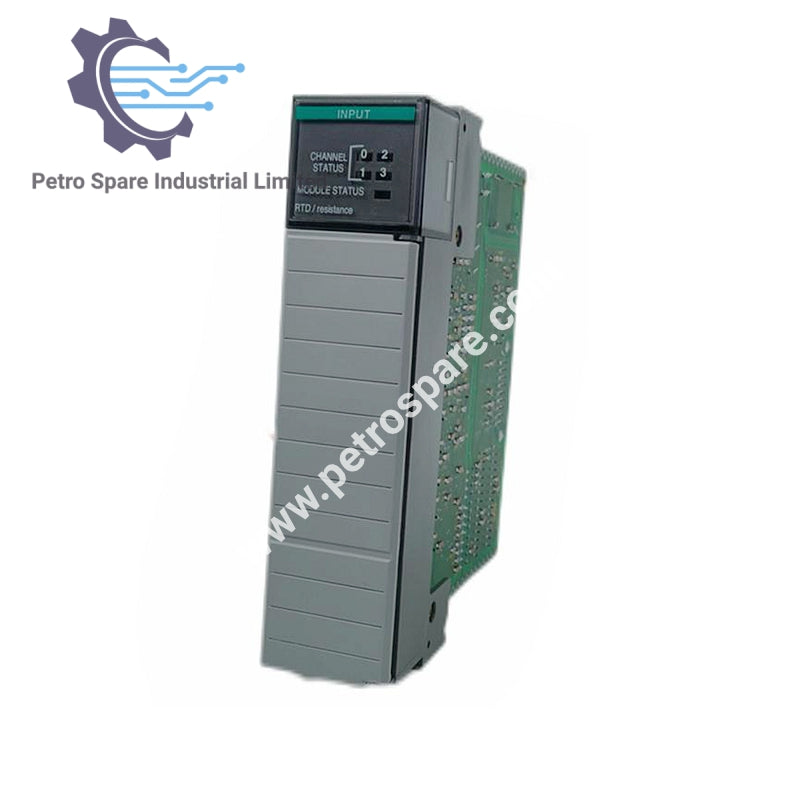

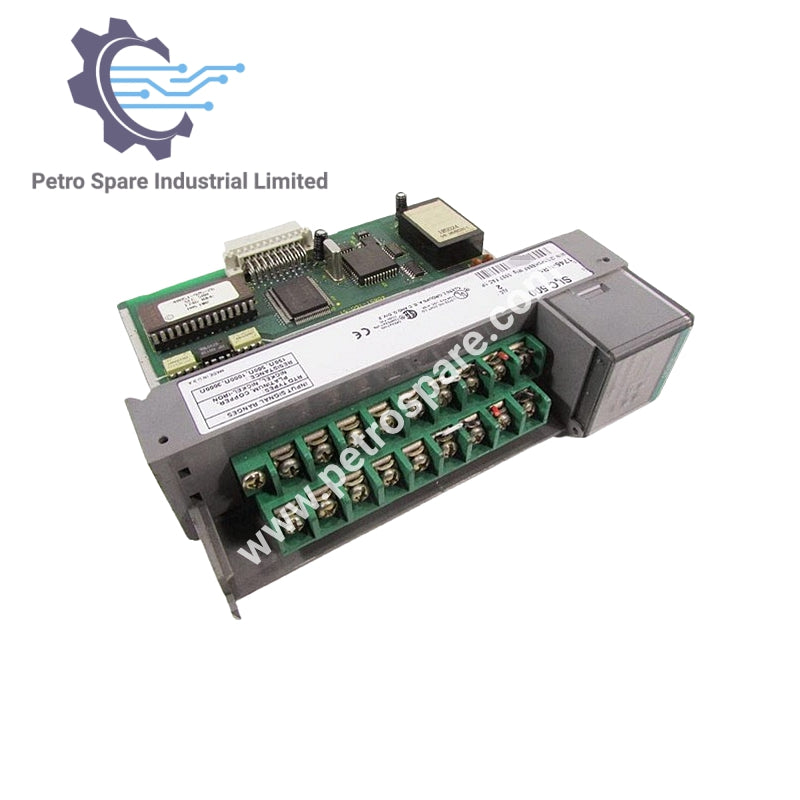

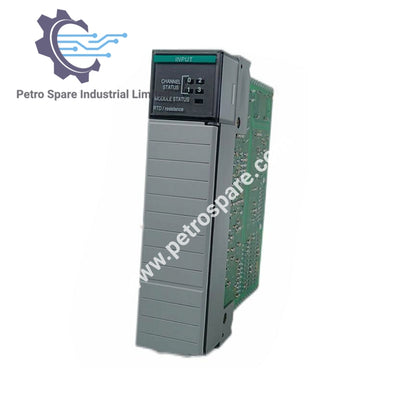

1746-NR4

Description

1746-NR4 est un module d'entrée RTD/résistance de la série SLC 500 d'Allen-Bradley, conçu pour une mesure précise de la température et de la résistance utilisant quatre canaux isolés.

Informations générales

• Série : SLC 500

• Type de module : Module d'entrée RTD/résistance

• Nombre de canaux : 4 (isolés du bus arrière)

• Emplacement du châssis E/S : n'importe quel emplacement sauf l'emplacement 0

• Méthode de conversion A/N : modulation sigma-delta

• Calibration : Auto-calibrage lors de l'activation du canal ou du changement des réglages d'entrée

• Exigences d'alimentation externe : Aucune

Exigences en matière d'alimentation

• Courant du plan de fond (5 V CC) : 50 mA

• Courant du plan de fond (24 V CC) : 50 mA

• Consommation électrique du plan de fond : 1,5 W max (0,3 W à 5 V CC, 1,2 W à 24 V CC)

Filtrage et rejet du bruit

• Filtrage d'entrée : Filtre numérique passe-bas avec fréquences de notch programmables

• Fréquences de coupure du filtre d'entrée:

• 2,62 Hz (filtre 10 Hz)

• 13,1 Hz (filtre 50 Hz)

• 15,72 Hz (filtre 60 Hz)

• 65,5 Hz (filtre 250 Hz)

• Rejet en mode commun:

• 150 dB à 50 Hz (filtre 10 & 50 Hz)

• 150 dB à 60 Hz (filtre 10 & 60 Hz)

• Rejet en mode normal:

• 100 dB à 50 Hz (filtre 10 & 50 Hz)

• 100 dB à 60 Hz (filtre 10 & 60 Hz)

• Tension maximale en mode commun : ±1 V

• Surcharge maximale autorisée : ±5 V CC ou ±5 mA

Isolation

• Isolation optique : 500 V CC pendant 1 minute (des entrées vers le châssis/plan de fond)

• Isolation entre les entrées : Aucune

---
