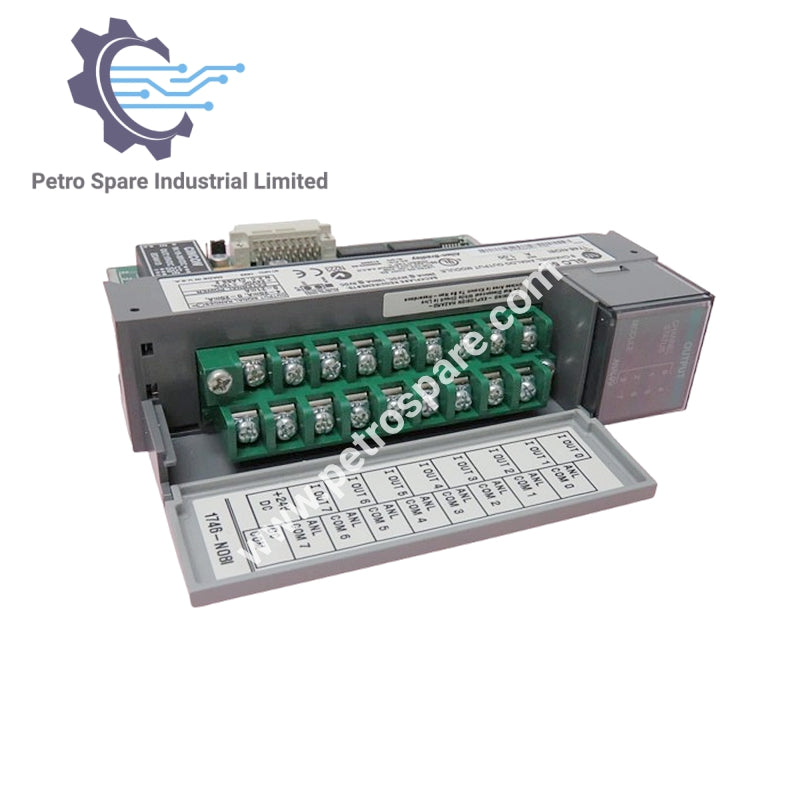

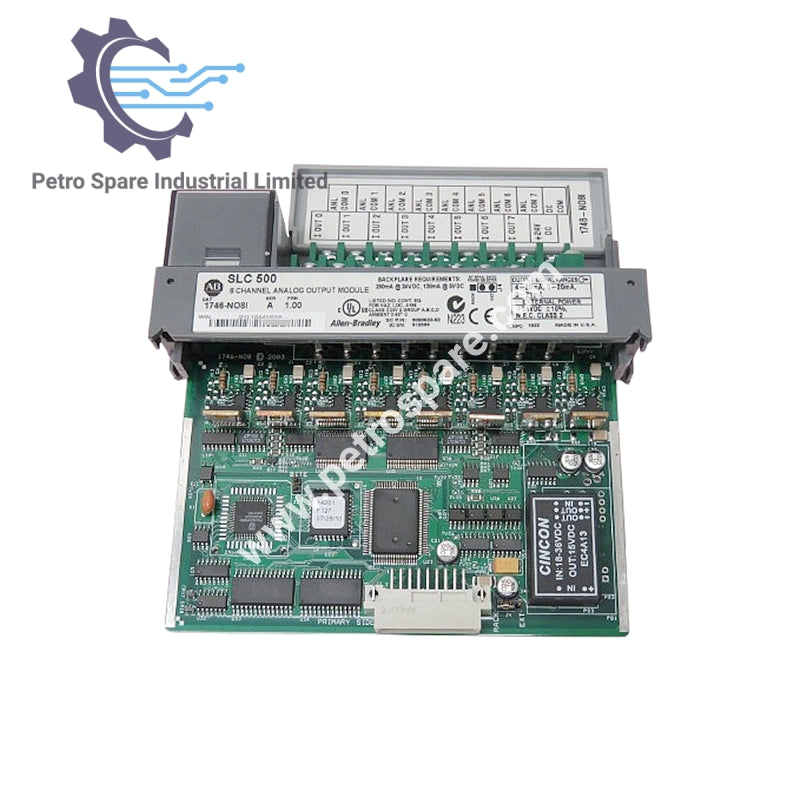

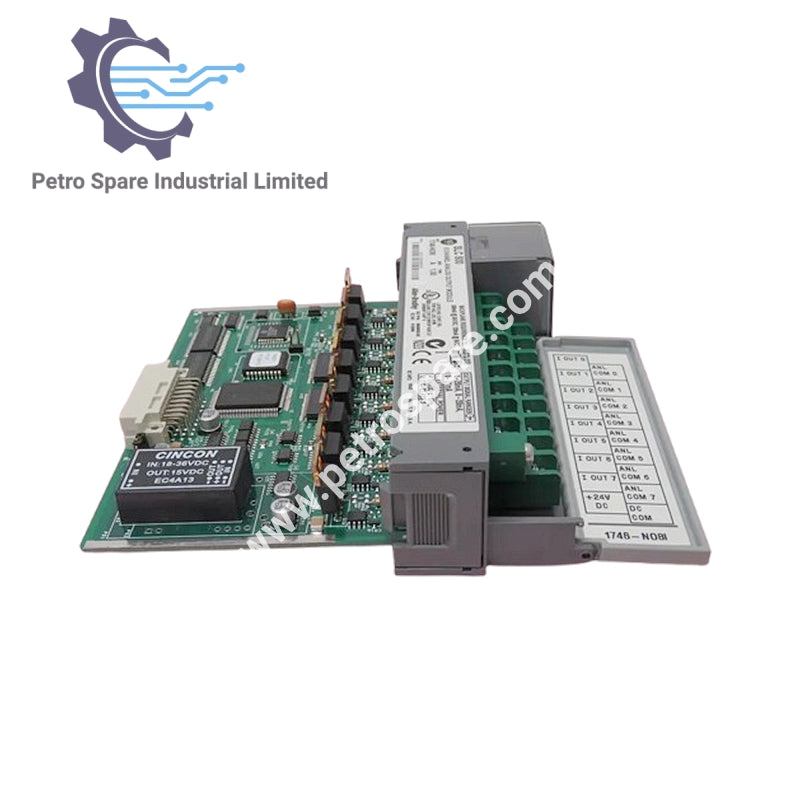

1746-NO8I

Aperçu

1746-NO8I est un module de sortie analogique 8 points pour Allen-Bradley SLC 500, supportant des sorties simple extrémité avec alimentation externe optionnelle et indicateurs d'état LED.

Emplacement et alimentation

• Emplacement dans le châssis : n'importe quel emplacement sauf l'emplacement 0

• Courant du backplane (max):

• 120 mA à 5 V CC

• 250 mA à 24 V CC (J4 réglé sur RACK)

• 0 mA à 24 V CC (J4 réglé sur EXT)

• Puissance du backplane (typique) : 5,6 W

• Dissipation thermique : 6,6 W

Alimentation externe

• Exigence : NEC Classe 2

• Tension : +24 V CC ±10%

• Courant:

• 300 mA pour 1746-NO8I

• Note : Ne pas utiliser la borne d'alimentation du châssis 24 V ; le COM CC est relié à la masse SLC

Sortie et état

• Nombre de canaux : 8 (simple extrémité)

• Indicateurs LED:

• 8 verts (état du canal)

• 1 vert (état du module)

• Étalonnage : Étalonné en usine

Isolation

• Câblage sur le backplane : 500 V CC

---
