1746-NI4

Aperçu

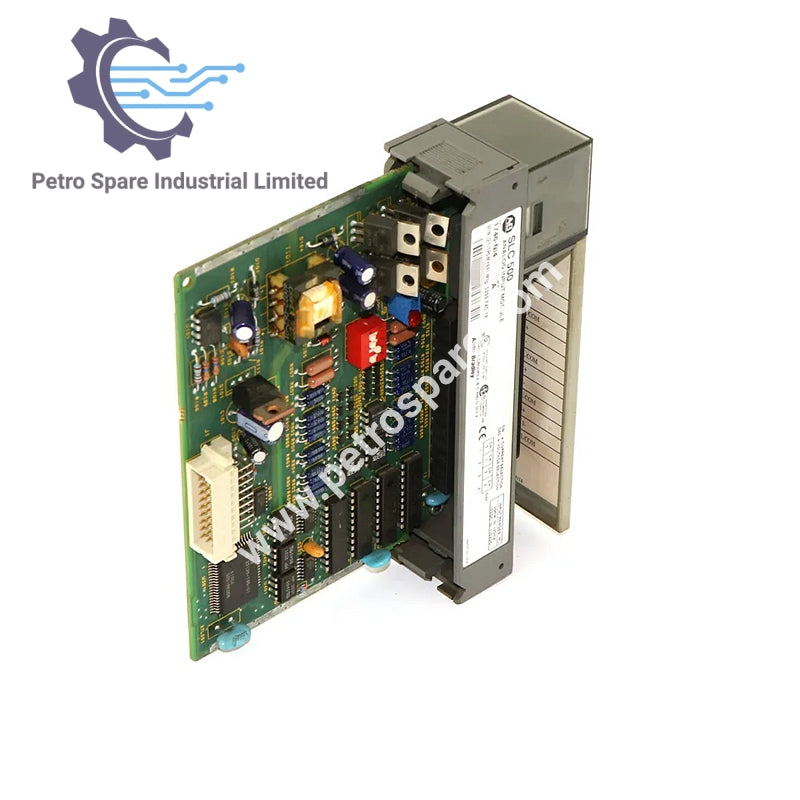

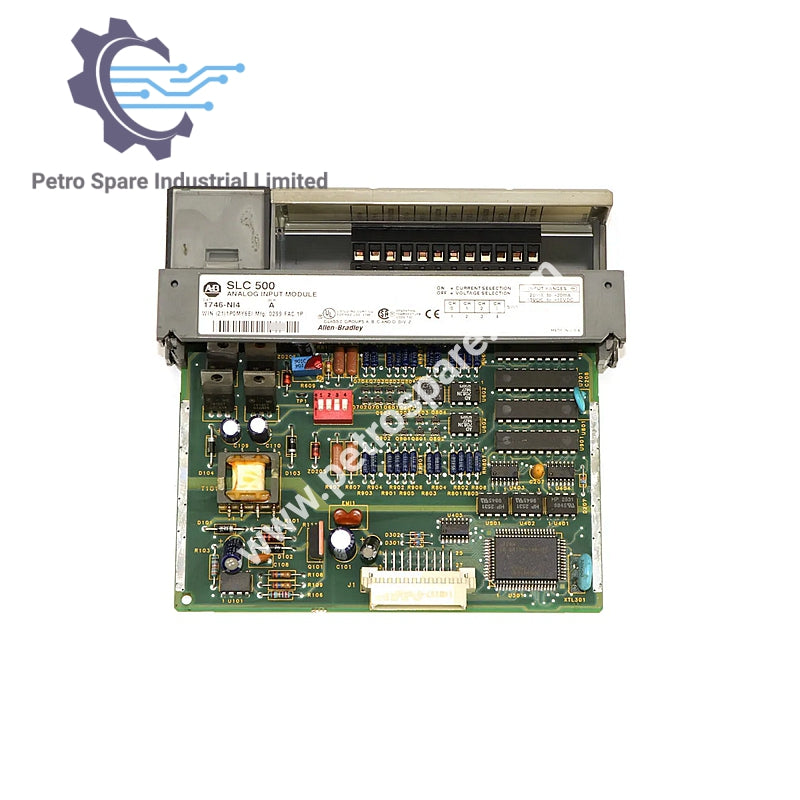

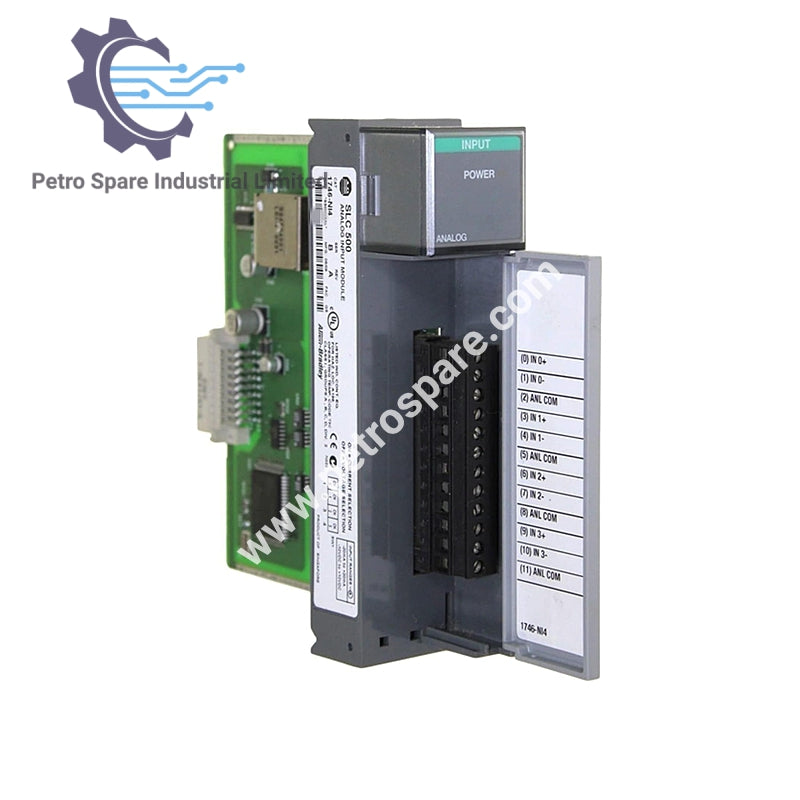

1746-NI4 est un module E/S analogique pour la série Allen-Bradley SLC 500 prenant en charge les entrées de tension et de courant.

Spécifications électriques

• Plage du signal d'entrée : -20 à +20 mA ou -10 à +10 V CC

• Courant du backplane :
  • 25 mA à 5 V
  • 85 mA à 24 V CC

• Consommation d'énergie : 35 mA à 5 V, 85 mA à 24 V CC

Performance

• Résolution : 16 bits

• Codage d'entrée :
  • Courant : -16 384 à +16 384
  • Tension : -32 768 à +32 767

• Bande passante : 10 Hz

• Temps de mise à jour : 512 microsecondes

• Réponse à l'échelon : 60 millisecondes

• Type de conversion : modulation Delta-Sigma

Mécanique

• Emplacement du châssis : n'importe quel emplacement E/S sauf l'emplacement 0

• Options de longueur de câble : 0,5, 1, 2,5 ou 5,0 mètres

---
