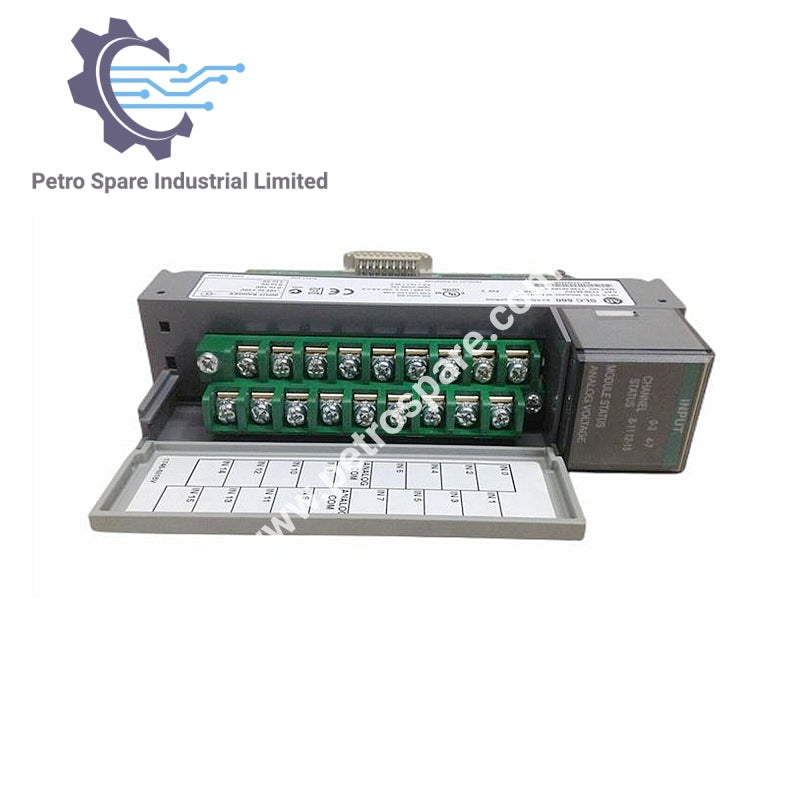

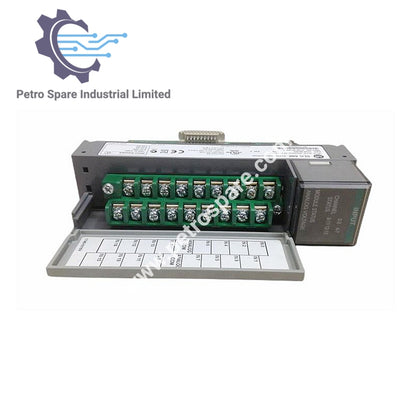

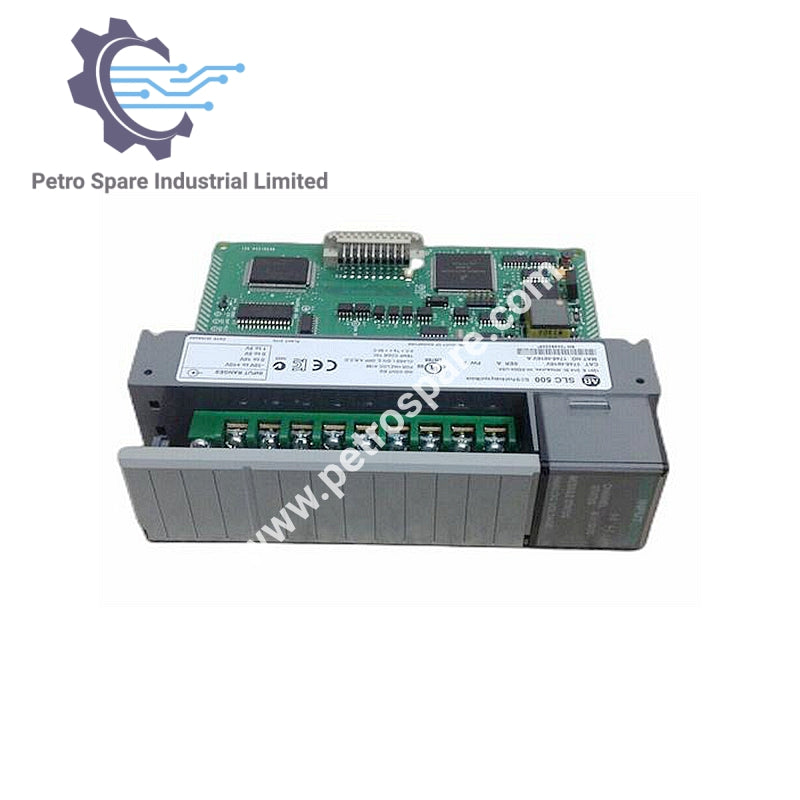

1746-NI16V

Aperçu

1746-NI16V est un module d'entrée analogique 16 canaux pour les systèmes Allen-Bradley SLC 500, offrant des entrées isolées avec un filtrage avancé et une haute réjection du bruit pour une acquisition précise des signaux analogiques.

Configuration d'entrée

• Nombre de canaux : 16 (backplane isolé)

• Conversion A/N : Sigma-Delta

• Filtrage d'entrée : filtre numérique passe-bas

• Fréquences de filtre programmables : 6, 10, 20, 40, 60, 80, 100, 250 Hz

• Emplacement dans le châssis : n'importe quel emplacement sauf l'emplacement 0

Caractéristiques électriques

• Courant du backplane:

• 125 mA à 5 V CC

• 75 mA à 24 V CC

• Alimentation du backplane:

• 2,425 W max (0,625 W @ 5 V, 1,8 W @ 24 V)

• Isolation : 500 V CA pendant 1 seconde

• Plage de tension en mode commun : ±10,25 V par rapport au commun analogique

• Tension maximale entre deux entrées : 20,5 V

---
