170AMM09000

Présentation

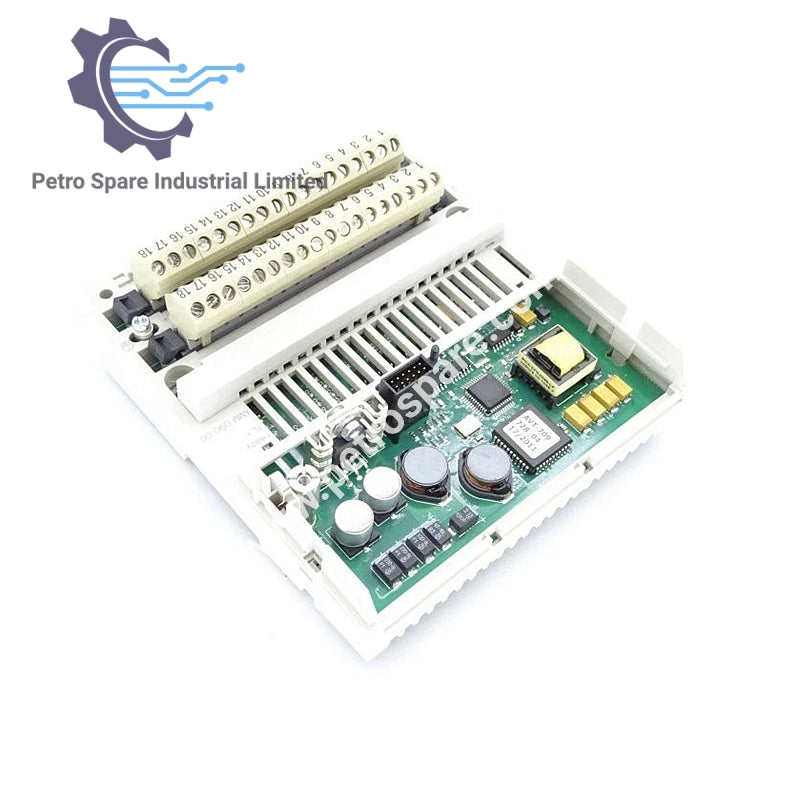

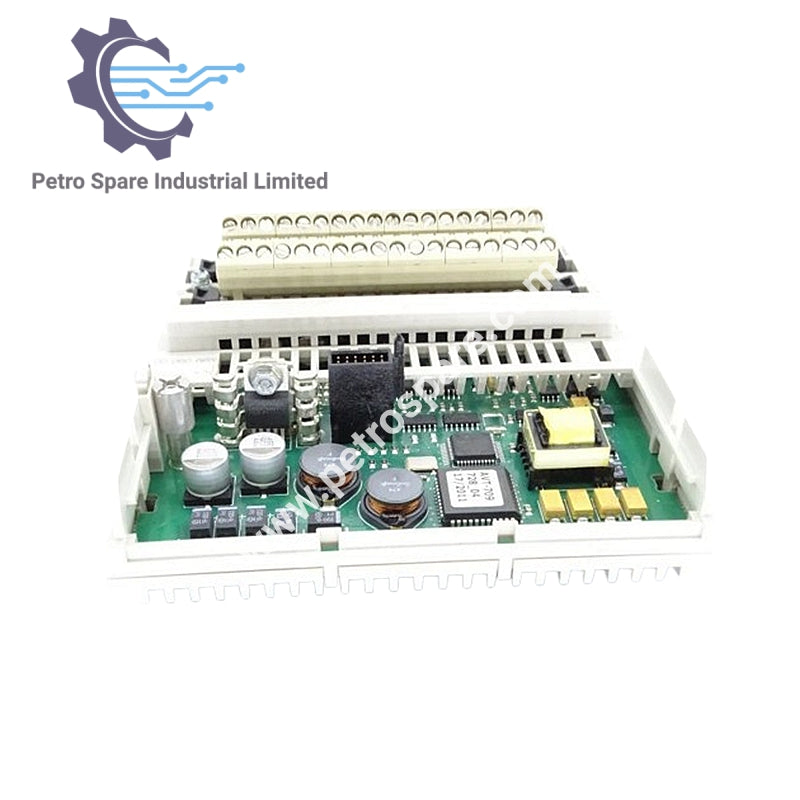

170AMM09000 est un module d'E/S analogique/discrète distribué Schneider pour la plateforme d'automatisation Modicon Momentum.

Configuration des E/S

• Sorties discrètes : 1 groupe de 2

• Entrées discrètes : 1 groupe de 4

• Entrées différentielles analogiques : 1 groupe de 4

• Sorties analogiques : 1 groupe de 2

Spécifications des entrées analogiques

• Plage d'entrée : ±10 V, ±20 mA, ±5 V, 1–5 V, 4–20 mA

• Type d'entrée : Différentielle

• Résolution : 12–14 bits selon la plage

• Rejet en mode commun : > 54 dB

• Résistance d'entrée : 1 MΩ

• Protection contre les surtensions d'entrée : -50…50 V (≤100 s), -30…30 V (circuit 24 V)

• Temps de conversion : 10 ms

Spécifications des sorties analogiques

• Plage de sortie : ±10 V (12 bits), 0–20 mA (12 bits)

• Charge de sortie : ≤600 Ω (0–20 mA), ≥3 kΩ (±10 V)

• Temps de conversion : 1 ms

Spécifications des E/S discrètes

• Tension d'entrée discrète : 24 V CC

• Logique d'entrée : Positive

• Type de sortie discrète : Transistor

• Logique de sortie : Positive

• Courant de sortie discrète : 1 A par point, 2 A par groupe/module

• Courant de fuite maximal : 1 mA CC

• Chute de tension maximale : <0,5 V à 1 A

Protection et signalisation

• Protection contre les courts-circuits de sortie : Oui, pour la sortie discrète

• Protection contre les surcharges de sortie : Oui, pour la sortie discrète

• Limites de tension d'entrée : <30 V

• Signalisation locale : 8 LED pour l'état des canaux

• Marquage : CE

Connexions électriques et alimentation

• Type de connexion : 2 connecteurs pour borniers amovibles

• Consommation de courant : ≤350 mA ou 200 mA à 24 V CC

• Puissance maximale dissipée : 6 W

Dimensions et poids

• Profondeur : 47,5 mm (1,9 in)

• Hauteur : 125 mm (4,9 in)

• Largeur : 141,5 mm (5,6 in)

• Poids : 0,24 kg (0,53 lb)

---
