ADV141-P53

Description

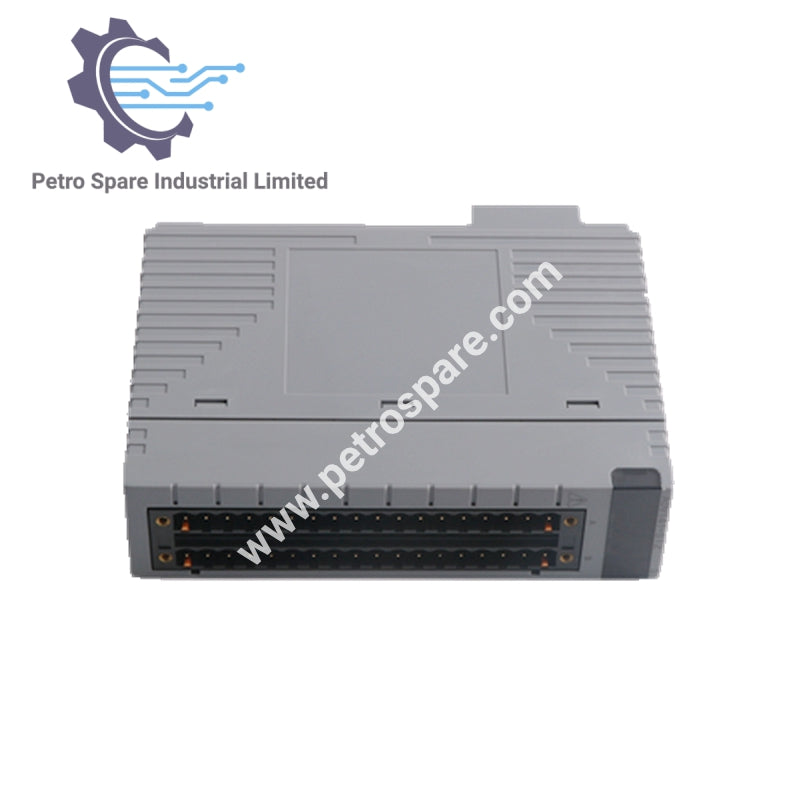

ADV141-P53 est un module d'entrée numérique isolé à 16 canaux conçu par Yokogawa pour la détection de signaux AC dans les systèmes de contrôle industriel.

Détails du modèle et suffixe

• Modèle : ADV141 – 16 canaux, 100–120 V AC, entrée isolée

• Suffixe -P : Comprend une entrée bouton-poussoir

• Suffixe 5 : Avec affichage d'état ; pas de protection contre les explosions

• Suffixe 3 : Conformité à la norme ISA G3 ; température de fonctionnement −20 à +70 °C

Spécifications d'entrée

• Nombre de canaux : 16

• Tension d'entrée nominale : 100 à 120 V AC, 50/60 Hz

• Tension d'entrée ON (crête) : 80 VAC (13 V) à 132 VAC (187 V)

• Tension d'entrée OFF (crête) : 20 VAC (28 V) ou moins

• Courant d'entrée typique : 4,7 mA/canal (@120 V, 60 Hz)

• Courant d'entrée maximal : 7 mA/canal

Temps et performance

• Temps de réponse d'entrée : ≤160 ms (entrée d'état)

• Temps minimum de détection ON : ≥200 ms (entrée bouton-poussoir)

• Cycle ON/OFF max : 2,5 Hz (entrée bouton-poussoir)

Alimentation et caractéristiques physiques

• Consommation maximale de courant : 500 mA (5 V DC)

• Poids : 0,3 kg

---
