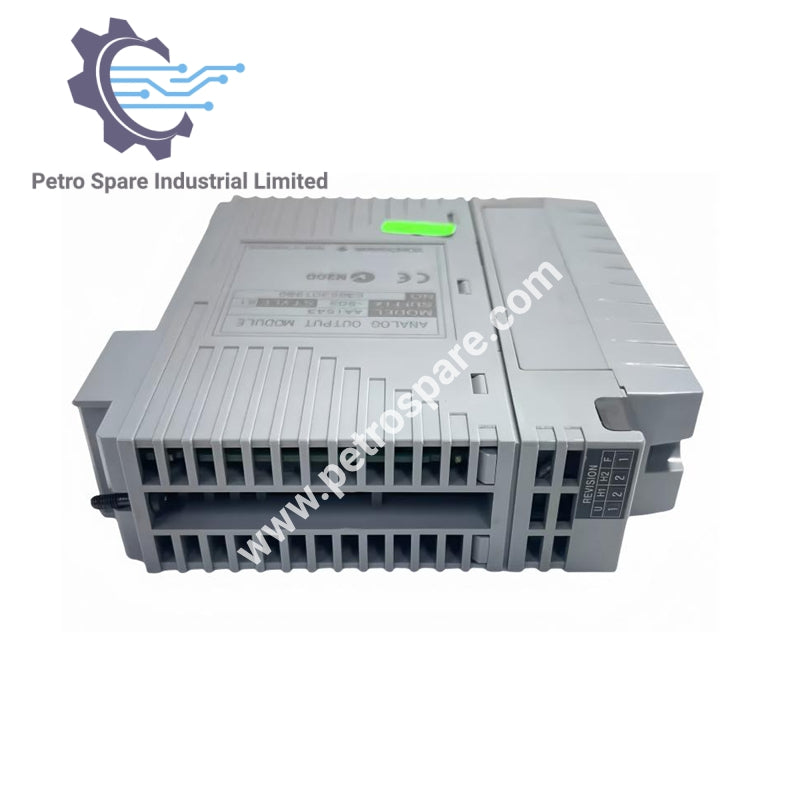

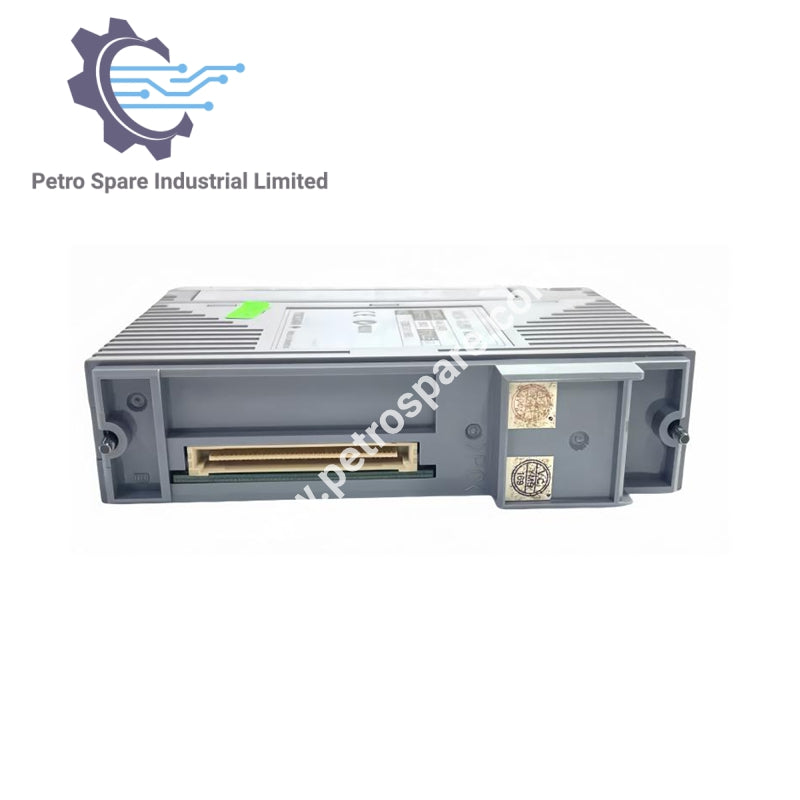

AAI543-S53

Présentation

Le AAI543-S53 est un module de sortie analogique 16 canaux de Yokogawa, conçu pour une sortie 4–20 mA avec des canaux isolés. Il offre une réponse standard de commutation en configuration redondante et est conçu pour une utilisation dans des environnements industriels difficiles.

Configuration de sortie

• Canaux : 16 sorties analogiques (isolées)

• Type de signal : 4 à 20 mA

• Résistance de charge admissible : 0 à 750 Ω

• Détection de circuit ouvert : Moins de 0,65 mA

Spécifications électriques

• Tension de tenue : 1500 V AC entre la sortie et le système (1 minute)

• Précision : ±48 µA

• Dérive de température : ±16 µA par 10 °C

• Période de mise à jour des données : 10 ms

Consommation électrique

• Consommation de courant :
  230 mA (5 V DC)
  540 mA (24 V DC)

Environnement & physique

• Température de fonctionnement : –20 à +70 °C (norme ISA G3)

• Poids : 0,4 kg

Interprétation du code suffixe

• -S : Type standard

• 5 : Réponse standard de commutation en configuration redondante, sans protection contre les explosions

• 3 : Conforme à la norme environnementale ISA G3 et plage de température étendue (–20 à +70 °C)

---
