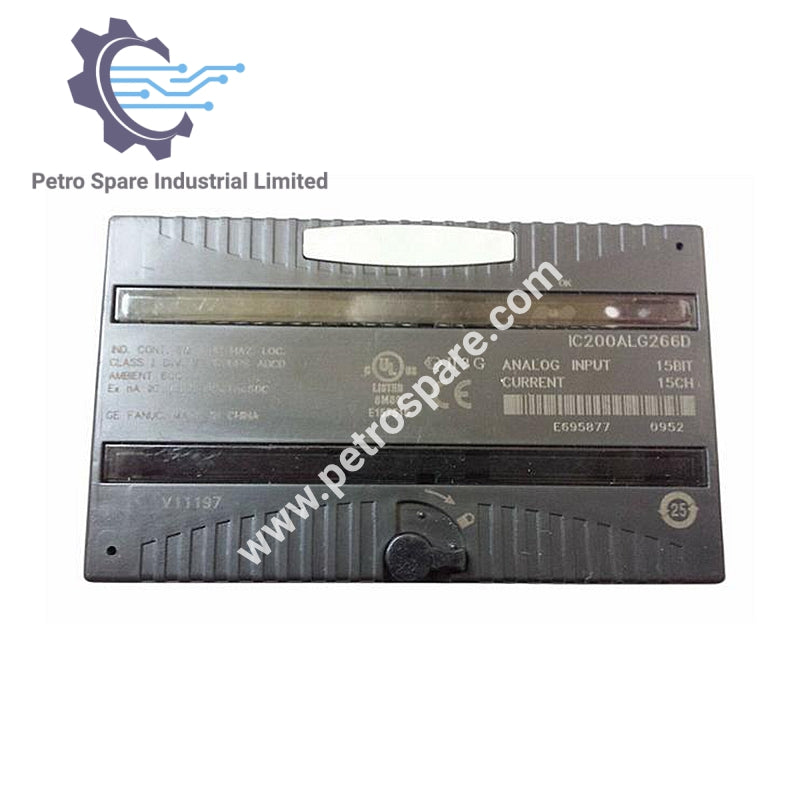

IC200ALG266

Aperçu

IC200ALG266 est un module d'entrée analogique 15 canaux avec des entrées de courant à simple extrémité.

Caractéristiques du module

• Canaux : 15 simple extrémité, un groupe

• ID du module:

  • FFFFB00F (IC200ALG265)

  • FFFFB50F (IC200ALG266 en mode 4–20 mA)

  • FFFFB40F (IC200ALG266 en mode 0–20 mA)

• Isolation:

  • Entrée utilisateur vers logique et masse châssis : 250 VAC continu, 1500 VAC pendant 1 minute

  • Groupe à groupe : Non applicable

  • Canal à canal : Aucun

• Indicateurs LED : LED OK

• Déclassement thermique : Aucun

• Consommation de courant du backplane:

  • +5 V : 100 mA

  • +3,3 V : 50 mA

• Alimentation externe : Aucune

Caractéristiques d'entrée

• Entrée tension (IC200ALG265) : –10 V à +10 V

• Entrée courant (IC200ALG266):

  • 4–20 mA (par défaut, sans cavalier installé)

  • 0–20 mA (avec cavalier installé)

• Impédance d'entrée : 100 Ω

• Précision:

  • @ 25°C : ±0,3 % typique, ±0,5 % max de l'échelle complète

  • @ 0–60°C : ±1 % max de l'échelle complète

---
