140DAO85300

Présentation

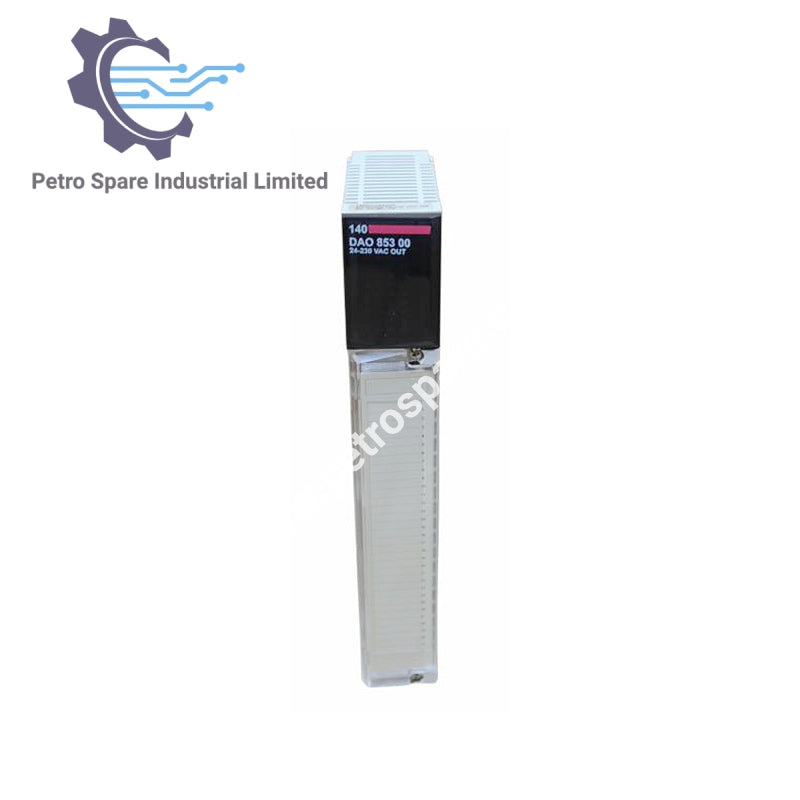

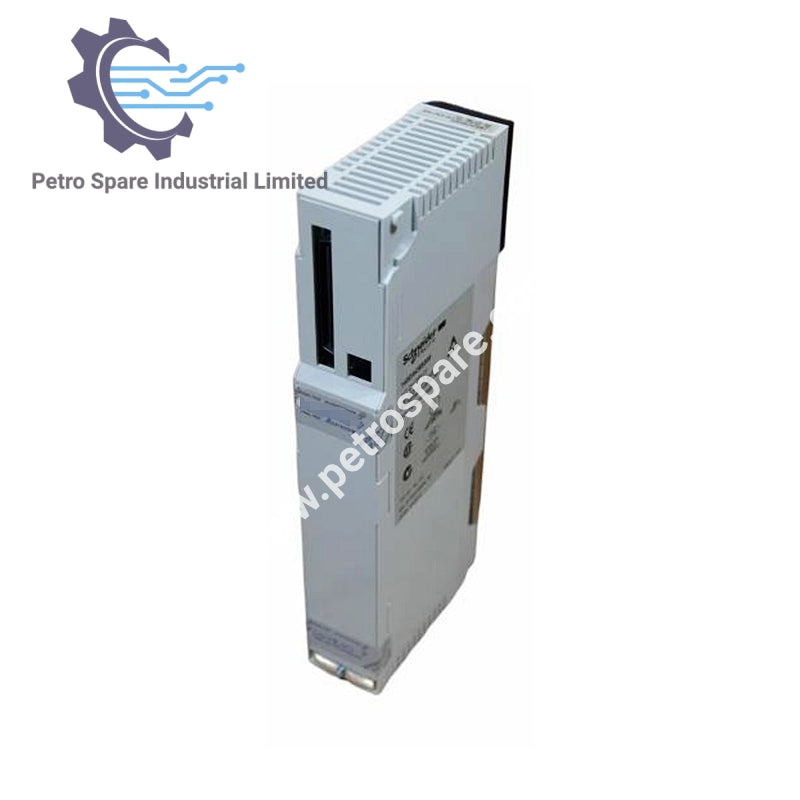

140DAO85300 est un module de sortie discrète pour Modicon Quantum avec 32 sorties AC fonctionnant de 20 à 253 V AC.

Détails de la sortie

• Nombre de sorties : 32

• Groupes : 4 groupes de 8 canaux

• Tension de sortie : 20 à 253 V AC

• Courant de charge max : 16 A rms par module, 4 A rms par groupe

• Tension de sortie max : 300 Vrms (10 s), 400 Vrms (1 cycle)

• Courant de fuite : 0,88 mA à 230 V en état éteint

• Courant de sortie : 1 A rms par sortie (20–253 V)

• Courant de surtension : 2,5 A pendant 1 ms

• Indice DV/dt : 400 V/ms

Performance

• Temps de réponse : ≤0,5 ms (état 0 à 1 et 1 à 0)

• Adressage : 2 mots de sortie

Protection

• Protection interne : Fusible 4 A et filtre RC

• Dissipation de puissance : 1,60 + (1,0 V × courant total de charge du module) W

Indicateurs

• Communication bus : 1 LED verte (Active)

• Défaut : 1 LED rouge (défaut externe détecté)

• Statut : 32 LED vertes (statut d'entrée)

Électrique et Physique

• Courant du bus : 320 mA

• Format du module : Standard

• Poids : 0,45 kg

Conditions environnementales

• Température de fonctionnement : 0 à 60 °C

• Température de stockage : -40 à 85 °C

• Humidité : 95 % sans condensation

• Altitude max : ≤5000 m

---
