140DAI75300

Présentation

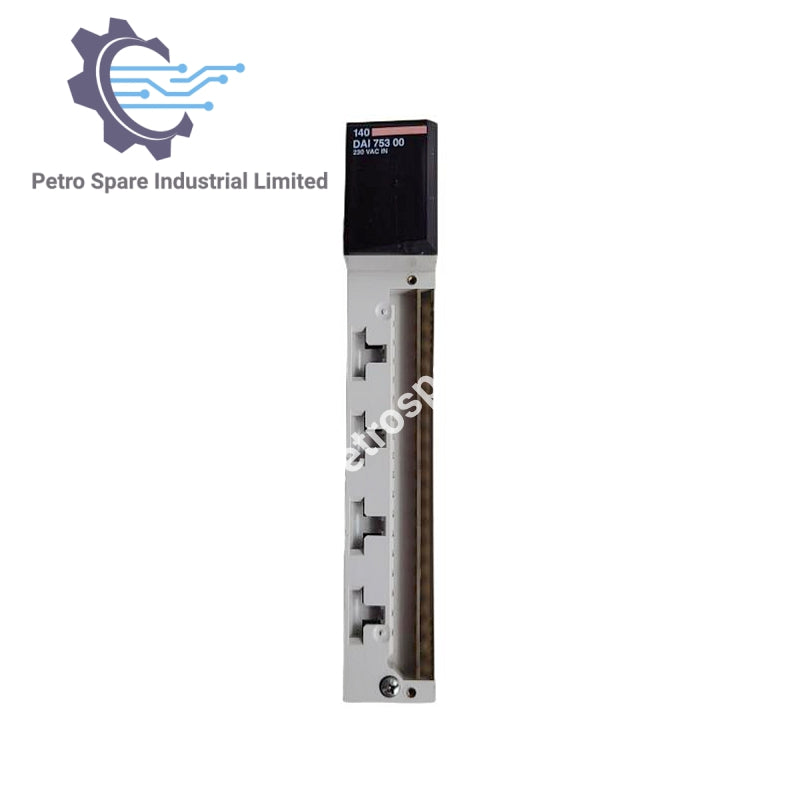

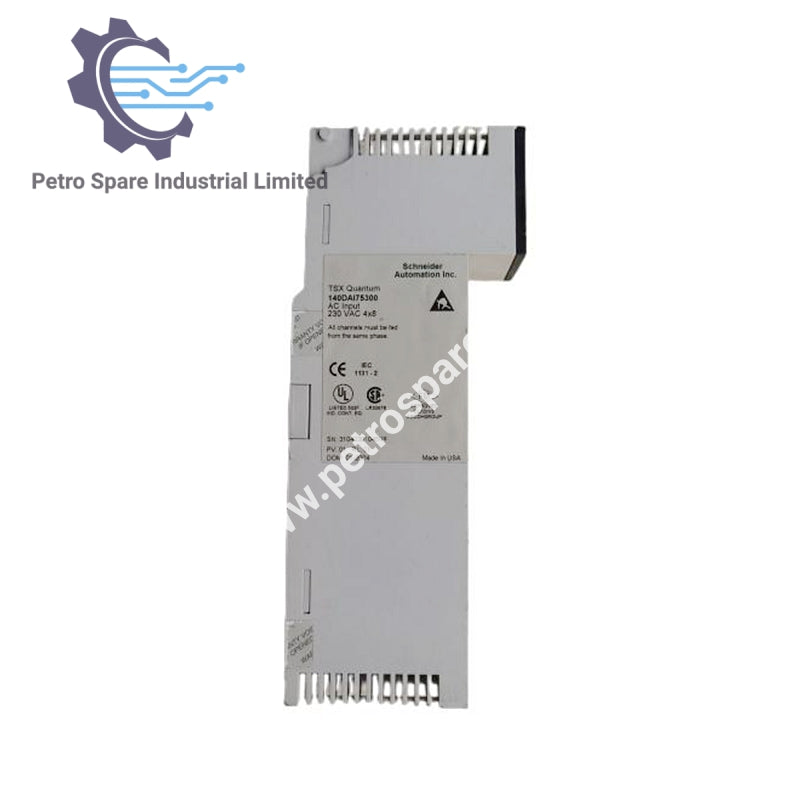

140DAI75300 est un module d'entrée discrète 32 canaux pour Modicon Quantum, fonctionnant sous 230 V AC.

Spécifications d'entrée

• Nombre d'entrées : 32

• Plage de tension : 230 V AC

• Courant d'entrée : 11,5 mA (57–63 Hz), 9,7 mA (47–53 Hz)

• État 1 garanti : 165–264 V (57–63 Hz), 175–264 V (47–53 Hz)

• État 0 garanti : 0–40 V AC

• Impédance d'entrée : 26,5 kΩ (57–63 Hz), 31,8 kΩ (47–53 Hz)

• Fréquence réseau : 47–63 Hz

• Courant de fuite max : 2,6 mA

• Tension d'entrée max : 264 V en continu, 312 V pendant 10 s, 400 V pendant 1 cycle

Réponse & Adressage

• Temps de réponse : 4,9–0,75 ms (Off-On), 7,3–12,3 ms (On-Off)

• Adressage : 2 mots d'entrée

• Groupes de canaux : 4

Isolation & Alimentation

• Isolation groupe à groupe : 1780 Vrms (1 min)

• Isolation groupe à bus : 1780 Vrms (1 min)

• Courant requis sur le bus : 250 mA

• Dissipation de puissance : 5 W

Indicateurs

• Communication bus : 1 LED verte (Active)

• État de défaut : 1 LED rouge

• État d'entrée : 32 LED vertes

Compatibilité logicielle

• Plateformes supportées : Concept, Unity Pro, ProWORX 32

Caractéristiques physiques

• Format du module : Standard

• Poids : 0,3 kg (0,7 lb)

---
