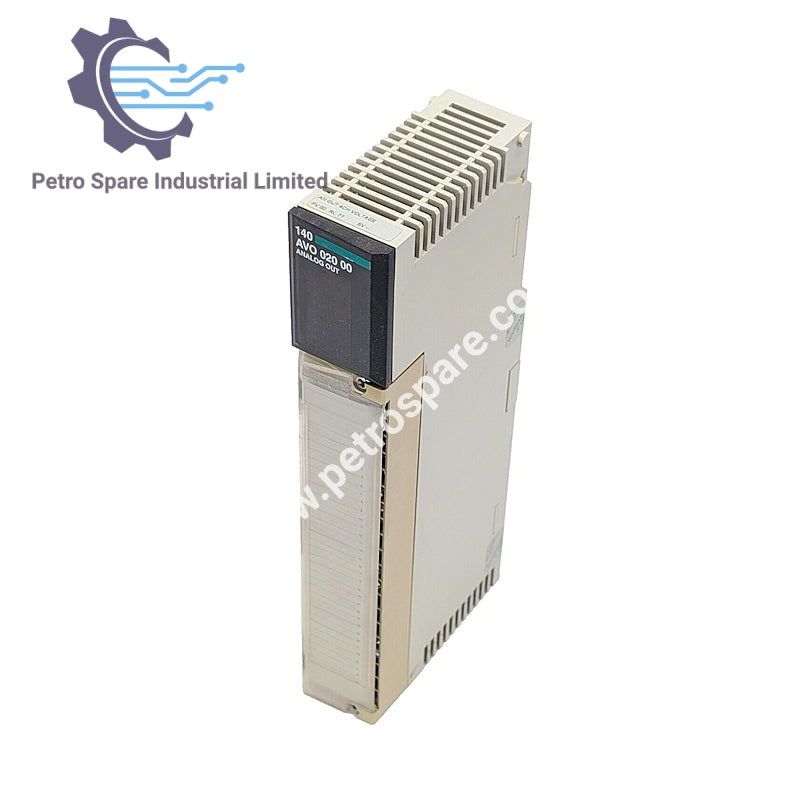

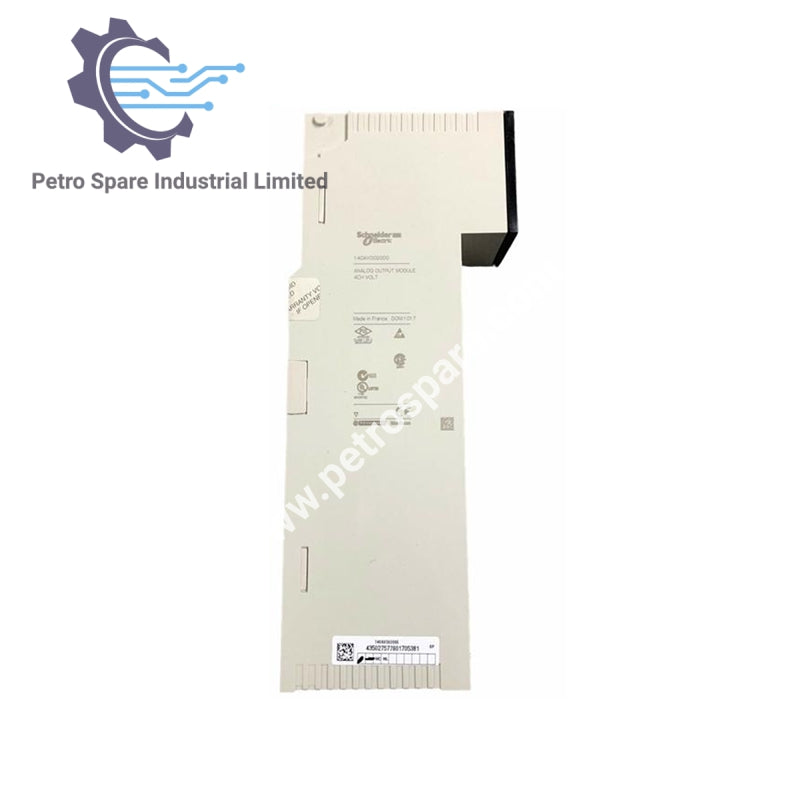

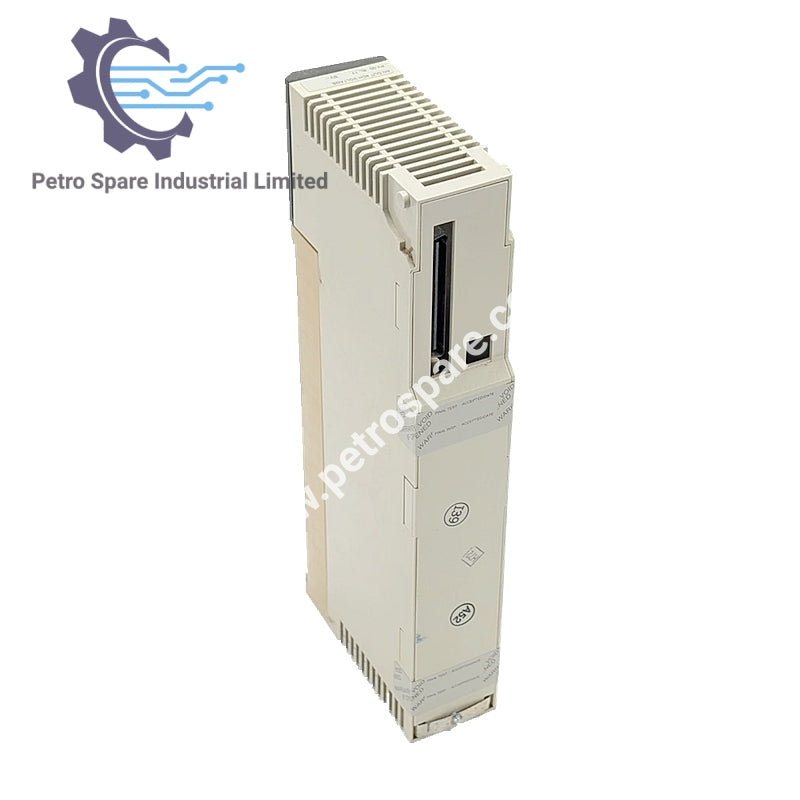

140AVO02000

Présentation du produit

• Modèle : 140AVO02000

• Marque : Schneider Electric

• Type : Module de sortie analogique

• Plateforme : Modicon Quantum

Canaux de sortie & adressage

• Nombre de sorties analogiques : 4

• Exigence d'adressage : 4 mots de sortie

Plage de sortie & résolution

• Plage de sortie analogique :
  ±10 V ≥ 1000 Ω tension bipolaire
  ±5 V ≥ 500 Ω tension bipolaire
  0...10 V ≥ 1000 Ω tension unipolaire
  0...5 V ≥ 500 Ω tension unipolaire

• Résolution de sortie analogique : 12 bits

• Courant de sortie analogique : -10 à 10 mA

• Résistance de source : 0,1 Ω

• Distance maximale de câble entre appareils : 1312,3 ft (400 m)

Précision & dérive

• Erreur de précision absolue : ±0,15 % de l'échelle complète à 25 °C

• Linéarité : ±1 LSB

• Dérive de précision selon la température :
  0,003 % de l'échelle complète/°C unipolaire
  0,004 % de l'échelle complète/°C bipolaire
  0,005 % de l'échelle complète/°C max unipolaire
  0,007 % de l'échelle complète/°C max bipolaire

Isolation & temporisation

• Isolation entre canaux : 500 V pendant 1 min (47–63 Hz CA)

• Isolation entre canaux et bus : 780 V pendant 1 min CA

• Temps de mise à jour : 3 ms

• Temps de réglage : 700 µs pour ±0,1 % de la valeur finale max

Alimentation & protection

• Courant requis sur le bus : 700 mA

• Puissance maximale dissipée : 4,5 W

• Valeur du fusible associé : 0,063 A 3 AG à fusion rapide 250 V

Indicateurs & format

• Signalisation locale :
  1 LED verte (bus actif)
  1 LED rouge (défaut externe)
  4 LED vertes (canal activé)
  4 LED rouges (défaut canal)

• Format du module : Standard

• Poids net : 0,7 lb (0,3 kg)

---
