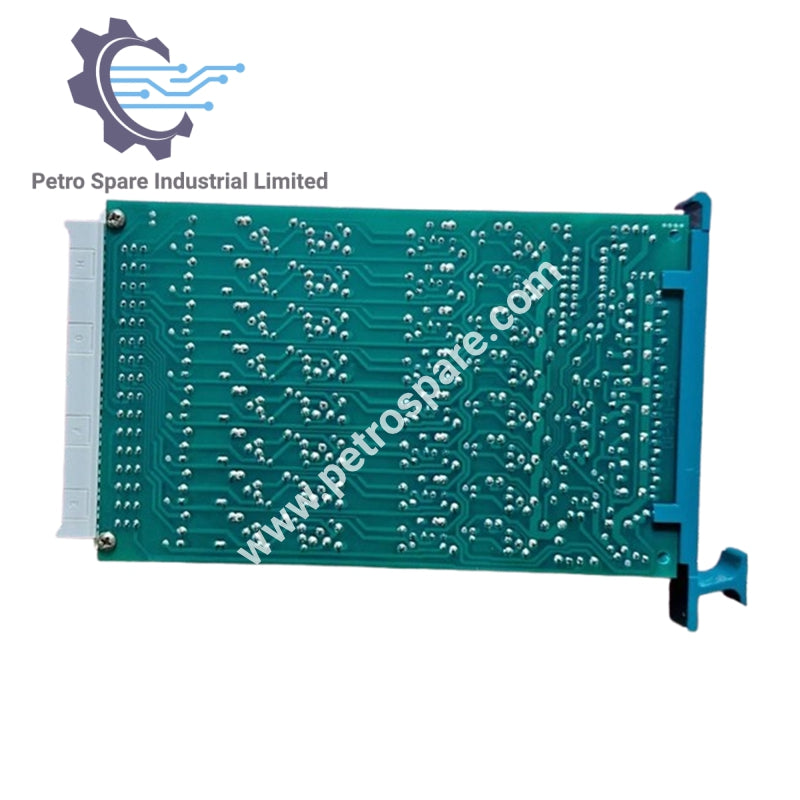

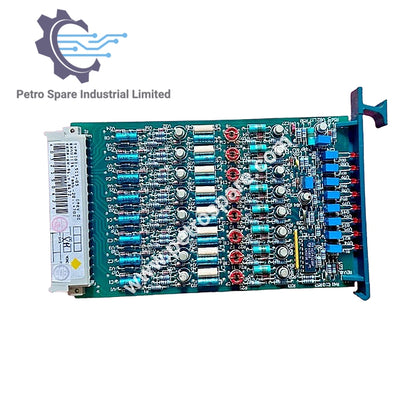

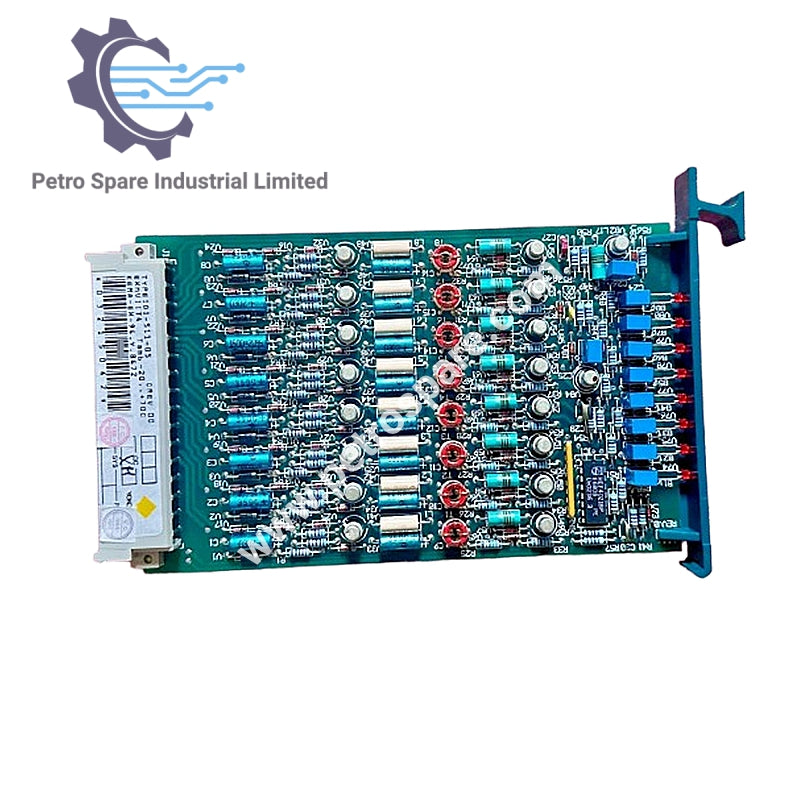

DI-511-05

Tổng quan

• Mẫu mã: DI-511-05

• Loại: Mô-đun đầu vào số (An toàn khi hỏng)

• Kênh: 8

• Định dạng: Euro đơn 3TE (160 × 100 × 15 mm)

• Đầu nối: DIN 41612 kiểu F, 48 chân

• Nhận dạng: DI-511 ở mặt trước

Thông số môi trường

• Nhiệt độ hoạt động: -20 đến +70 °C

• Nhiệt độ lưu trữ: -25 đến +85 °C

• Độ ẩm: ≤ 95%, không ngưng tụ

• EMC: EN50081-2 (Phát xạ), EN50082-2 (Kháng nhiễu)

• Chấn động: 10 g, 16 ms

• Rung động: 10–55 Hz, ±0.35 mm

Thông số điện

• Loại đầu vào: Đầu vào một chiều cách ly, an toàn khi hỏng

• Điện áp: 24 VDC ±20%

• Gợn sóng: ≤ 1 Vpp

• Cấp 1: > 18 VDC

• Cấp 2: < 10 VDC

• Dòng điện: 8.5 mA

• Cấp an toàn khi hỏng: < 0.5 V hoặc < 2.5 mA (hỏng nhiều thành phần)

Tính năng đầu vào

• Đồng hồ: Xung từ MC-573, mức 0/11 V

• Công suất logic xung: 10 tải đơn vị, xung dòng 500 mA

• Chỉ báo trạng thái: Đèn LED đỏ mỗi ngõ ra

Thông số đầu ra

• Dữ liệu: 8 bit nối tiếp, mức 0/11 V

• Độ trễ truyền: Bật 5–15 ms, Tắt 5–15 ms

Thông số nguồn cấp

• Nguồn logic: 20 VDC, 12 mA (tất cả ngõ ra bật)

• Tín hiệu đồng hồ: Xung điện áp

Cách ly

• Cách ly đầu vào một chiều: 0.5 kV (thử nghiệm)

Tỏa nhiệt

• Công suất tỏa nhiệt: 2 W (tất cả kênh bật)

---
