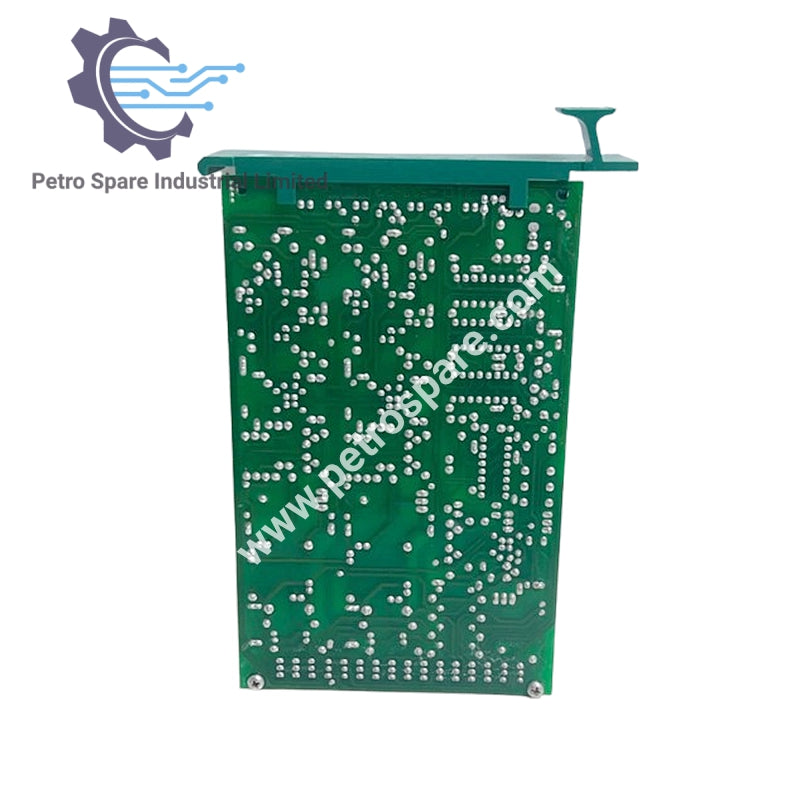

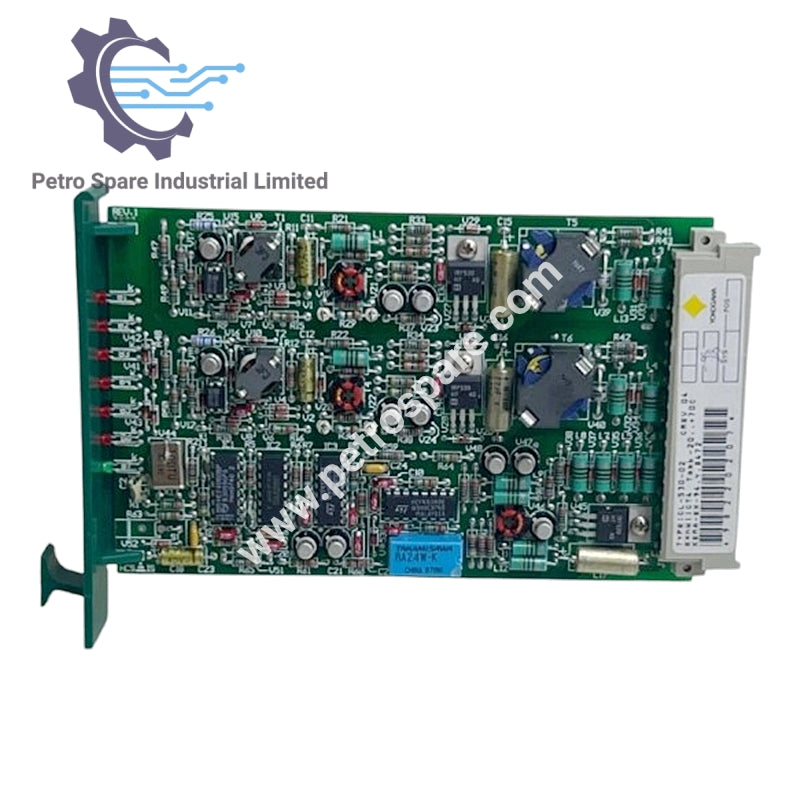

CL-530-02

Tổng quan

• Mẫu mã: CL-530-02

• Loại: Mô-đun Đồng hồ

• Kênh: 1

• Định dạng: Euro đơn 6TE (160 × 100 × 30 mm)

• Đầu nối: DIN 41612 Kiểu F, 48 chân

• Nhận dạng: CL-530 ở mặt trước

Thông số Môi trường

• Nhiệt độ hoạt động: -20 đến +70 °C

• Nhiệt độ lưu trữ: -25 đến +85 °C

• Độ ẩm: ≤ 95%, không ngưng tụ

• EMC: EN50081-2 (Phát xạ), EN50082-2 (Kháng nhiễu)

• Chấn động: 10 g, 16 ms

• Rung động: 10–55 Hz, ±0.35 mm

Thông số Điện

• Đầu vào & Đầu ra Đồng bộ A/B: Xung điện áp cách ly, 20 V, 3 µs, 1 kHz

• Sức chứa: Tối đa 10 mô-đun (CL-530-02)

• Đồng hồ hệ thống (A/B): 16–20 V, 3.6 µs @ 10 V, 1 kHz (998.5 ±0.5 Hz), tối đa 200 mô-đun

• Chỉ báo trạng thái: Đèn LED đỏ (A/B, mỗi đầu ra)

• Logic “1” (A): Xung dòng 500 mA, 10 tải đơn vị

• Cuộn cảm (d12/b12): Xung dòng 500 mA, 10 tải đơn vị

Thông số Đầu ra

• Tiếp điểm Rơ-le Osc OK: SPDT, 60 VDC / 48 VAC, 0.5 A

• Tải chuyển mạch tối thiểu: 1 V, 0.5 mA

• Chỉ báo trạng thái: Đèn LED xanh lá

Thông số Cung cấp

• Cung cấp Logic (b26): 24 VDC ±10%, 15 mA

• Cung cấp Logic: 20 VDC, 40 mA (không tải), 80 mA (tải đầy)

Cách ly

• Đồng bộ A/B: 0.5 kV (thử nghiệm)

• Đầu ra tiếp điểm: 0.5 kV (thử nghiệm)

Tỏa nhiệt

• Công suất tỏa nhiệt: 1.2 W (từ không tải đến tải đầy)

---
