ASI133-S00

Tổng quan

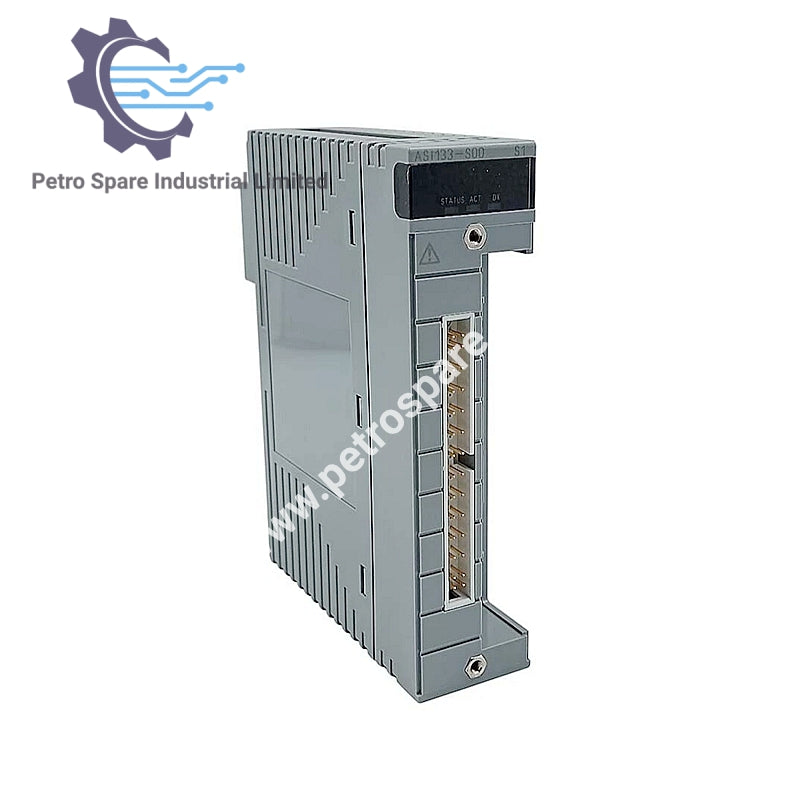

Yokogawa ASI133-S00 là mô-đun đầu vào analog với rào cản tích hợp, được thiết kế để đo tín hiệu dòng điện cách ly. Nó hỗ trợ 8 kênh, giao tiếp HART, và bao gồm tiêu chuẩn ISA G3 cùng các tùy chọn nhiệt độ mở rộng.

Cấu hình mô-đun

• Mẫu mã: ASI133 (Mô-đun đầu vào analog với rào cản tích hợp, 8 kênh, cách ly, 4 đến 20 mA)

• Hậu tố –S: Loại tiêu chuẩn

• Hậu tố 0: Luôn là 0

• Loại rào cản: Giao diện cách ly

• Giao tiếp HART: Có sẵn

Thông số đầu vào

• Số kênh đầu vào: 8, cách ly

• Tín hiệu đầu vào: 4 đến 20 mA

• Dòng điện đầu vào cho phép: 22,5 mA

• Điện áp chịu đựng: 1500 V AC

• Trở kháng đầu vào (Khi bật nguồn, 2 dây): 400 Ω (I = 20 mA) đến 750 Ω (I = 4 mA)

• Trở kháng đầu vào (Khi bật nguồn, 4 dây): 485 Ω (I = 20 mA) đến 925 Ω (I = 4 mA)

• Trở kháng đầu vào (Khi tắt nguồn): 1 MΩ hoặc lớn hơn

• Độ chính xác: ±16 µA

• Thời gian phản hồi bước: 100 ms

• Chu kỳ cập nhật dữ liệu: 10 ms

• Nguồn cấp cho bộ phát: 16 V DC hoặc cao hơn (giới hạn dòng ra: 20 mA)

• Điện áp đầu vào chế độ bình thường tối đa (bộ phát 4 dây): 25 V

• Độ trôi nhiệt độ: ±16 µA / 10 °C

Đặc tính điện

• Dòng tiêu thụ tối đa (5 V DC): 150 mA

• Dòng tiêu thụ tối đa (24 V DC): 450 mA

---
